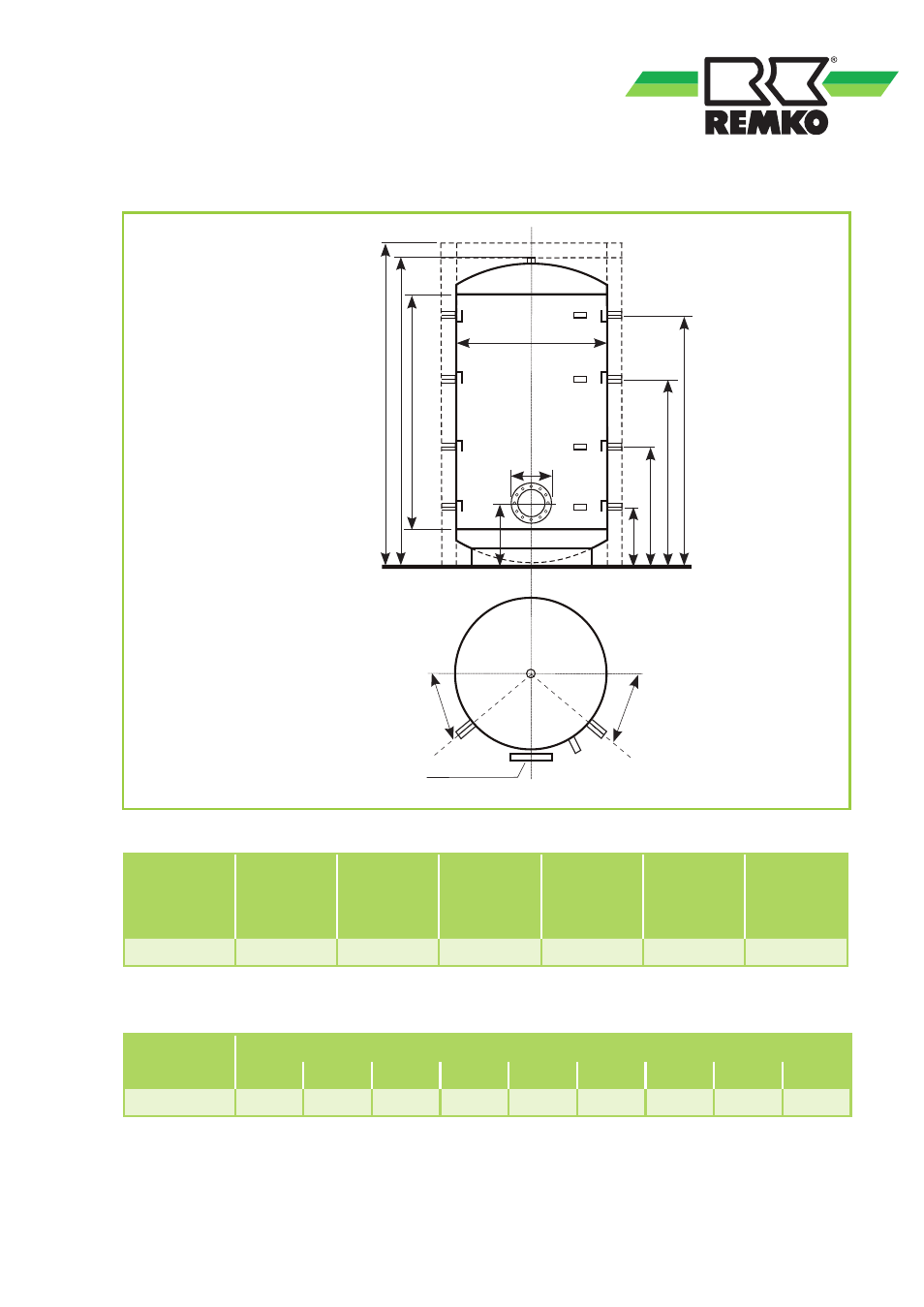

Geräteabmessungen und Technische Daten
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Gerätetyp
Nenn-
inhalt
[l]
max.
Betriebs-
temperatur
[°C]
Betriebs-
druck
[bar]
Prüfdruck
[bar]
Kippmaß
[mm]
Gewicht
[kg]
HPS 500 500 95 3 4,5 1670 113
Gerätetyp
Abmessungen in mm
a b c d e f g (Ø) h i
HPS 500 220 620 1010 1390 1250 1640 650 340 1725
HPS 500,
Flansch
Schrauben 12xM12.1
6/4“
6/4“
6/4“
6/4“
6/4“
6/4“
6/4“
6/4“ 6/4“
a
b
c
d
Øg
außen
h
e
f
i
6/4“ 6/4“
1/2“
40° 40°
240
