3.4 Durchflussanzeiger
Der Durchflussanzeiger dient zur Anzeige des
eingestellten Volumenstromes. Der Anzeigebe-
reich liegt zwischen 1 und 13 l/ min
Die Einstellung des Volumenstromes des Wär-
meträgermediums erfolgt über die Einstellung
der Drehzahlstufen (I, II, III) der Umwälzpumpe
und die Drossel in der Spül- und Befüllarmatur
(siehe und Abb. 8).
A

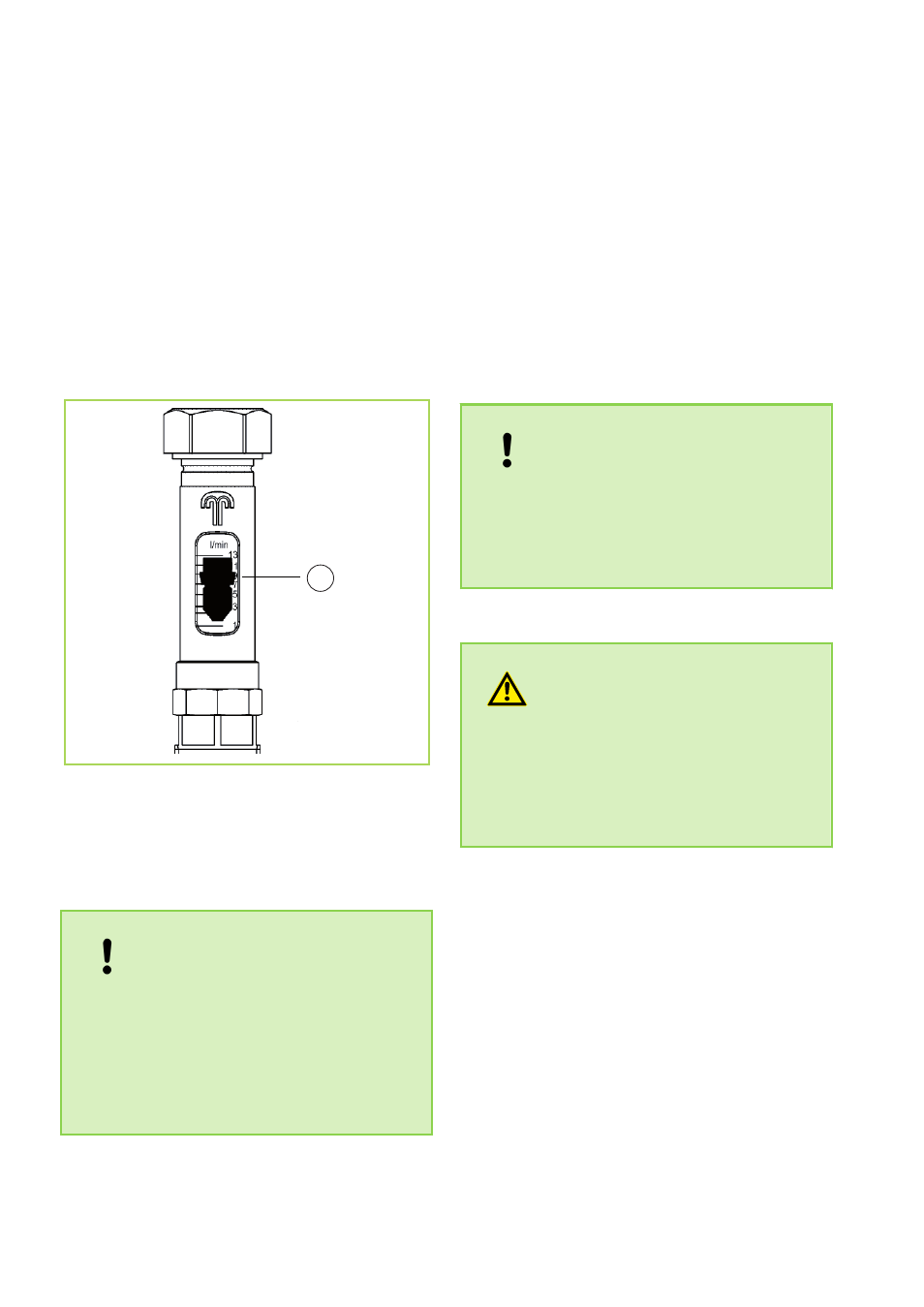

Abb. 9: Durchflussanzeiger
A: Volumenstromwerte an dieser Kante des
Schwebekörpers ablesen
HINWEIS!
Bei größeren Anlagen bzw. einem not-
wendigen Mindestvolumen-strom > 8 l/min
ist der Durchflussanzeiger der Solarstation
gegen den Durchflussanzeiger mit einem
Anzeigebereich 2 – 16 l/ min auszutau-
schen.
3.5 Air-jet
Im Air-jet wird die im Wärmeträgermedium ent-
haltene Restluft gesammelt und kann über den
Entlüftungsnippel (Abb. 1, Pos 09) manuell
abgelassen werden. Hierzu einen Schlauch auf
die Tülle des Entlüftungsnippel schieben und
austretendes Medium in einem geeigneten
Gefäß auffangen.
HINWEIS!
Das Entlüften darf nur durch geschultes
Fachpersonal ausgeführt werden. Unkon-
trolliertes Entlüften führt durch Druckabfall
zu Störungen in der Solaranlage
VORSICHT!
Verbrühungsgefahr durch heiße Luft
und Wärmeträgermedium!
Die beim Entlüften entweichende Luft und
das Wärmeträgermedium können Tempe-
raturen über 100°C erreichen.
3.6 Anschlussstutzen
In den VL-Kugelhahn (Abb. 1, Pos.10) kann
eine Tauchhülse mit einem Außengewinde
G ½“ zur Aufnahme eines Temperaturfühlers
eingeschraubt werden.
