6
REMKO FUNK-EMPFÄNGER
FÜR WÄRMEPUMPENMANAGER-MULTITALENT
REMKO FUNK-EMPFÄNGER
FÜR WÄRMEPUMPENMANAGER-MULTITALENT
Inbetriebnahme
Der Funk-Empfänger wird an den
Wärmepumpenmanager-Multitalent wie
folgt angeschlossen:
Die Inbetriebnahme ist nur durch
speziell geschultes Fachpersonal
durchführbar und entsprechend zu
dokumentieren.
HINWEIS

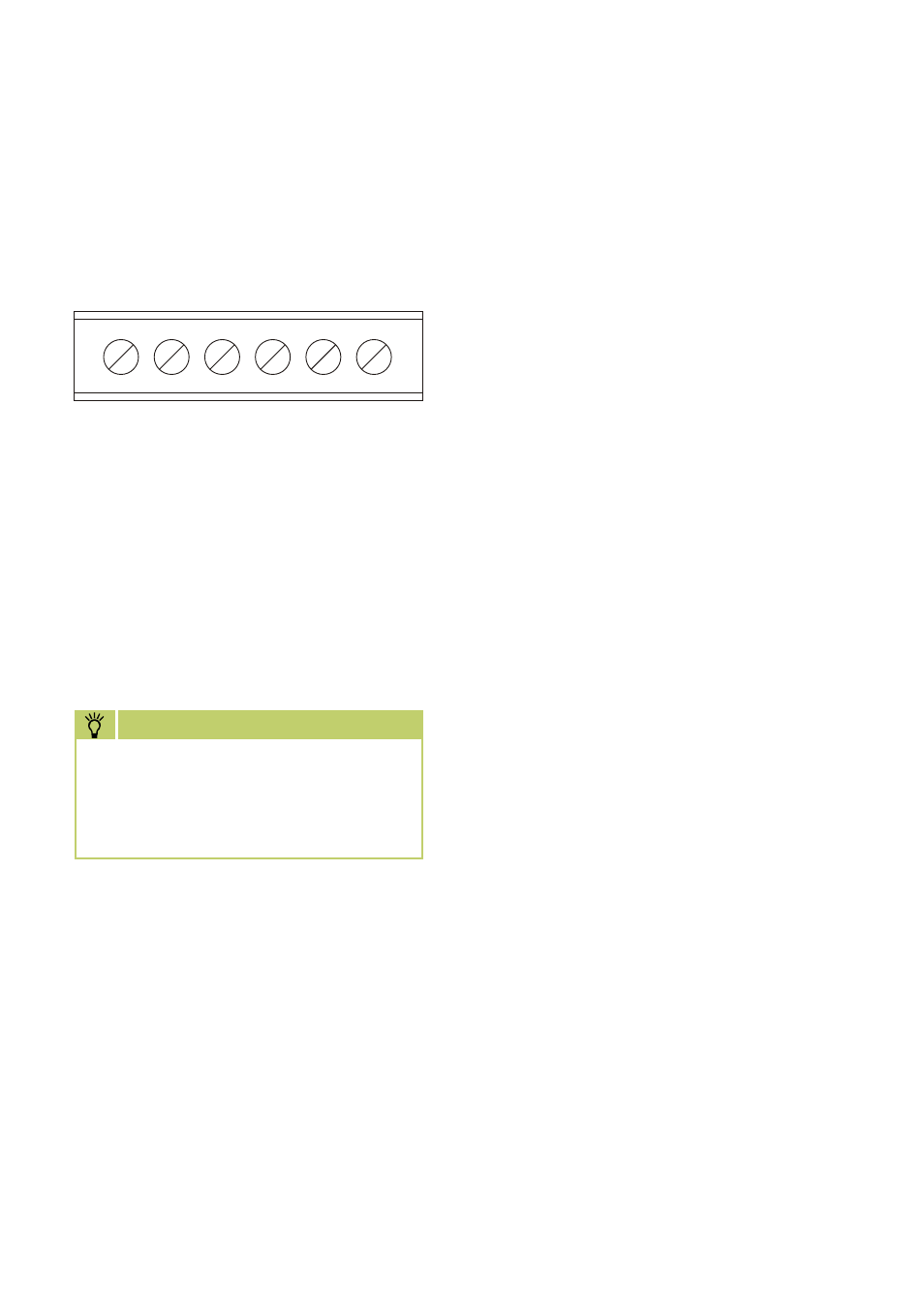

Elektrischer Anschluss
1 2 3 4 5 6
Pin 1: CAN-Bus H
Pin 2: CAN Bus L
Pin 3: CAN Bus - (GND)
Pin 4: CAN Bus + (12V)
Pin 5: Frei
Pin 6: Frei
Während der Inbetriebnahme gehen Sie
folgendermaßen vor:
1. Bitte lesen Sie diese Anleitung vor
der Inbetriebnahme sorgfältig durch.
2. Nehmen Sie die Kanaleinstellung
am Funk-Empfänger und an der
Funk-Fernbedienung (Schalter auf
Geräterückseite. Bei der Funk-Fern-
bedienung vorher Batterien entfer-
nen) vor.
3. Schalten Sie beide Geräte in den
Anmeldemodus. Drücken Sie beim
Funk-Empfänger die Mode-Taste.
Die gelbe LED blinkt.
Wählen Sie bei der Funk-Fernbedie-
nung in der Inbetriebnahmeebene
oder in der Ebene Fachmann/Anlage
den Parameter „Anmeldung“.
3. Im Anmeldemodus der Funk-Fern-
bedienung wird die Feldstärke des
Telegrammverkehrs angezeigt:
In einem Bereich von 0 bis (– 80)
dBm ist eine ausreichende Empfangs-
qualität gewährleistet.
Drücken Sie hier zur Bestätigung an
der Funk-Fernbedienung die „OK“-
Taste .
Dadurch schaltet das Gerät in die
Standardanzeige zurück und das
Gerät ist nun im Funk-Empfänger
eingetragen.
Wenn keine weiteren Geräte am
Funk-Empfänger angelernt werden
sollen, muss der Funk-Empfänger
nun über die Mode-Taste wieder
in den Normalbetrieb geschaltet
werden.
Bei einer Feldstärkeanzeige < (- 80)
dBm z.B. (– 96) dBm sollte der Mon-
tageort des Funk-Empfängers und
der Funk-Fernbedienung überprüft
und gegebenenfalls geändert wer-
den. Kann keine bessere Verbindung
gefunden werden, können Sie testen,
ob die Feldstärke trotzdem für einen
Datenverkehr ausreicht. In diesem
Fall müssen Sie regelmäßig überprü-
fen, ob die rote LED am Funk-Emp-
fänger leuchtet.
