5
Elektrisches
Schaltschema
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
1
A
B

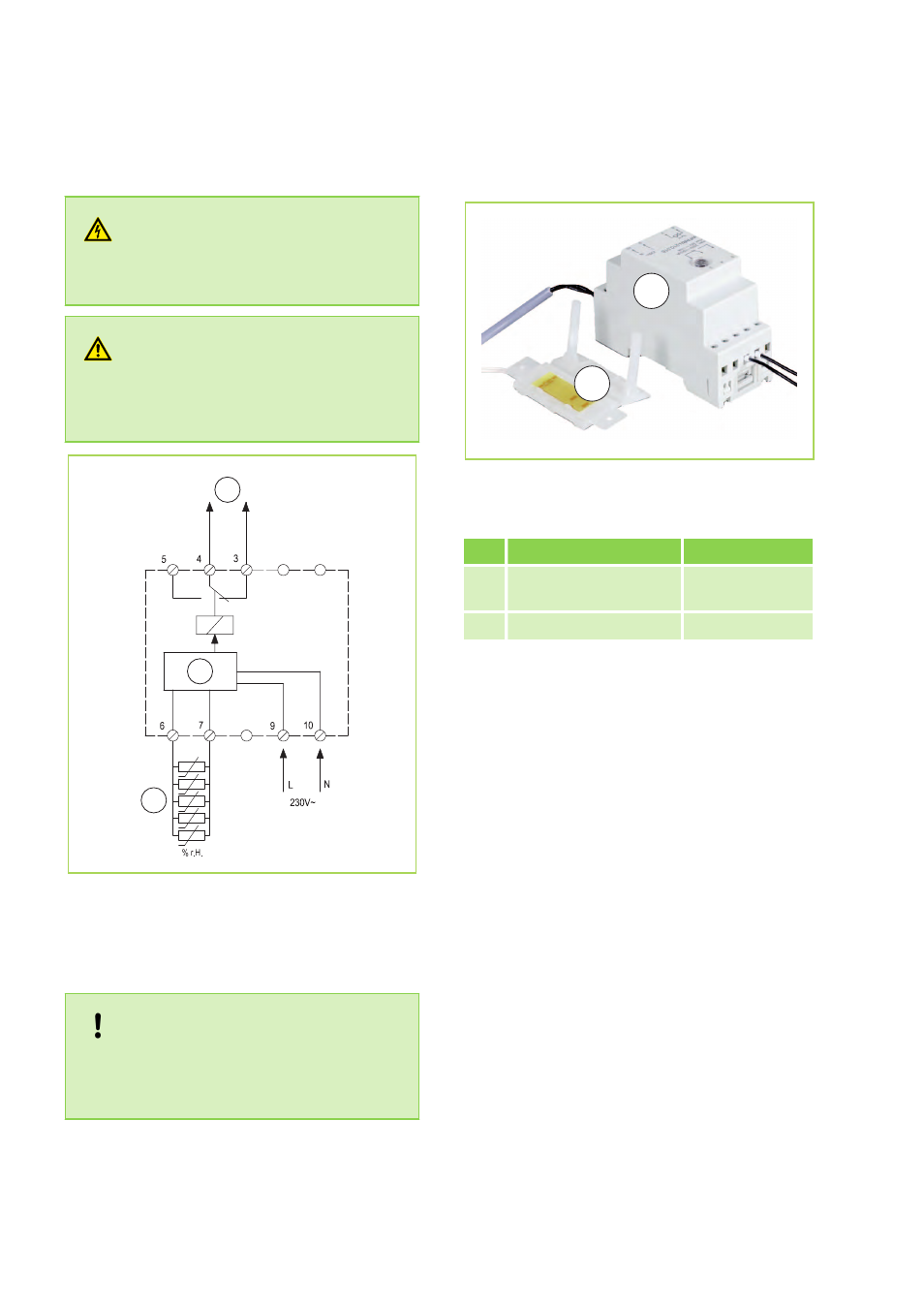

Abb. 3: Elektrisches Schaltschema
A: Kontakt S 16 am I/0-Modul der Wärmepumpe
B: Anschluss TPS-Fühler,
bis max. 5 Fühler parallel
1: Elektronik
HINWEIS!
Nach der Installation ist der Betreiber, durch
die ausführende Installationsfirma, in die Funk-
tion und Bedienung der Regelung einzuweisen.
6
Gerätedarstellung und
Ersatzteile
2
1
Abb. 4: Gerätedarstellung
Ersatzteilliste
Nr.
Bezeichnung
EDV-Nummer
1
Externer
Taupunktwächter
259070
2
Anlegefühler TPS
259071
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte
immer auch die Geräte-Nummer und Geräte-Typ
(siehe Typenschild) angeben!
REMKO Externer Taupunktwächter
10
