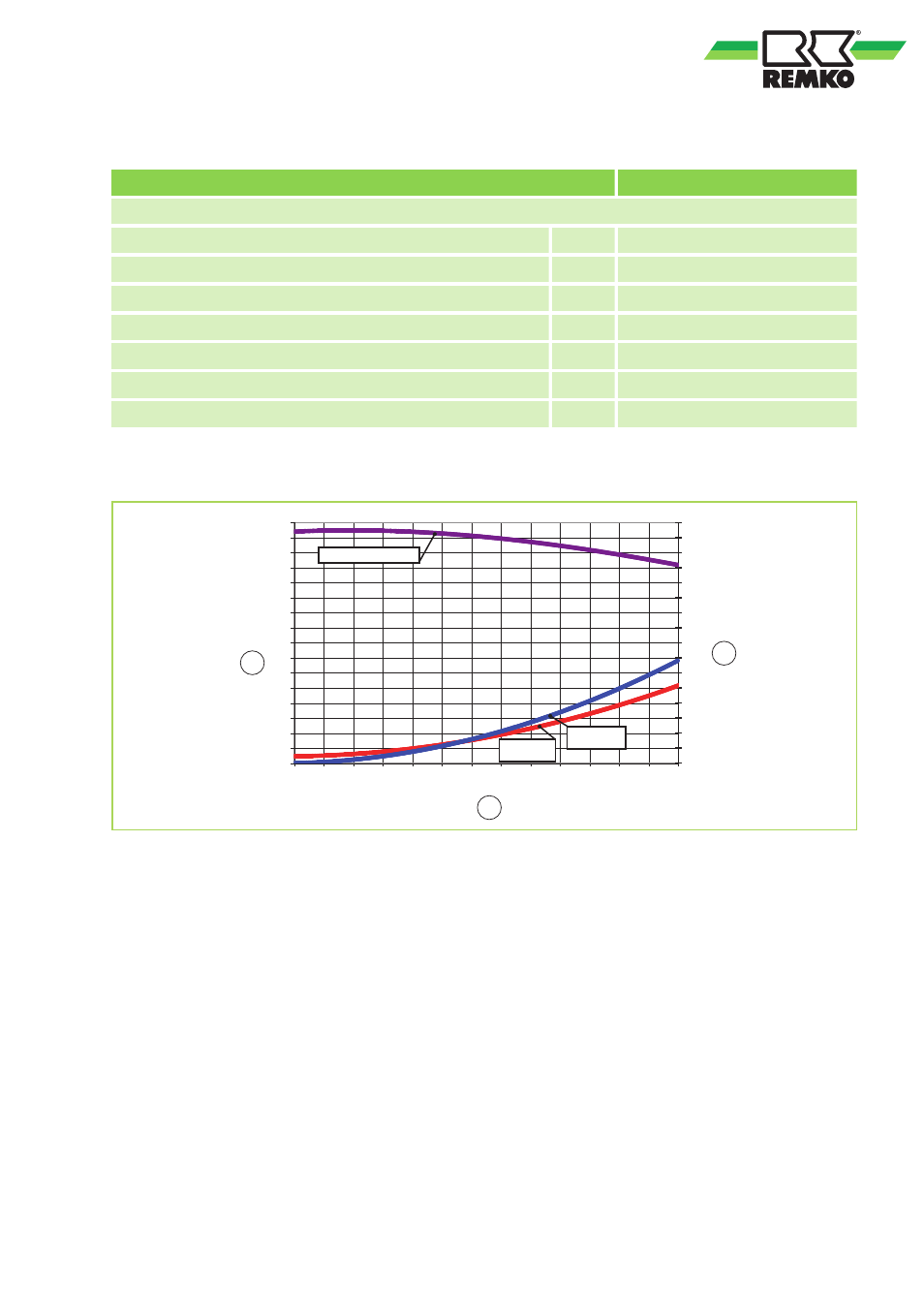

REMKO EFS 25 - Handbuch (Seite 9)

Gerätedaten (Fortsetzung)
Baureihe EFS 25
Abmessungen
Höhe (mit Isolierung) mm 645
Breite (mit Isolierung) mm 344
Tiefe (mit Isolierung) mm 249
Achsabstand oben mm 86
Achsabstand unten mm 47
Höhe (mit Zirkulation, vertikale Montage) mm 1115
Höhe (mit Zirkulation, horizontale Montage) mm 943
2.2 Druckverlustkennlinie
A
B
C
[mWS]
[k
Pa
]
] h /l [
0,0
4,9
9,8
14,7
19,6
24,5
29,4
34,3
39,2
44,1
49,0
53,9
58,8
63,7
68,6
73,5
78,4
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
Sekundär
kvs = 2,27
Primär
kvs = 2,65
Grundfos UPM2 15-75 CIL
Abb. 1: Druckverlustkennlinie
A: Druck [mWS]
B: Volumenstrom [l/h]
C: Druck [kPa]
