3 Gerätebeschreibung
Die Frischwasserstation ist eine vormontierte und
auf Dichtheit geprüfte Armaturengruppe zur Wär-
meübertragung zwischen dem Pufferspeicher und
dem Trinkwasserkreis. Sie enthält einen voreinge-
stellten Regler sowie wichtige Armaturen für den
Betrieb der Anlage:
n Kugelhähne im Primärkreis
n Kolbenventile im Sekundärkreis
n Sicherheitsventil im Sekundärkreis
n Vormontierter Regler
n Temperatursensor am Kaltwasserzulauf
n Temperatursensor am Heizungsvorlauf
n Volumenstromgeber am Trinkwarmwasseraus-
tritt
n Absperrbare Primärpumpe
n KFE-Hahn zum Entlüften des Wärmetauschers
und der Pumpe
HINWEIS!
Eine Druck- bzw. Dichtheitsprüfung nach
erfolgter Instatallation, muss in jedemfall vor
Inbetriebnahme erfolgen
A
B C
E
1
2
3
4
7 6
8
9
10
11
5
D
12
13
14

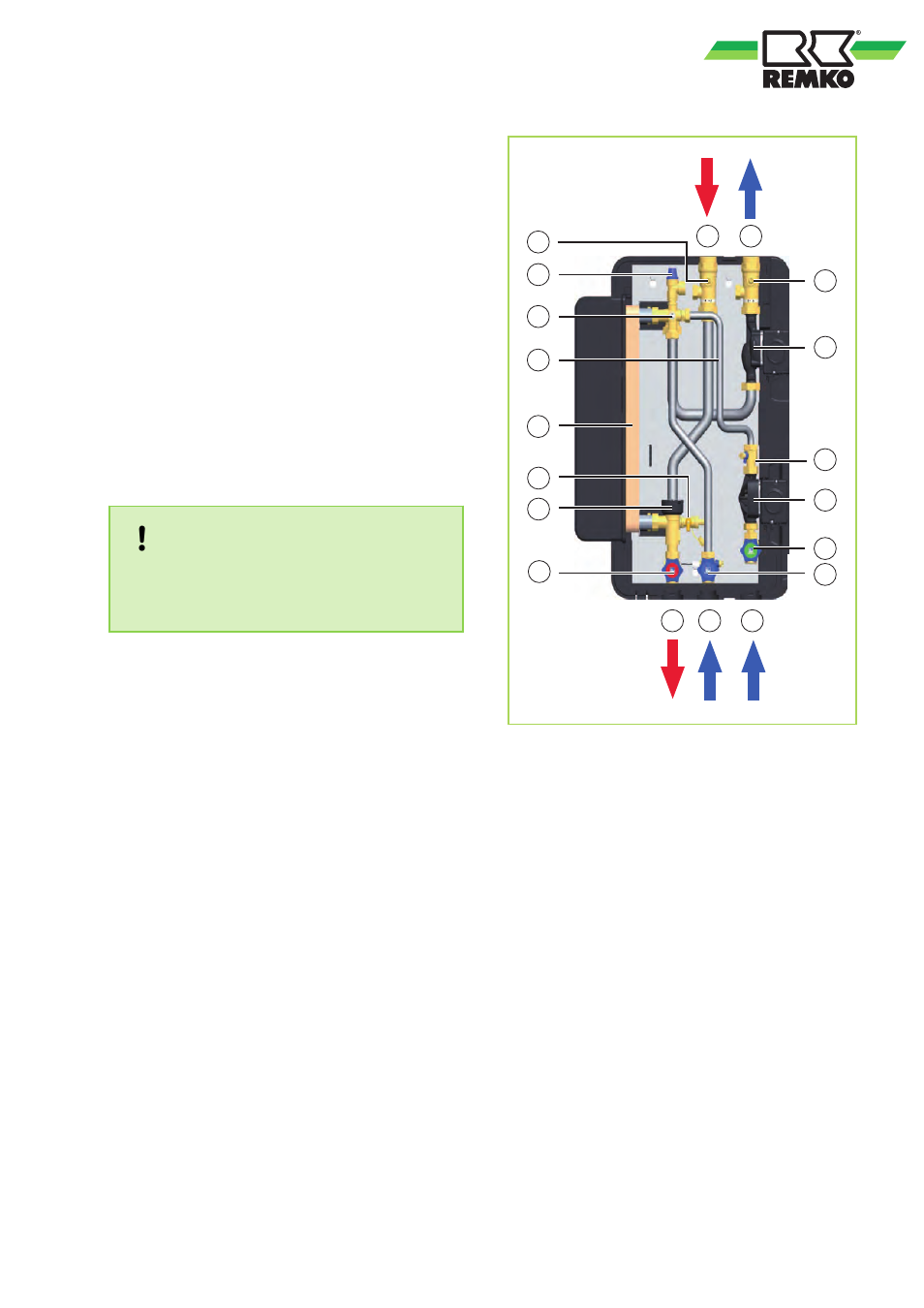

Abb. 2: Produktbeschreibung
A: Primärseite: Rücklauf zum Pufferspeicher
B: Sekundärseite: Warmwasser-Zirkulation,
Rücklauf
C: Sekundärseite: Kaltwasser-Eintritt
D: Sekundärseite: Warmwasser-Austritt
E: Primärseite: Vorlauf vom Pufferspeicher
1: Kugelhahn mit Schwerkraftbremse
2: Primärpumpe
3: Rückflusssperre mit Entleerhahn
4: Zirkulationspumpe
5: Kolbenventil (grün) mit Entleerhahn
6: Kolbenventil (blau) mit Entleerhahn
7: Kolbenventil (rot) mit Temperatursensor
8: Volumenstromgeber FlowSonic
9: KFE-Hahn und Temperatursensor
10: Plattenwärmetauscher
11: Zirkulationsleitung
12: Temperatursensor (Primärkreis)
13: Sicherheitsventil und Temperatursensor
14: Kugelhahn mit Schwerkraftbremse
