Seite 8

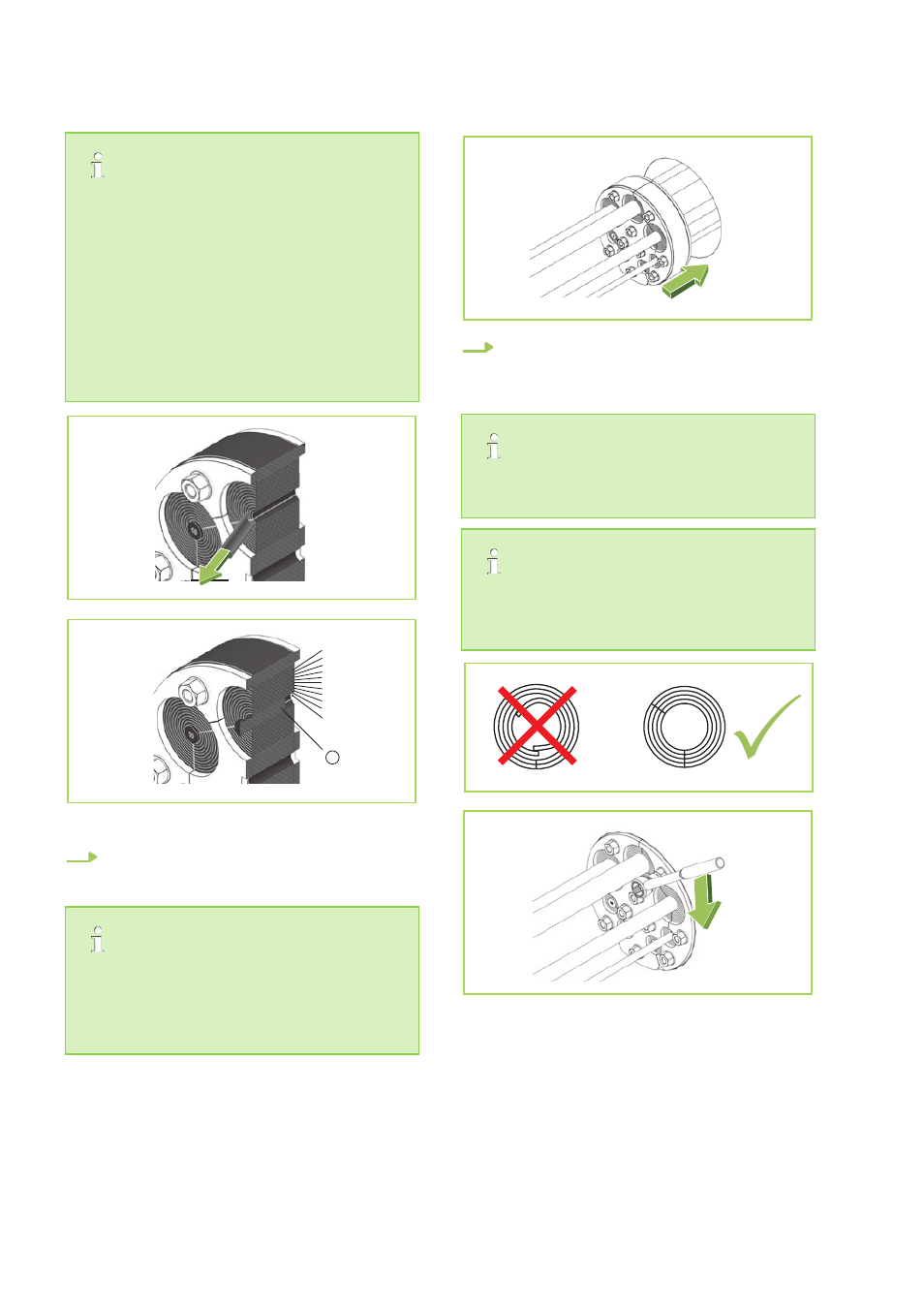

- Die Anzahl der entfernten Segmente muss an
allen zusammengehörigen Rohrdurchführungs-
abschnitten übereinstimmen.
- Segmentringe müssen rückstandsfrei entfernt
werden.
- Wurden mehr Segmente als erforderlich ent-
fernt, muss die Kabel-/Rohrdichtung komplett
ausgetauscht werden.
- Nicht belegte Öffnungen müssen ver-
schlossen bleiben.
No. 1
No. 2
No. 3
No. 4
No. 5
No. 6
No. 7
No. 8
No. 9
No.10
No.11
A
A: Stopfen
ø6-10 mm
6.
Klappen Sie die Rohrdurchführung über die
Kabel und schieben Sie diese in die Kern-
bohrung/Futterrohr wandbündig ein.
- Streichen Sie nicht die Außendichtfläche der
Kabel/Rohrdichtung ein!
- Die Außendichtfläche der Kabel/Rohrdichtung
muss fettfrei und trocken sein.
7.
Ziehen Sie zum Schluss Sechskantmuttern
im Uhrzeigersinn kreuzweise an, bis das ent-
sprechende Drehmoment (siehe Tabelle
Ä auf Seite 9) erreicht ist.
Segmentringe dürfen sich bei der Montage
nicht überlappen.
Ziehen Sie die Sechskantmuttern gleichmäßig
an, damit keine Überlappung der Pressplatten
entsteht.
REMKO Rohrdurchführung
8
