RÜCKLAUFEINSCHICHTSET
Funktionsweise
Alle beweglichen Teile sowie alle Ven-
tildichtungen sind in einer Kartusche
zusammengefasst.
Auf der Aussenfläche des Kolbens be-
finden sich O-Ringe die das hermetische
Abdichten der Wege garantieren.
Wird das zylindrische Kugelventil mit der
abgerundeten Seite Richtung B gedreht,
so wird der Durchflussweg B geöffnet
und das Heizungswasser fließt durch die
Öffnungen des zylindrischen Schiebers
den Weg „AB“ -- „B“.Befindet sich das
zylindrische Kugelventil mit der abge-
rundeten Seite Richtung A, so wird der
Durchflussweg B gesperrt und das Hei-
zungswasser fließt durch die Öffnungen
des zylindrischen Schiebers den Weg
„AB“ -- „A“. Das Umschalten zwischen
den beiden Fließrichtungen dauert ca. 8
Sekunden.
Bedienung
Das manuelle Verstellen des zylindrischen
Kugelventils ist nur möglich, wenn der
Stellantrieb demontiert ist. Das manuelle
bedienen des Ventils ist dann sinnvoll,
wenn das Leitungssystem neu gefüllt,
entleert oder entlüftet werden soll oder
aber auch wenn der Elektromotor nicht
mehr funktionsfähig ist (z.B. durch Strom-
ausfall) oder sich die Anlage im Notheiz-
betrieb befindet (siehe Anleitung für den
Montage u. Betriebsanleitung WP)
Wird das 3-Wege-Umschaltventil nach
einem Netzausfall wieder an die Strom-
versorgung angeschlossen so kehrt der
Stellantrieb und das Ventil in die automa-
tische Position zurück.

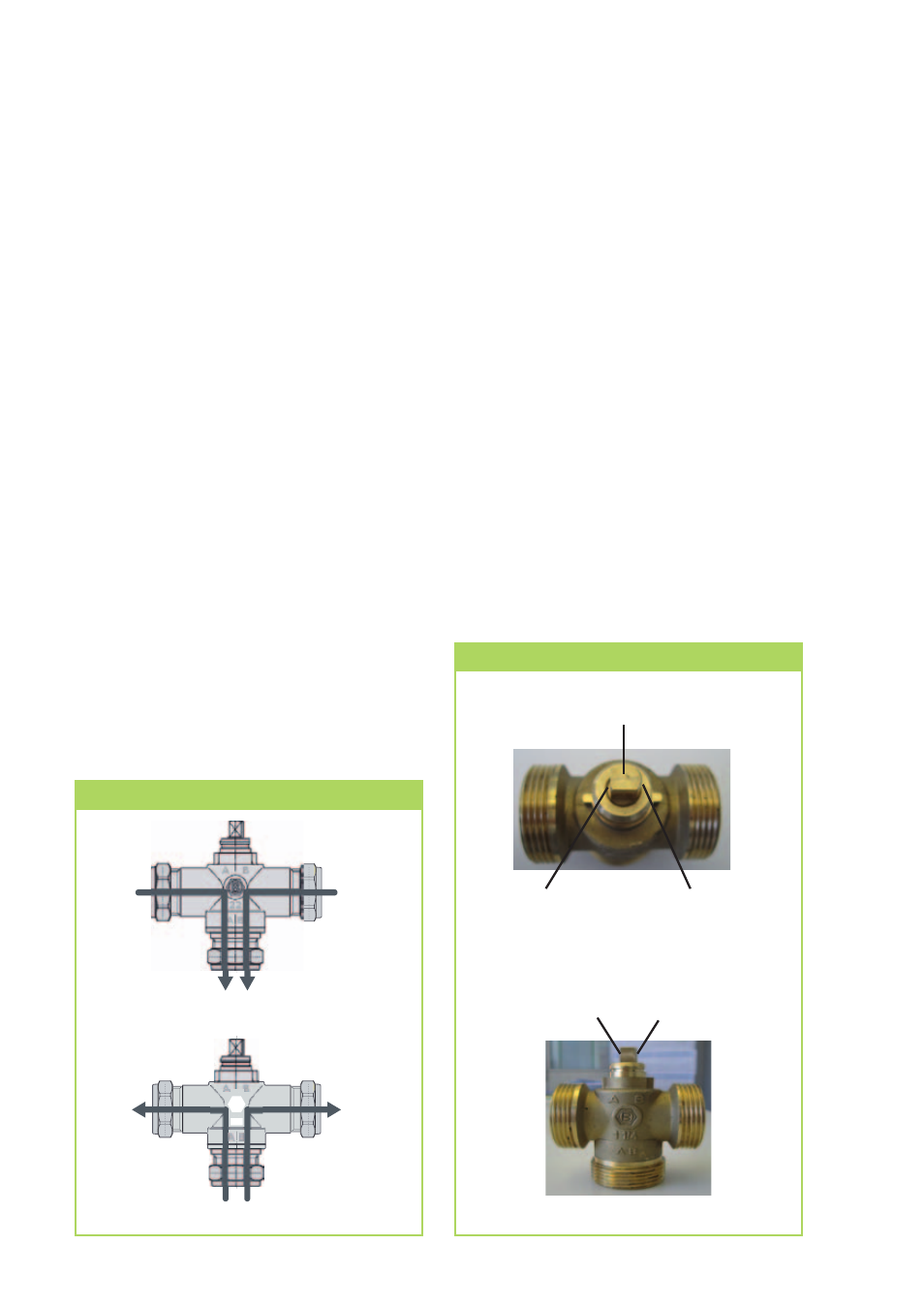

Steuerung der Fließrichtung
Steuerung der Fließrichtung
A B
A B
A B
A B
A B
A B
A B
A B
Zylindrischer Kugelventil
Abgerundete Seite Gerade Seite
oder Abgerundete Seite
Flussrichtung AB-A Abgerundete Seite
Flussrichtung AB-B
