Seite 9
3
Gerätebeschreibung
Der 3-Phasen-Zweirichtungs Energiezähler ist ein
digitaler Wechsel- und Drehstromzähler für Direkt-
anschluss unterschiedlich belasteter Phasen.
Der Zähler ist ein vollelektronischer selbsttätig
arbeitender Elektrizitätszähler zur Festinstallation
und geeignet zum Messen von elektrischer Wirk-
energie für den Bezug und die Einspeisung von
Energie. Die Bauform des Zählers ist als Innen-
raum-Installations-Einbaugerät mit 4 Teilungsein-
heiten für die Hutschiene vorgesehen. Im Zähler
integriert sind ein Tarifsteuerungseingang zur
Umschaltung zwischen zwei Tarifen, S0 Impuls-
ausgang für Wirkenergie-Bezug (S29/GND) und
S0 Impulsausgang für Wirkenergie-Einspeisung
(S26/GND).
6
9
10
7
8
11
5
2
13
4
3 12
1

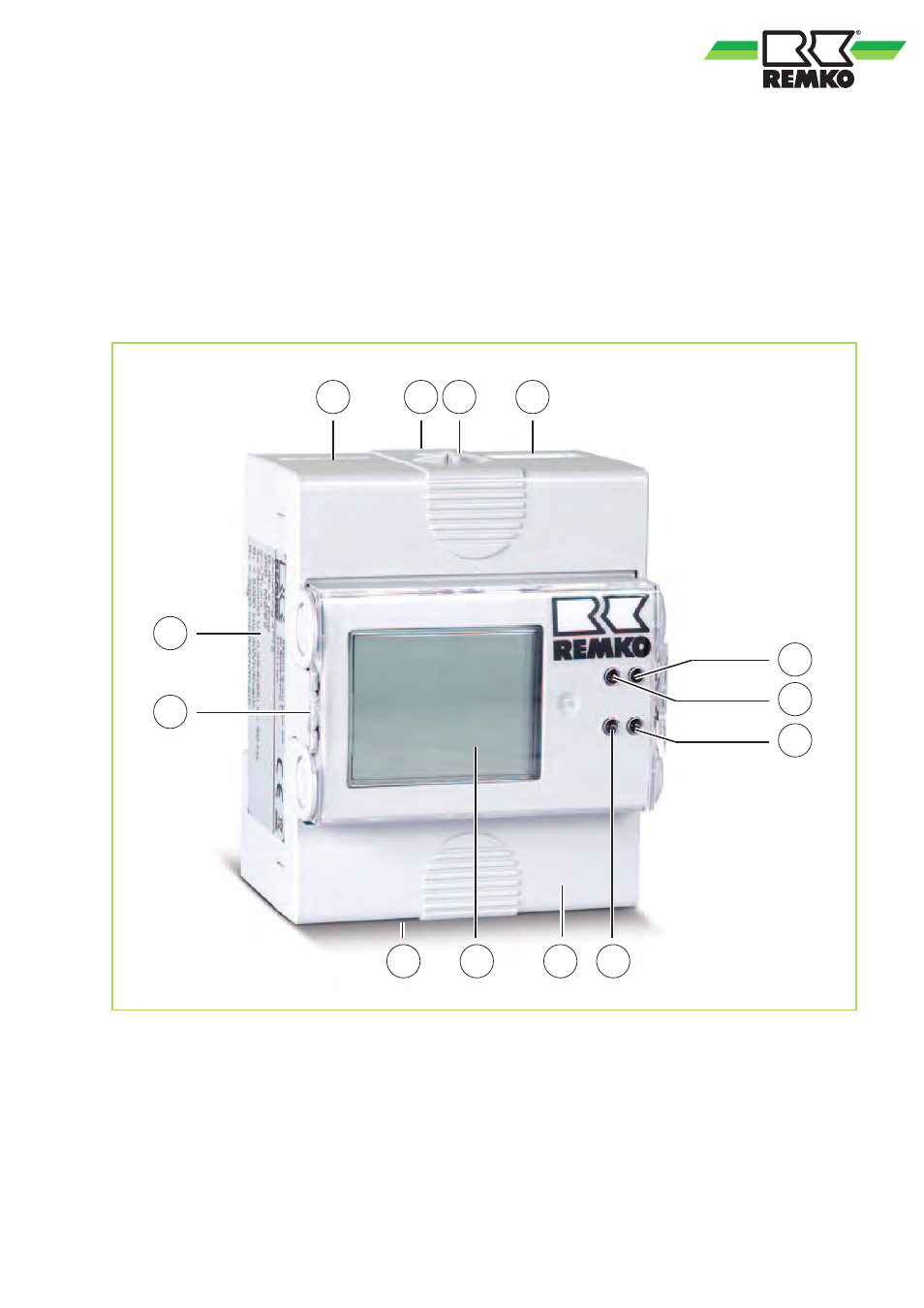

Abb. 2: Gerätebeschreibung
1:
Nullklemmenleiste
2:
Anschlussklemmleiste
3:
Tarifklemmen
4:
Klemmen für S0-Ausgang
5:
Display
6:
Typenschild
7:
Scroll-Taste
8:
Set-Taste
9:
LED für Wirkenergie-Bezug
10: LED für Wirkenergie-Einspeisung
11: Plombierbare Klemmabdeckung, oben/unten
12: Plombierlösen, oben/unten
13: Sicherungsmarke, seitlich
