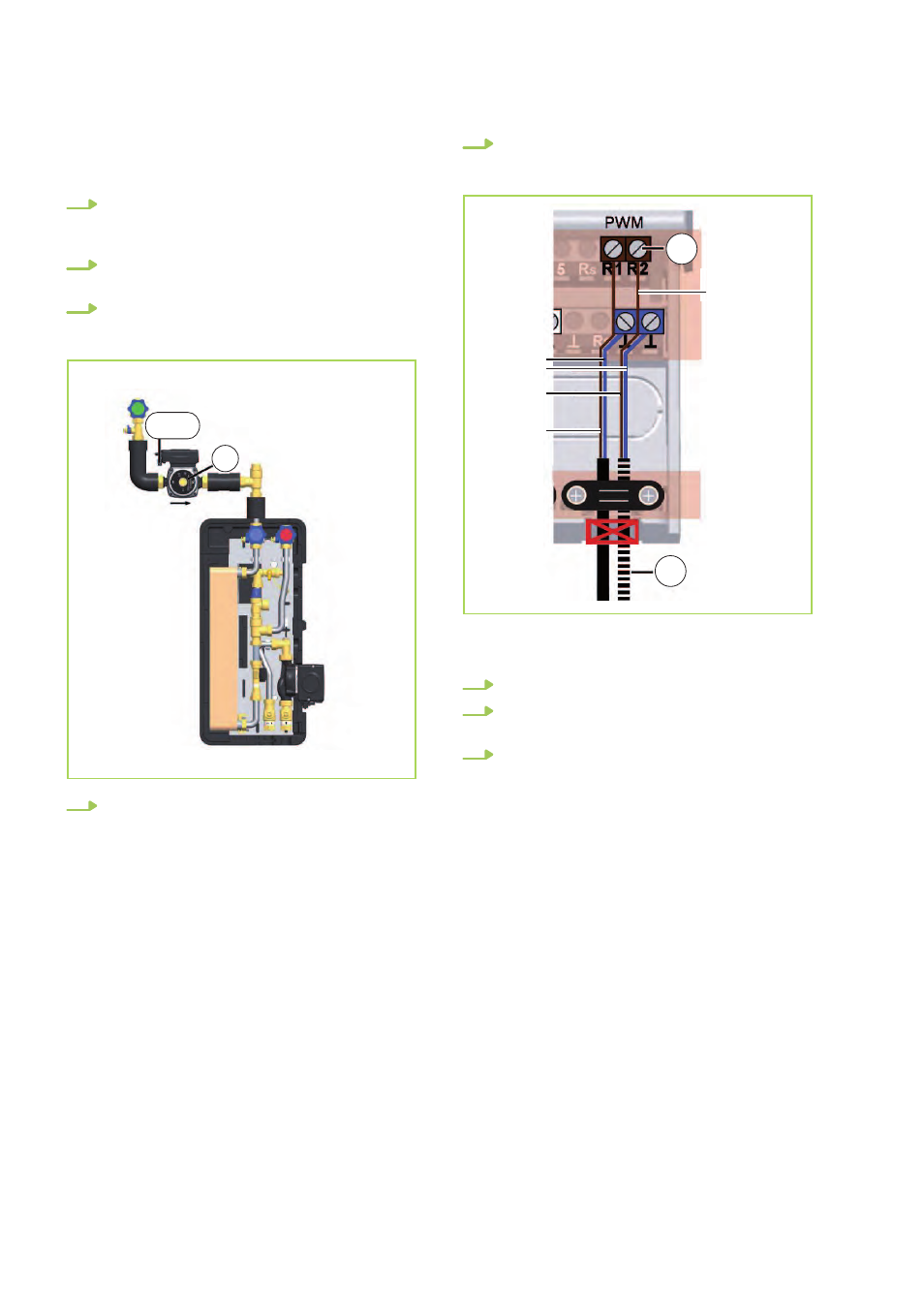

In den folgenden Abbildungen ist dargestellt, wie
Sie die Zirkulationspumpe mit der Regelung ver-
binden.
1. Trennen Sie die Spannungsversorgung der
Anlage. Ziehen Sie dazu den Schukostecker
aus der Steckdose.
2. Entfernen Sie die vordere Isolierschale des
Frischwassermoduls.
3. Stecken Sie den Stecker des vormontierten
Pumpenkabels "P sek" auf die Zirkulations-
pumpe [D].
D
P sek
4. Öffnen Sie die Frontblende des Reglers
(siehe Regleranleitung).
5. Schließen Sie das PWM2-Kabel [1] der Zir-
kulationspumpe an der Klemme "PWM" R2
[2] an.
1
2
br
br
br
bl
bl: blau
br: braun
6. Schließen Sie die Frontblende des Reglers.
7. Setzen Sie die vordere Isolierschale wieder
ein.
8. Stecken Sie den Schukostecker in die Steck-
dose und nehmen Sie den Regler gemäß der
Regleranleitung in Betrieb.
