Elektrischer Anschluss
Sämtliche elektrische Installationen
sind von Fachunternehmen auszu-
führen. Die Montage der Elektro-an-
schlüsse hat spannungsfrei zu erfol-
gen. Beachten Sie die VDE-Richtlinien.
! ACHTUNG
■ Im Stellantrieb des 3-Wege.-Um-
schaltventils sind Endschalter inte-
griert.

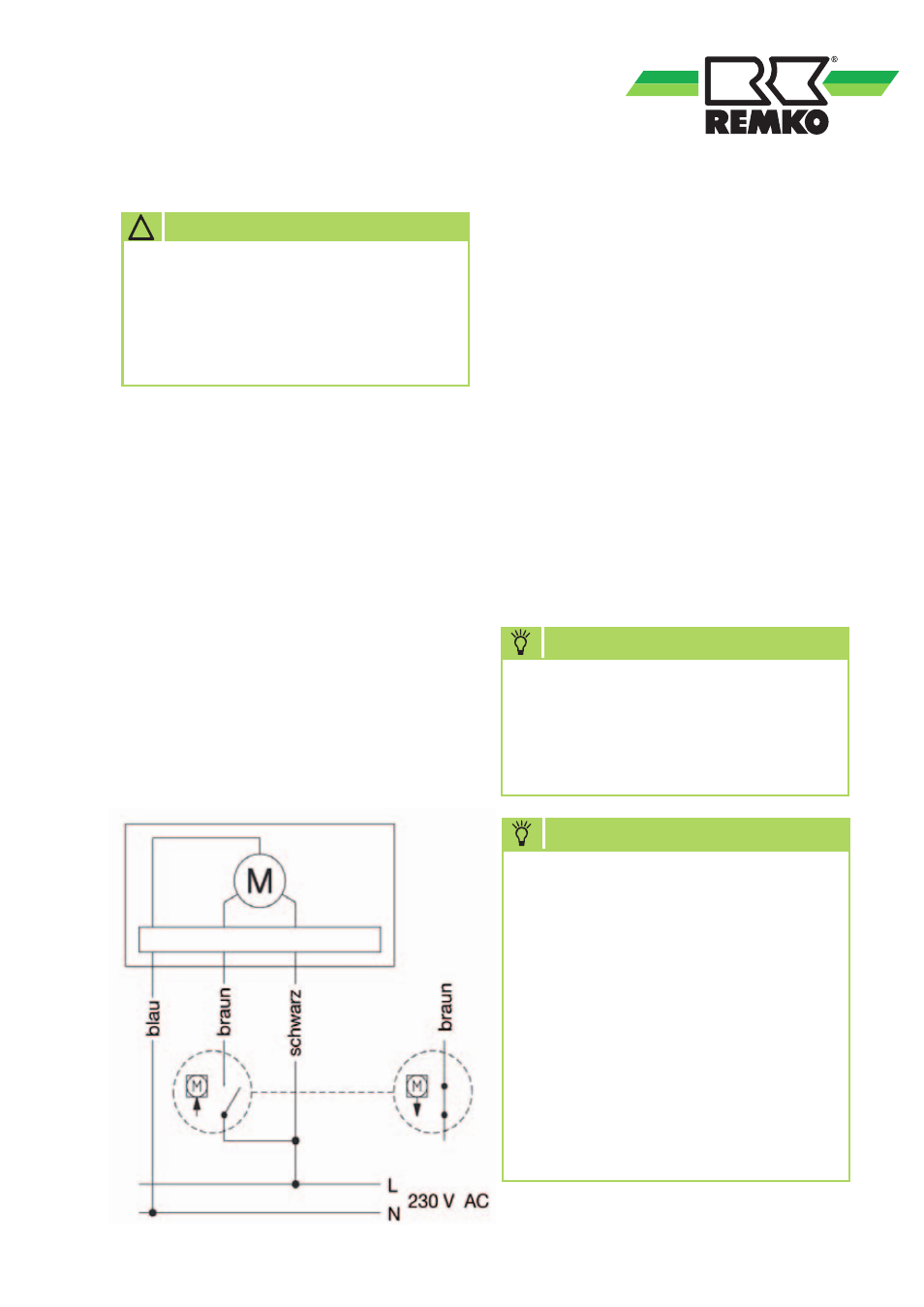

■ Der Stellantrieb benötigt eine Dauer-
spannung von 230V/1~/50Hz. Diese
muss auf die Ader schwarz (L) und
blau (N) aufgelegt werden. In diesem
Zustand befindet sich das Ventil in
Ruhestellung. Dies entspricht Stellung
Heizen bzw. Öffnung des Weges
I<->II.
■ Das Ventil wird betätigt, wenn
zusätzlich auf die braune Ader des
Stellantriebes eine Spannung von
230V/1~/50Hz gelegt wird. Das
Ventil fährt dann nach unten bis
zum Erreichen des Endschalters. Dies
entspricht dann der Stellung Warm-
wasser bzw. Kühlen bzw. Öffnung des
Weges I<->III. Das Ventil verbleibt
solange in diesem Zustand bis die
Spannung von der braunen Ader
wieder weggeschaltet wird.
■ Jede Wärmepumpe hat entsprechend
gekennzeichnete Anschlussklemmen
für den Anschluss des Stellantriebes.
Beachten Sie für den richtigen
Anschluss die Hinweise im Installa-
tionshandbuch der Wärmepumpe.
(Anschlussplan und ggf. Stromlauf-
pläne)
HINWEIS
Umschaltventil Brauch-Warmwasser
Klemmeleiste X1
Nr. 24 --- schwarz Dauerphase
Nr. 25 --- braun Schaltphase A3
Nr. 26 --- blau Neutralleiter
Umschaltventil Kühlen
Klemmeleiste X1
Nr. 28 --- schwarz Dauerphase
Nr. 29 --- braun Schaltphase A10
Nr. 30 --- blau Neutralleiter
KLEMMBELEGUNG
