6
REMKO
4-WEGE-UMSCHALTVENTIL
Funktionsweise
Alle beweglichen Teile sowie alle Ven-
tildichtungen sind in einer Kartusche
zusammengefasst.
Auf der Aussenfläche des Kolbens be-
finden sich O-Ringe die das hermetische
Abdichten der Wege garantieren.
Wird der Ventilschaft in Stellung I geführt
fließt die Strömung durch die Öffnungen
des zylindrischen Schiebers den Weg „A“
und „B“ sowie „C“ und „D“.
Befindet sich der Ventilschacht dagegen
in Stellung II (Ausgangsstellung), so fließt
die Strömung den Weg „A“ und „D“
sowie „B“ und „C“.
Bedienung
Das Umschalten bzw. die Laufzeit für 90°
beträgt 60 s. Das manuelle Verstellen des
Ventils ist mit dem mitgelieferten Dreh-
knopf möglich.
Das manuelle Bedienen des Ventils ist
immer dann sinnvoll wenn das Leitungs-
system neu gefüllt, entleert oder entlüftet
werden soll oder aber auch wenn der
Elektromotor nicht mehr funktionsfähig
ist (z.B. durch Stromausfall).
Wird das 4-Wege-Umschaltventil nach
einem Netzausfall wieder an die Strom-
versorgung angeschlossen so kehrt der
Stellantrieb und das Ventil automatisch in
die normale Position zurück.

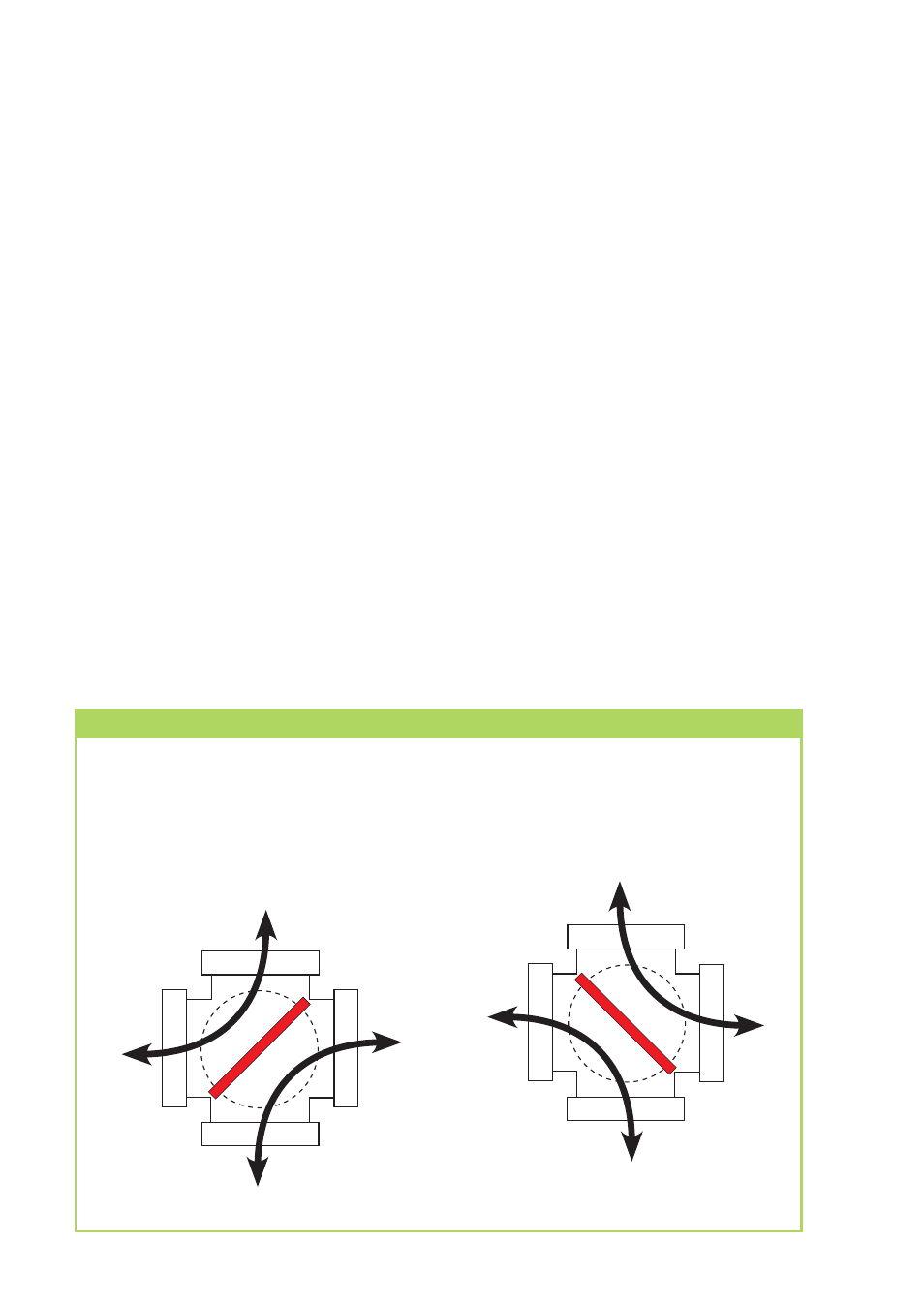

Ventilstellung
Ventilstellung II
(bivalenter Betrieb):
Weichenstellung: A<->D und B<->C Ventilstellung I
(nur Wärmepumpe in Betrieb):
Weichenstellung: A<->B und C<->D
A
B
D
C
A
B
D
C
