Revox Joy Symphony - Handbuch (Seite 14)

Symphony Vorstellung
12
Hinweis Anschlussfeld
1 Revox empfiehlt den USB- Anschluss
nur für Datenträger bis 32 GB zu
nutzen.
2 Netzstecker des Symphony ziehen -
Factory-Taste gedrückt halten -
Netzstecker wieder einstecken.
Nach 5 Sekunden Factory-Taste
loslassen.
3 nicht im Lieferumfang des Symphony
enthalten
Hinweis Spannungsversorgung
Der Symphony kann sowohl über das
Stromnetz (100-240 VAC ~ / 50-60 Hz) als
auch über eine Gleichstromquelle (12-18
V DC-3A) versorgt werden. Es sollte
immer nur eine Stromquelle gewählt
werden, auch wenn einen interne
Verriegelung einen Schaden durch einen
möglichen Parallelbetrieb verhindert.
Hinweis USB
Revox empfiehlt den USB-Anschluss nur
für Datenträger bis 32 GB zu nutzen, da
bei großen Datenmengen die Einlesezeit
enorm ansteigt oder ein Erfassen der
Daten ggf. unmöglich ist. Für eine große
Musiksammlung ist eine Netzwerk-
festplatte (NAS) mit UPnP-Dienst
empfehlenswert, z.B. der Revox audio
server S37 mit integrierter Ripp-Funktion.

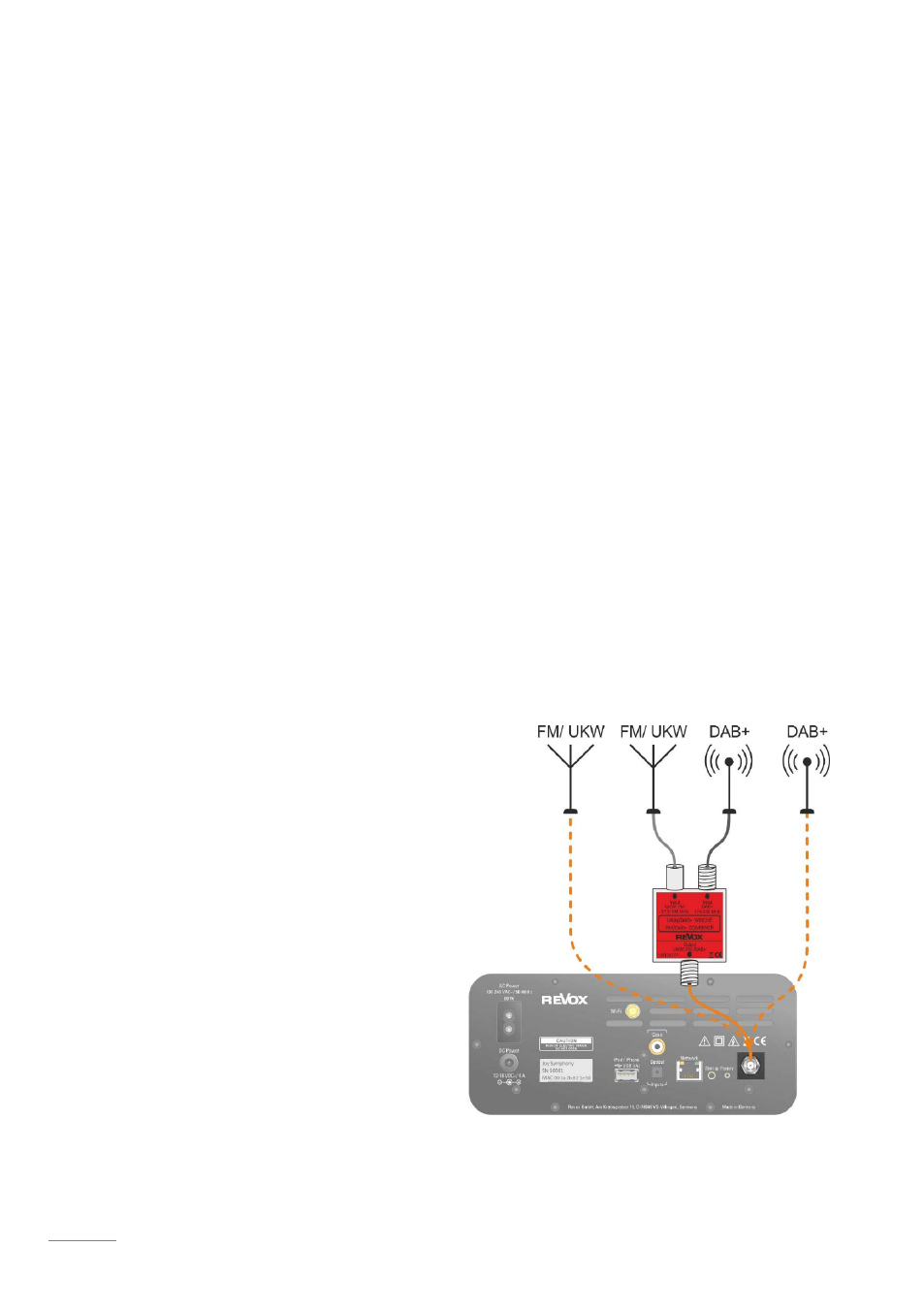

Hinweis DAB+/ FM-Weiche
Der Joy Symphony kann optional mit
einem DAB+/ FM-Modul bestellt bzw.
damit nachgerüstet werden.
Ist nur eine der beide Empfangsarten
gewünscht, kann das Antennensignal
direkt in die F-Buchse (gestrichelte
Leitung in der Abbildung unten) auf der
Rückseite eingespeist werden.
Für den Parallelempfang von DAB- und
FM-Signalen über die F-Buchse des
Tuner-Moduls ist eine DAB-/FM-Weiche
notwendig. Hierbei werden die zwei
Eingänge FM (87,5 - 108 MHz) und DAB+
(174-230 MHz) auf einen gemeinsamen
HF-Ausgang kombiniert – durchge-
zogenen Leitung in der Abbildung unten.
Revox bietet optional eine optimierte
FM-/ DAB-Weiche unter der Bestell-
nummer 1.561.097.01 an.
