Aufstellung und Montage
Der M10 ist ein 19-Zoll-Einbau-
gerät, welches vornehmlich für
den Einbau in einem 19-Zoll-
Schrank konzipiert wurde. Durch
die integrierten Gerätefüße ist
eine freie Aufstellung aber den-
noch gewährleistet.
Einbau im 19-Zoll-Schrank
Der M10 besitzt variable Seiten-
wangen, die der Montage im 19-
Zoll-Schrank dienen. Diese können
in 2 verschiedenen Position am
M10 montiert werden und ermög-
lichen es dem Installateur, ihn
nach den jeweiligen Gegeben-
heiten optimal im 19-Zoll-Schrank
einzusetzen. Siehe Abb. unten.
Der M10 lässt sich mit den Ein-
steckplätzen wahlweise nach
vorne oder nach hinten gerichtet
einbauen. Siehe Abb. auf Seite 9.
Je nach Verkabelungsstrategie
können so die Kabel für die Ein-
steckmodule von vorne an das
Gerät geführt werden oder nicht
sichtbar von hinten.
In beiden Positionen ist es mög-
lich, den M10 zusätzlich um 4cm
nach innen zu versetzen. Dies ist
besonders bei 19“-Schränken mit
einer Tür von Vorteil, da dadurch
die Kabel auf der Frontseite leicht
steckbar sind, ohne dass diese
stark abgeknickt werden.

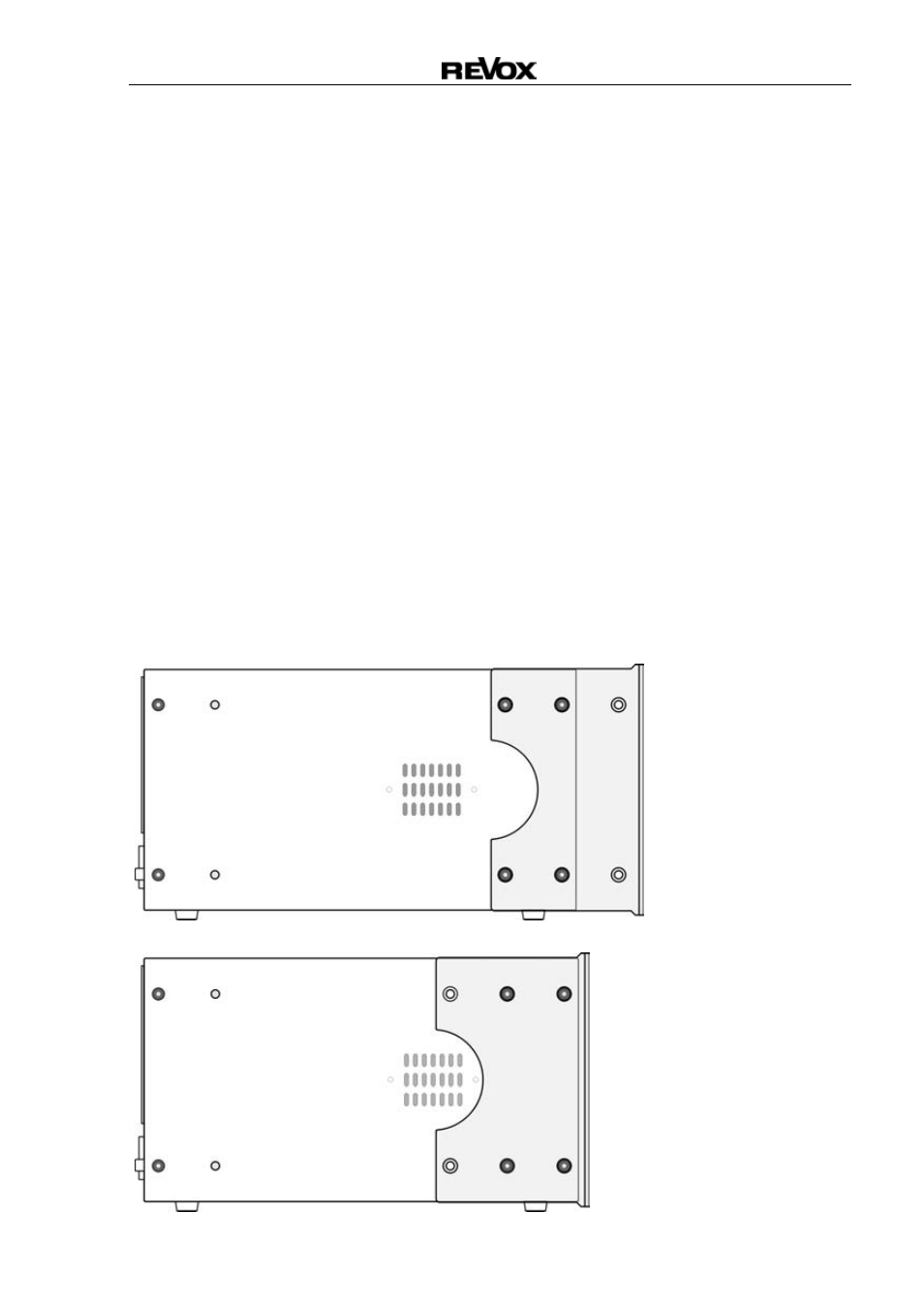

Seitenansicht:
M10 mit vorge-
setztem Halte-
winkel
Seitenansicht:
M10 mit planem
Haltewinkel
