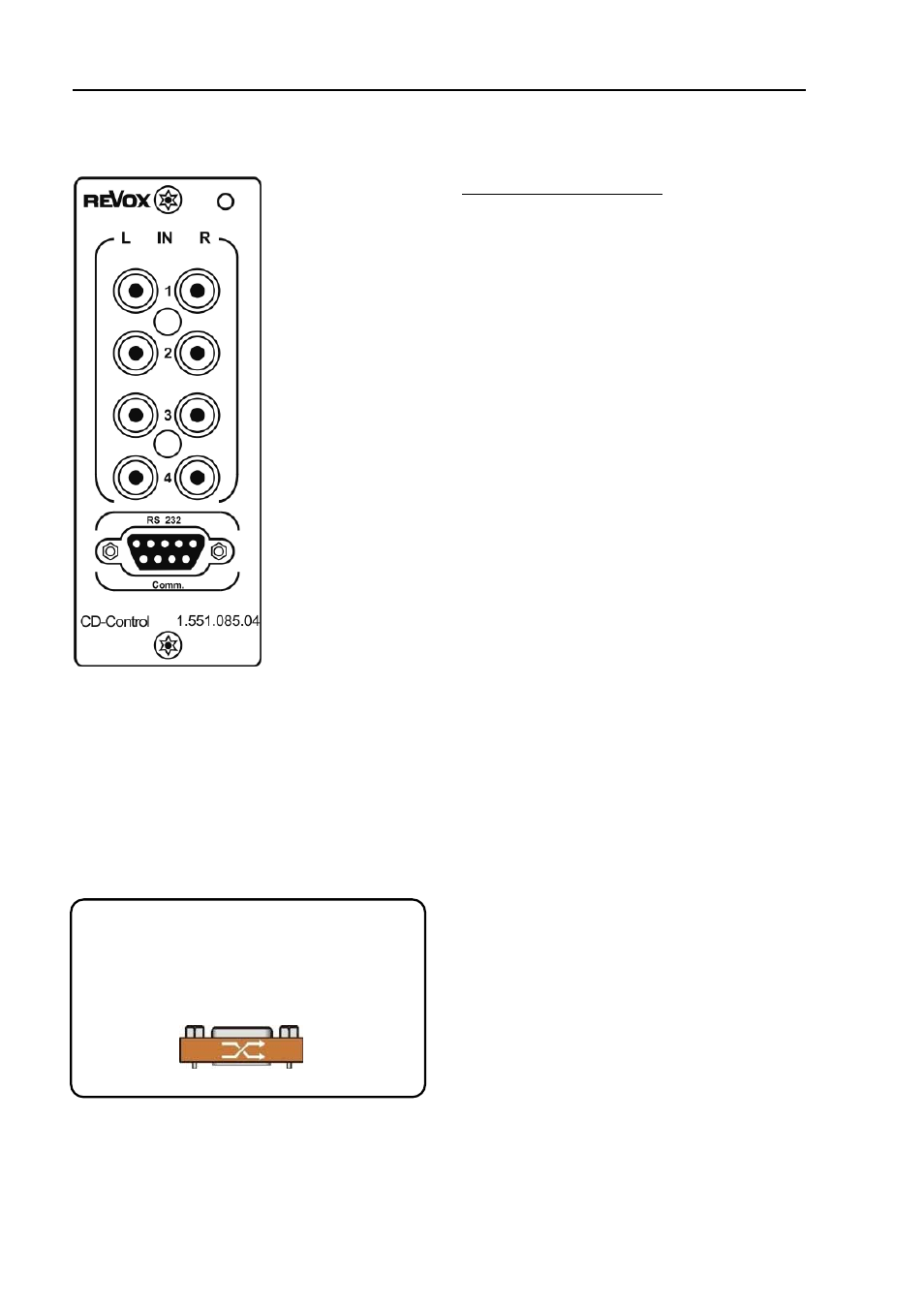

Anschlussfeld
RS232-Verbindung
Für die Übertragung zwischen CD-
Control-Modul und BDP-93-Player
benötigt man ein gekreuztes, serielles
SubD-Kabel, auch Null-Modem-Kabel
genannt. Typ: Stecker-Stecker
Verwenden Sie für das mitgelieferte
Revox-Kabel deshalb den beiliegen-
den Kreuz-Adapter.
9-Pol
⇒
9-Pol
Pin 2
⇒
Pin 3
Pin 3
⇒
Pin 2
Pin 5
⇒
Pin 5
Max. Kabellänge RS232: 10 m
Audio-Verbindungen
Das CD-Control-Modul besitzt 4
unabhängige Audioeingänge:
IN 1
für Aux-1
IN 2
für Aux-2
IN 3
für Aux-3
IN 4
für Blu-ray-Spieler BDP93
An die 3 analogen Line-Eingänge IN 1
bis IN 3 können Geräte wie externe
Tuner und CD-Player, MiniDisc-Player
oder Sat-Receiver angeschlossen
werden.
Den Eingang IN 4 verbindet man mit
den Audioausgängen FL (Front Links)
und FR (Front Rechts) des Blu-ray-
Players BDP- 93.
Weitere Informationen zu der je-
weiligen Verkabelung finden Sie im
nächsten Kapitel.
aux: auxiliary (engl.) = zusätzlich
