Revox M51/M10 Multiroom Slave Moduls Benutzerhandbuch
Seite 6
Montage & Anschluss
MR-Slave
4
Anschluss
MR-BUS

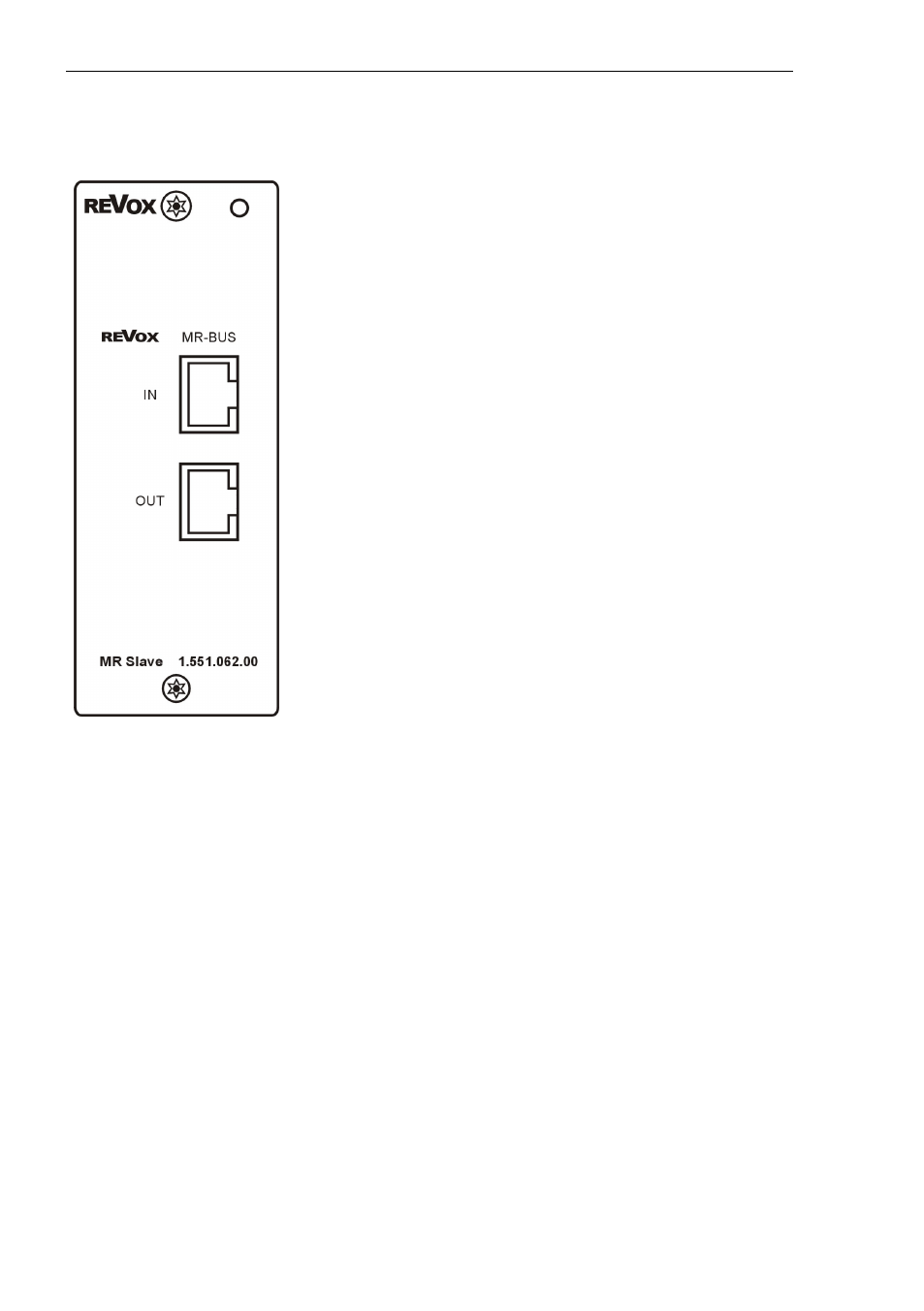

Auf der Rückseite des MRS-Moduls
befinden sich 2 Anschlüsse mit RJ45-
Buchsen. Verbinden Sie den Eingang
IN des MRS-Moduls mit dem
Multiroomkabel der jeweiligen Zone.
Der Anschluss erfolgt mit einem nicht
gekreuzten, doppelt geschirmten
Patchkabel CAT7 mit RJ45-Stecker.
Sollen noch weitere Neben-raum-
verstärker in dieser Zone betrieben
werden, so schleifen Sie das Multi-
roomkabel einfach mit Hilfe des
Ausgangs OUT zu den anderen
Multiroomverstärkern weiter. Siehe
auch Abbildung
MR-Slave Ver-
kabelung
auf den folgenden Seiten.
Weitere Informationen zur Multi-
roomverkabelung finden Sie im An-
hang dieser Bedienungsanleitung.
Grundsätzliche Informationen zum
Revox-Multiroomsystem finden Sie im
Kapitel
Multiroom
-
Modul
Ihrer Be-
dienungsanleitung.
