Seite 12
Communication - Server
Re:source
10
*
Nicht mehr erhältlich
8-Zonen-
Musikserver M57-8*
Bei großen Installationen kann das Revox-Multiroomsystem mit einem 8-Zonen
Musikserver M57* ausgestattet werden. Dieser 8-Zonen Server vereint zwei 4-
Zonen Server in einem Gerät und kann gleich-zeitig zwei M51/ M10 unabhängig
voneinander bedienen.

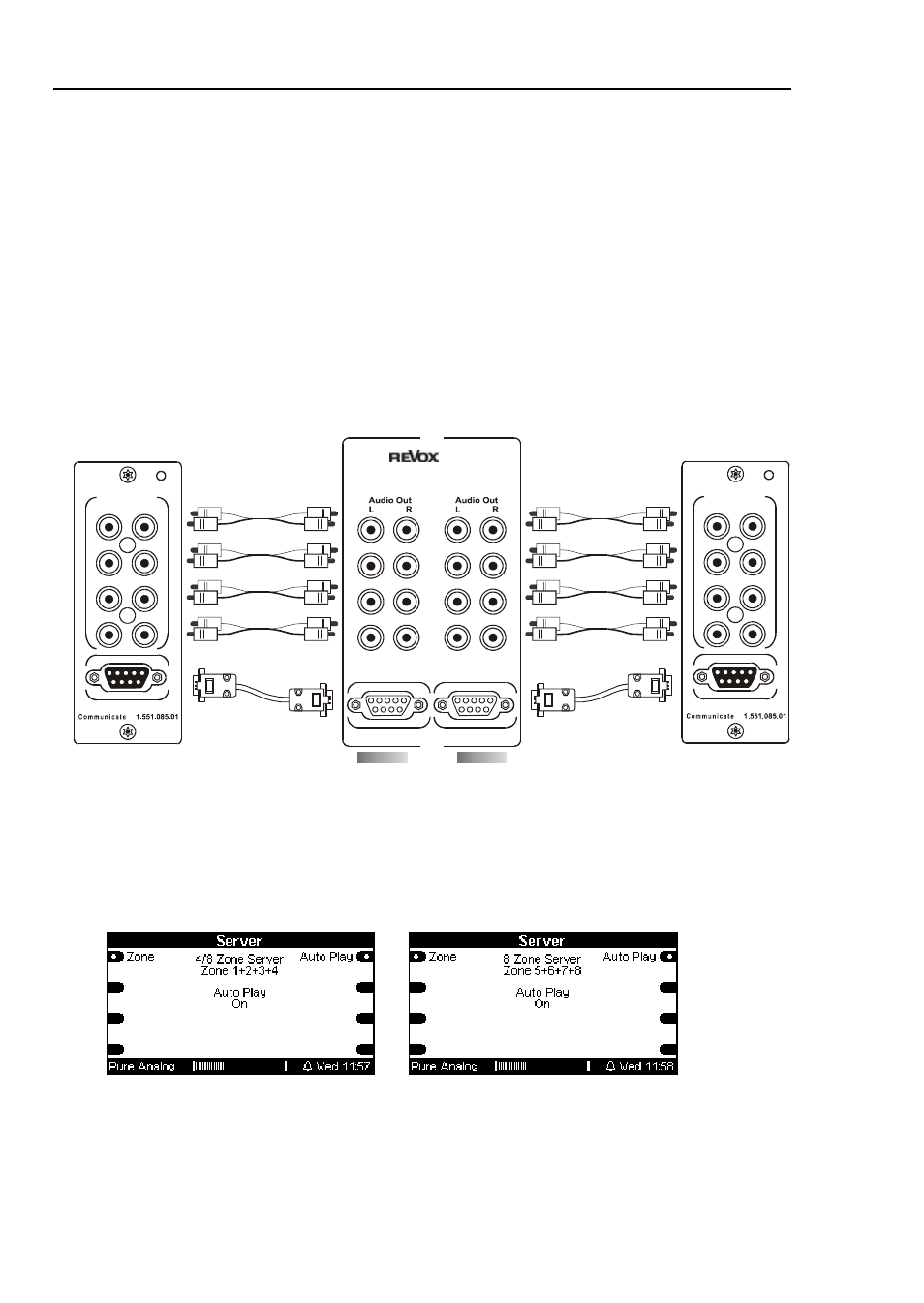

1. Jedes der beiden Multiroomsysteme ist mit einem Server-Modul
ausgestattet. Der Erste wird dabei mit den Audioausgängen 1-4 und COM1
als Steuerleitung, der Zweite mit den Audioausgängen 5-8 und COM2
verbunden.
2. Wählen Sie im Setup des Server-Moduls für das MR-System Nr. 1 die
Einstellung Zone 1+2+3+4 und für das MR-System Nr. 2 die Einstellung Zone
5+6+7+8
M51 Nr. 2
L IN R
Comm.
RE
V
OX
1
2
3
4
RS 232
M51 Nr. 1
L IN R
Comm.
RE
V
OX
1
2
3
4
RS 232
SERVER
SERVER
5
1
COM 2
COM 1
6
2
7
3
8
4
RS 232
RS 232
M57
8 Zone
