Kaleidescape Re:source
21

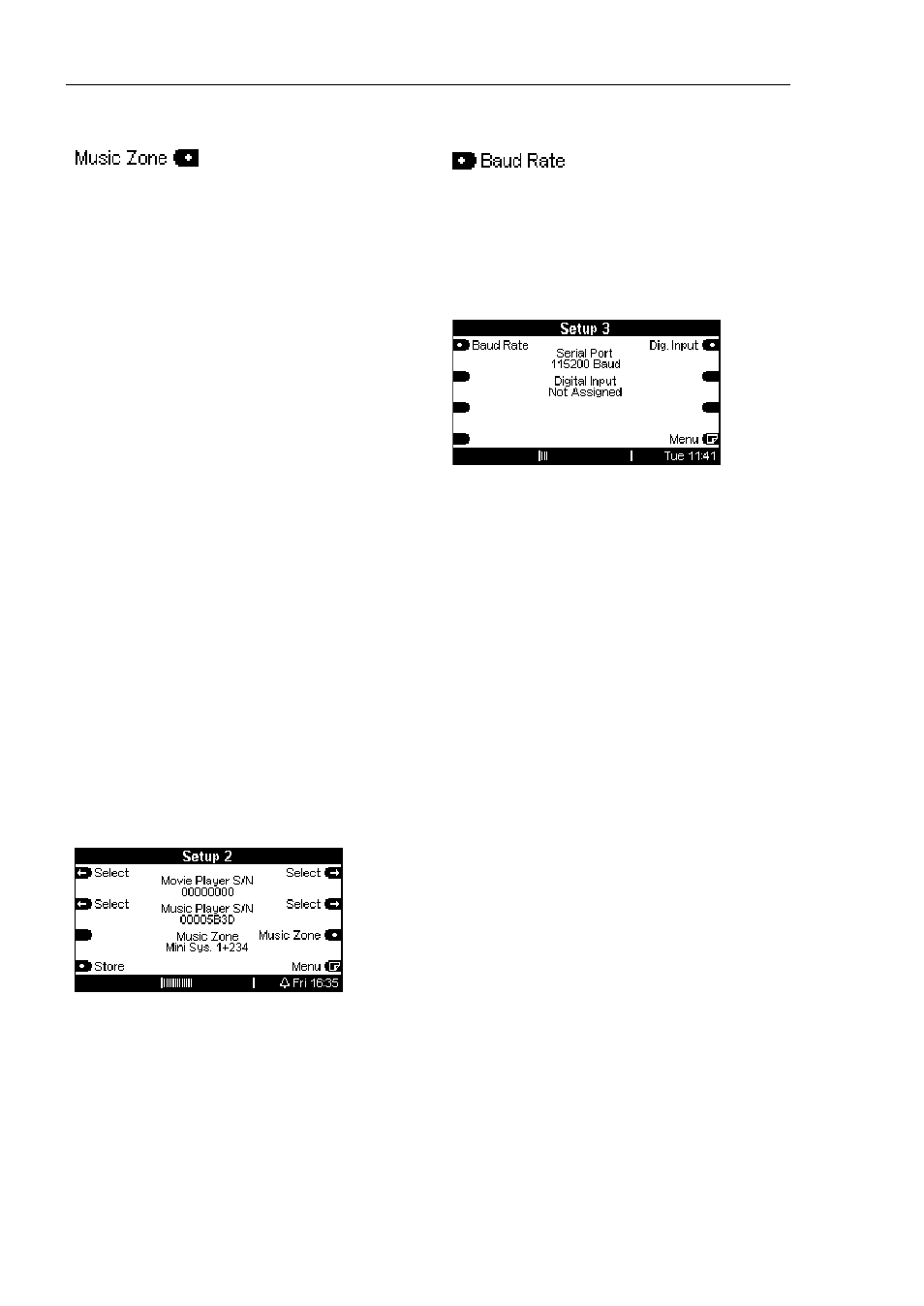

Setup 2 : Music Zone
Mit dem Softkey Music-Zone legen
Sie fest, ob und mit welchem Kalei-
descape-Gerät Sie die Musikwieder-
gabe realisieren. Zur Auswahl steht
neben dem klassischen Kaleides-
cape-System mit der Einstellung
Music Player (4 Zonen Music Player)
nun auch das Mini System.
Mini System
Wenn Sie ein Mini System ver-
wenden, können Sie dessen 2
Zonenausgänge (Zone 2 + 3)
unterschiedlich auf die 4 Multiroom-
zonen des Revox-Systems verteilen.
Die Aufteilung kann folgendermaßen
gegliedert werden:
- Mini Sys. 1 + 234
- Mini Sys. 12 + 34
- Mini Sys. 123 + 4
Die Aufteilung des Audiosignals
erfolgt über die interne Matrix des
Video-Moduls.
Einstellungsbeispiel: 1 + 234
Setup 3 : Baudrate
Mit der Baudrate stellen Sie die
Kommunikationsgeschwindigkeit
zwischen dem Video-Modul und
dem Kaleidescape-Gerät ein.
Die eingestellte Geschwindigkeit im
Setup muss mit der Einstellung im
Kaleidescape-Gerät identisch sein.
Die Baurate kann individuell einge-
stellt werden. Es ist sicherzustellen,
dass die Baudrate im Kaleides-
cape-Setup (Music- oder Movie-
Player, Server, Mini System) mit
der Einstellung im Kaleidescape-
Modul übereinstimmt, siehe Seite
11.
Baudrate Kaleidescape Server:
Die Baudrate des Kaleidescape-
Servers ist fest vorgegeben und
beträgt 115200 Baud. Wählen Sie
deshalb hier für den Kaleidescape-
Server die Einstellung 115200,
sofern die serielle Datenkommuni-
kation über den Server stattfinden
soll.
