DVD-Modul MK4
Re:source
6

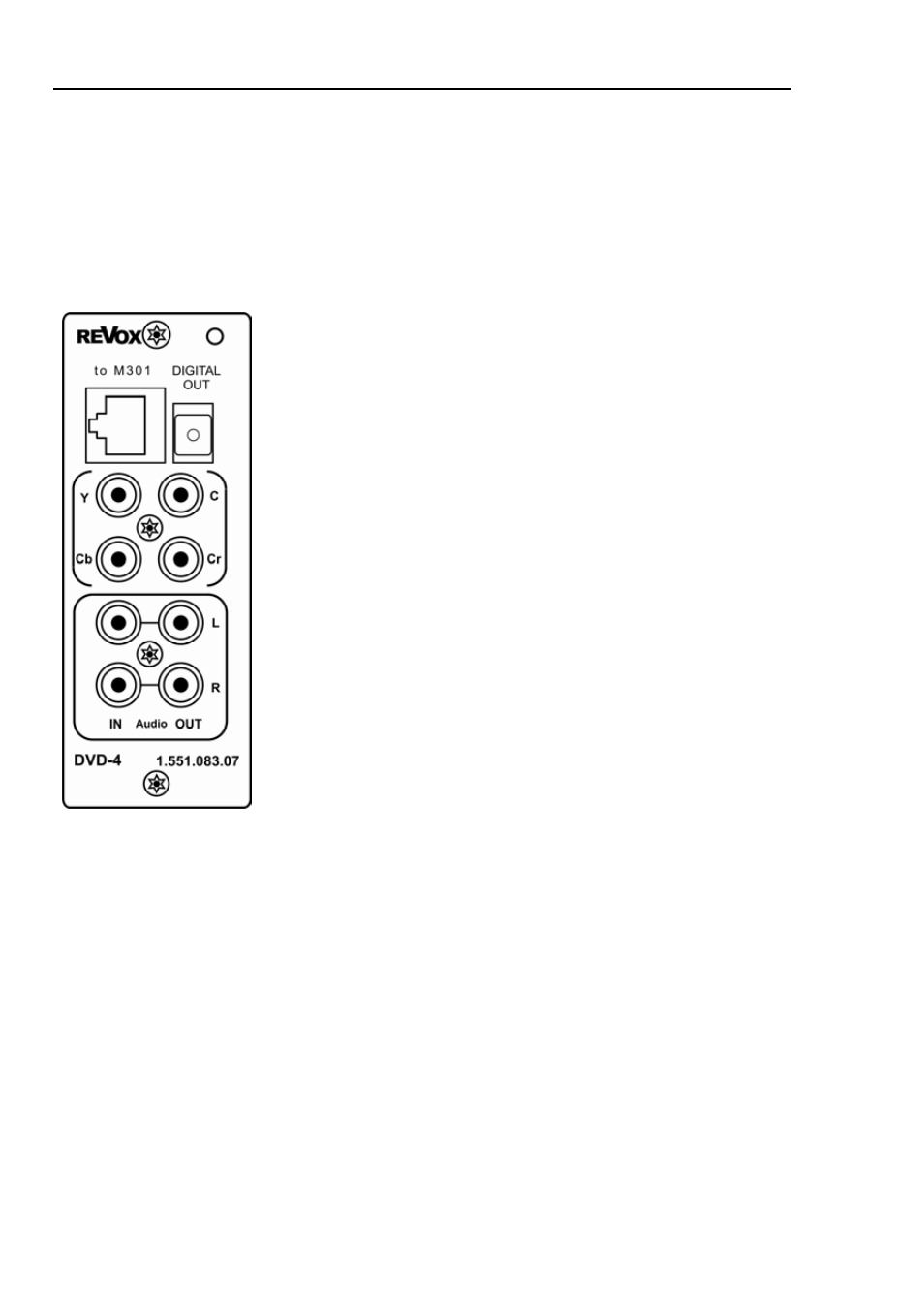

Anschlussfeld Cinch
Es ist auch optional eine Cinch-Version
verfügbar, die die Audio- und Video-
signale einzeln über Cinchbuchsen
ausgibt.
Cinch-Verbindung
Folgende Videoausgangssignale
können an den Cinchbuchsen abge-
griffen werden:
Y
: CVBS-Video (FBAS)
Y/C
: S-Video (S-VHS)
Y/Cb/Cr : Komponentensignal
Neben den Videosignalen werden
auch die Audiosignale einzeln
ausgegeben:
Audio OUT
: L + R
Audiosignal für Tonwiedergabe der CD
/DVD-Quelle über die Fernsehlaut-
sprecher oder für externe Aufnahme-
zwecke.
Audio IN
: L + R
Eingang für Audiosignale, z.B.
Fernsehton, die über die M51-Quelle
TV/ Video wiedergegeben werden
können.
Digital Out
Mit dem optischen Digitalausgang
DIGITAL OUT (TOS-Link Buchse) kann
der Ton von CD/ DVD zu externen
Geräten (z.B. Digital-Recordern)
weitergeleitet werden.
to M301
Anschluß der Steuerleitung für den
Videoswitch M301. Weitere Infos Seite
7-9.
