Anschluss server
02
25

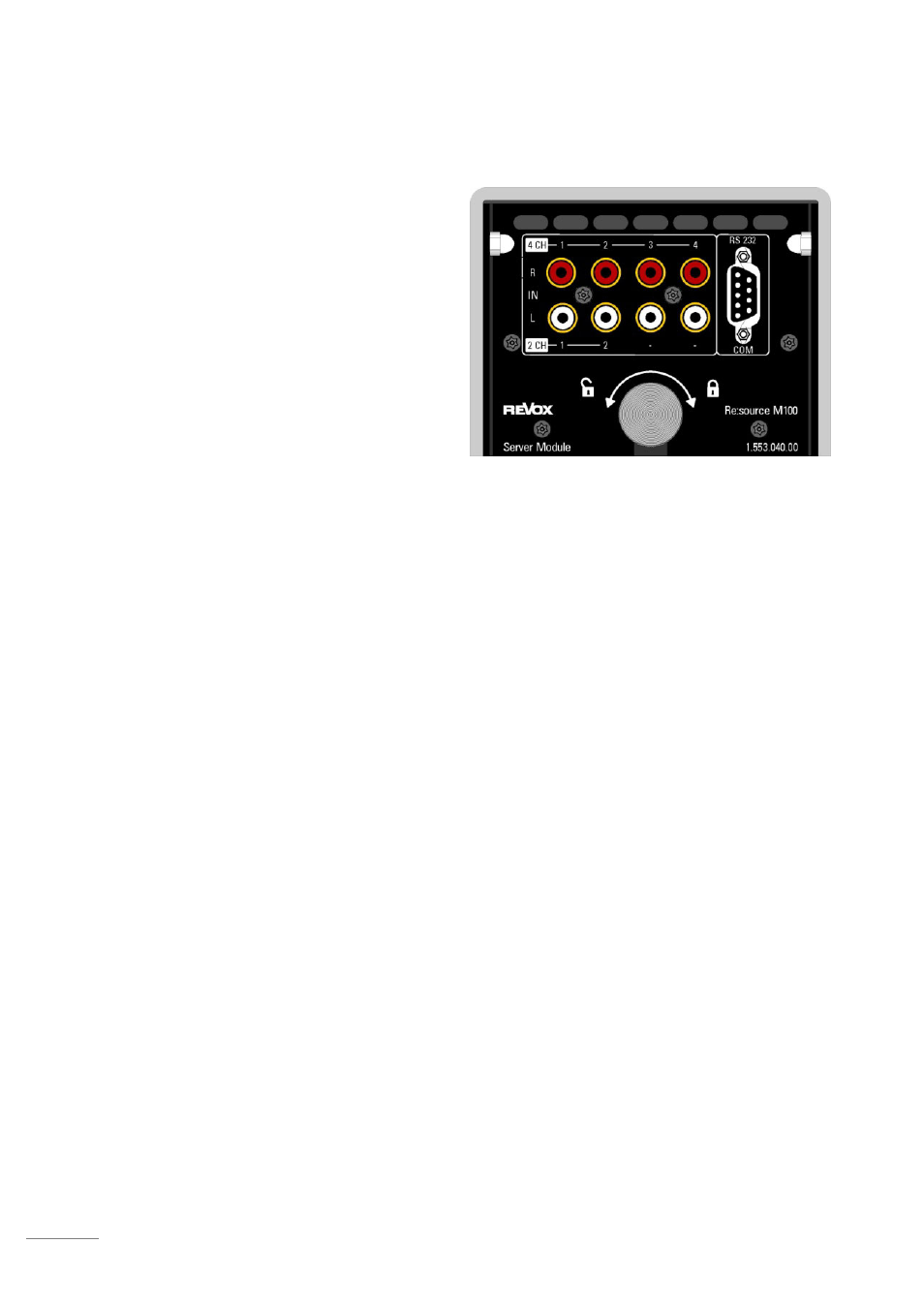

Anschluss Server modul 02
RS232-Verbindung
Die Kommunikationsschnittstelle RS 232
wird bei allen Serverkonfigurationen mit
einem 9-poligen SubD- Kabel (1:1 Ver-
bindung) mit dem Musikserver
ver-
bunden.
Audio-Verbindungen
Das Server-Modul ist für ein 4-Zonen-
Multiroomsystem ausgelegt und hat somit
auch 4 unabhängige Audioeingänge; für
jede Zone einen Eingang :
IN 1 für Zone c
IN 2 für Zone d
IN 3 für Zone e
IN 4 für Zone f
Im Multiroombetrieb müssen bei dem 4-
Zonen-Musikserver M37 bzw. M57 alle 4
Audioeingänge, bei dem 2-Zonen-
Musikserver M37 dementsprechend die
ersten zwei Audioeingänge durch ein
Stereo-Cinch-Kabel mit dem Musik-
server verbunden werden.
Informationen zu der jeweiligen Ver-
kabelung finden Sie im nächsten Kapitel.
