Voxnet 218 Wandtastatur
24
Verkabelung
Die Voxnet 218 wird über einen 3-poligen
schraubbaren Steckverbinder dem
Voxnet 219 Verstärker verbunden.
Bei der Verkabelung zwischen Voxnet
219 und der Wandtastatur Voxnet 218 ist
darauf zu achten, dass bei einem CAT-
Kabel (S/FTP, F/FTP) die Schirmung auf
beiden Seiten mit der GND-Leitung zu
verbinden. Zudem sollte ein Adern-
pärchen für ein Signal zusammen-
geschlossen werden. Beide Maß-
nahmen erhöhen den Leitungsquer-
schnitt und verringern somit den
Spannungsabfall im Kabel. Mit dieser
Verkabelungsvariante können Kabel-
längen bis zu 100 m realisiert werden.

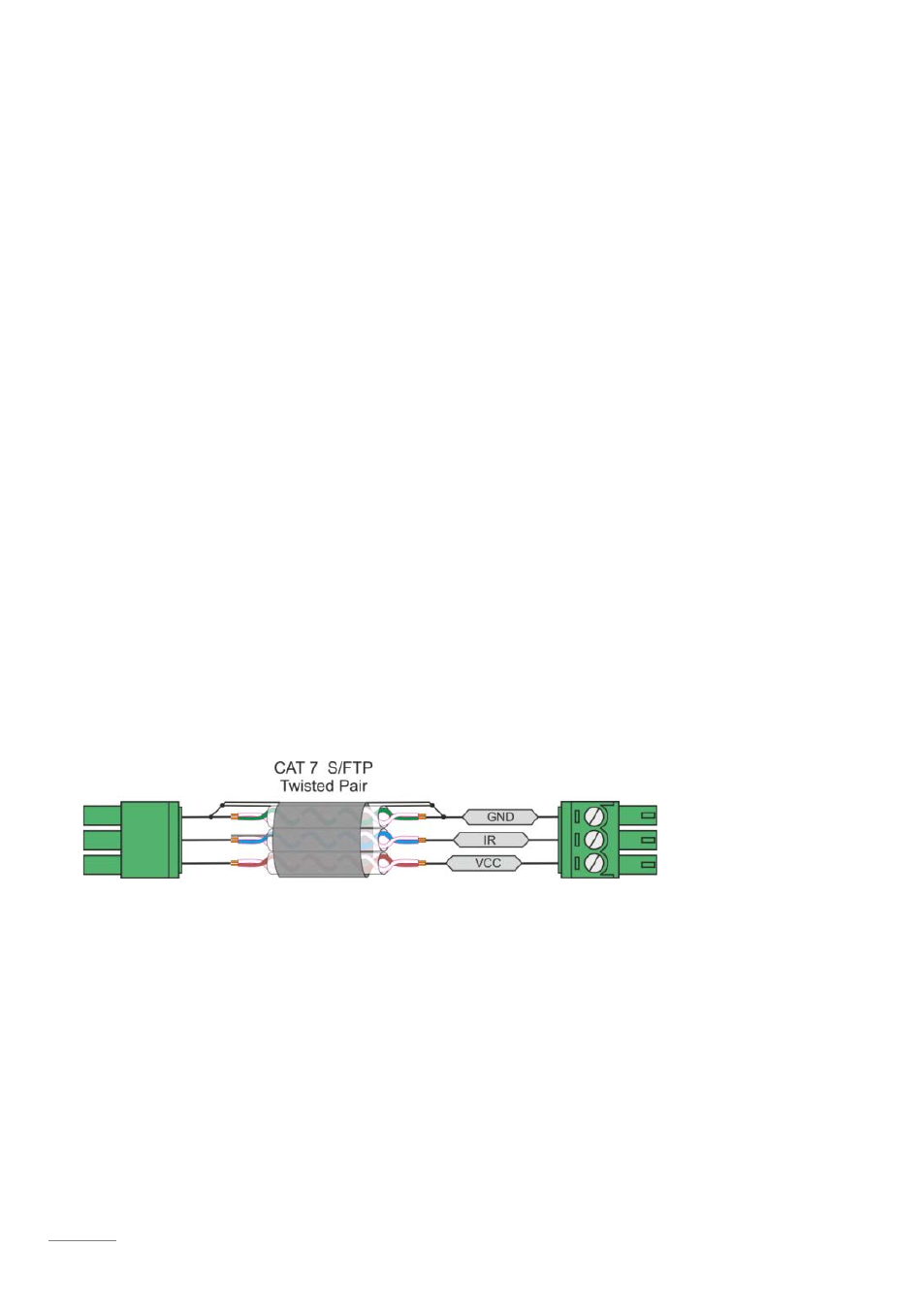

CAT-Kabel-Verkabelungsschema Parallelschaltung
Bei größeren Räumen kann es sinnvoll
sein, zwei Voxnet 218 Wandtastaturen
an verschiedenen Stellen im Raum zu
platzieren. Es dürfen 2 Voxnet 218
parallel betrieben werden, d.h. alle 3
Signalleitungen (GND, IR, VCC) werden
parallel verbunden.
Damit es bei der Verwendung von
Fernbedienungen nicht zu Doppel-
befehlen kommt, wird empfohlen bei
einer Voxnet 218 Wandtastatur den IR-
Empfänger zu deaktivieren. Dies wird
über einen DIL-Schalter (DIL 1) auf der
Rückseite der Wandtastatur eingestellt –
siehe auch nächstes Kapitel
„Technische Daten)
Der IR-Link, inkl. des Trigger-Out des
Voxnet 219, darf mit maximal 80 mA
belastet werden. Der nominale Strom-
bedarf einer Voxnet 218 liegt bei 23 mA.
