Revox M117 Entertainment Systems Benutzerhandbuch
Seite 12
Revox Entertainment System
Einleitung
Revox Entertainment System M117
Seite 11
3 VGA
Ausgang
Verbinden Sie den VGA Ausgang des
M117 mit Ihrem Bildwiedergabegerät,
wenn dieses die digitalen Formate des
HDMI Standards nicht unterstützt.
4/12/17 2-fach USB 2.0
Diese USB Anschlüsse unterstützen den
USB 2.0 Standard.

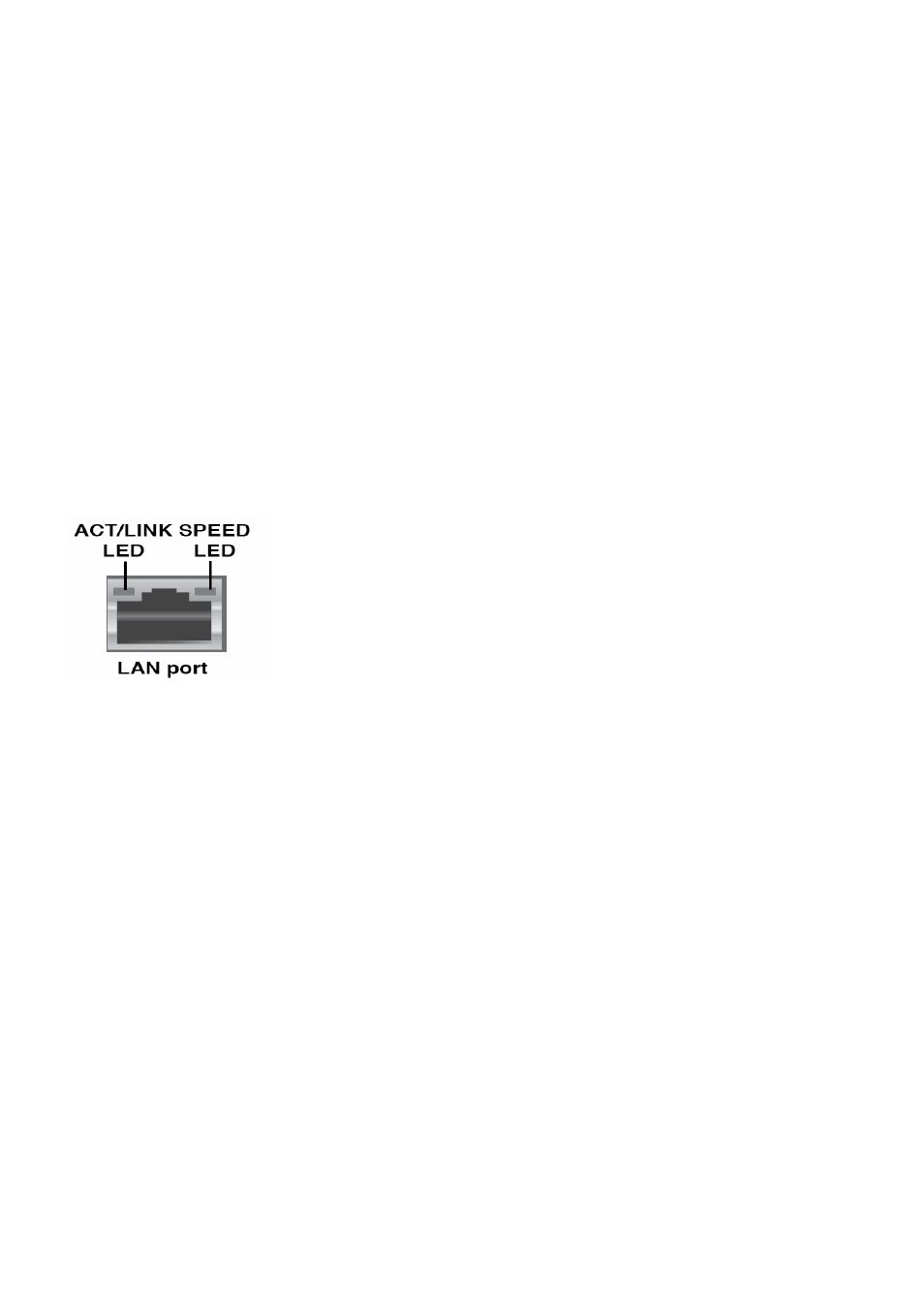

5 LAN RJ-45 Anschluss
Dieser Anschluss erlaubt eine Gigabit
Verbindung an ein LAN Netzwerk.
Status der LEDs
ACT/Link LED
Aus – Keine Verbindung
Orange – Verbunden
Blinken – Datenverkehr
Speed LED
Aus
–
10
Mbit/s
Orange – 100 Mbit/s
Grün –
1
Gbit/s
8 Analoger Audio Eingang
Dieser Eingang wird im M117 nicht un-
terstützt.
6/7/9/11 Analoge Audio Ausgänge
Je nach den im M117 vorgenommenen
Audio Einstellungen werden diese Aus-
gänge unterstützt. Werkseitig ist der
Ausgang 9 für die Frontlautsprecher
eingestellt.
Die Ausgänge sind wie folgt belegt:
6 Center/Subwoofer
7 Rückwertige
Lautsprecher
9 Front-Lautsprecher
11
Seiten-Lautsprecher
9 Analoger Audio Ausgang
Verwenden Sie diesen Audio Ausgang,
wenn Sie einen Stereoverstärker ohne
digitalen Audioeingang nutzen möchten.
10 Mikrofon Anschluss
Dieser Anschluss wird vom M117 nicht
unterstützt.
13 IEEE 1394a
Dieser Anschluss bietet eine Hochge-
schwindigkeitsanbindung an Au-
dio/Video Geräte, externe Speicher oder
auch mobile Geräte.
14 eSATA
Über diesen Port können externe eSata
Speicher angeschlossen werden.
15 DVI-D Videoausgang
Dieser Anschluss ist für DVI-D kompatib-
le Geräte vorgesehen und unterstützt
das HDCP Protokoll.
16 HDMI Videoausgang
Schließen Sie über den HDMI Ausgang
das Revox Entertainment System an ein
Bildwiedergabegerät an. Dieser An-
schluss unterstützt das HDCP Protokoll.
