Montage & Anschluss M203 EIB/ KNX
5

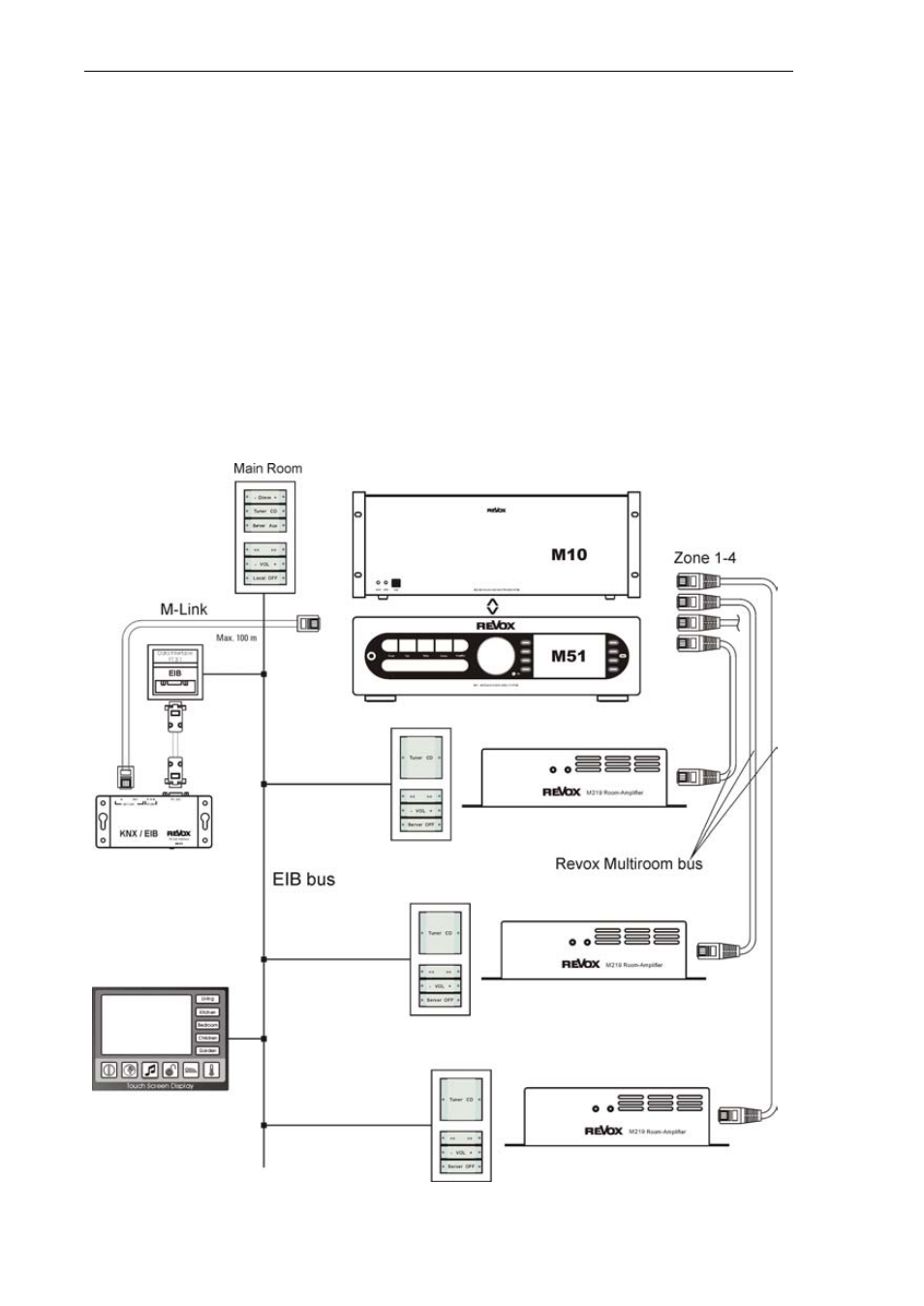

Verkabelungsschema
Die KNX Wandtastereinheiten werden in den jeweiligen (Neben)-
Räumen installiert, die ein Revox Multiroomsystem besitzen. Durch
diese oder von einem anderen KNX-Teilnehmer (z.B. KNX Touch
Panel) wird eine „Revox-Adresse“ abgesendet und über die KNX-
Datenschnittstelle (M203 KNX) auf das Revox-Systems geschickt. Das
Revox-System führt die entsprechende Funktion aus und gibt, je nach
Funktionsart eine Rückmeldung. Im Beispiel unten wurde die
Hauptgruppenadresse 10 gewählt.
Diese Rückmeldung wird wiederum über die Datenschnittstelle in den
KNX-Bus geschickt. Mit dieser Rückmelde-Adresse kann eine ent-
sprechende LED z.B. auf dem Tuner-Button geschaltet werden, oder
aber ein Text auf einem Display (z.B. Quelle) angezeigt werden.
X=10
