Konfiguration
M200 Mk2
9
Verbindung:
M200 mit IR-Bedieneinheit
Buchse: IR-Link
Setup:
# 3 – ab Seite 13
M219:
Ja
Die Verbindung mit einem IR-
Empfänger oder einer Wandbe-
dienung erfolgt über die 3-polige,
schraubbare Phönix-Steckverbindung.
Als Kabel empfiehlt Revox ein zwei-
adrig-abgeschirmtes Kabel (Mikrofon-
Kabel), bei dem die Abschirmung als
Masse dient. Die Länge dieses Kabels
darf maximal 30m betragen.
Bitte achten Sie bei der Inbetriebnahme
unbedingt auf die korrekte Polung, da
ansonsten Schäden auftreten können.
Symbole:
+ Positive Spg. 12-20 V (DC)
IN IR-Signal
- Masse (GND)
Wichtig
Die Steuerung der Relais über
die IR-Fernbedienung (Relais-Funktion:
Remote
) ist nur möglich, wenn der IR-
Empfänger (z.B. M204, M208) direkt mit
dem M200 über den IR-Link-Eingang ver-
bunden ist – siehe Abbildung auf Seite
18-20.
Maximale Anzahl von parallel
geschalteten IR-Empfängern pro
M200: 3 St.

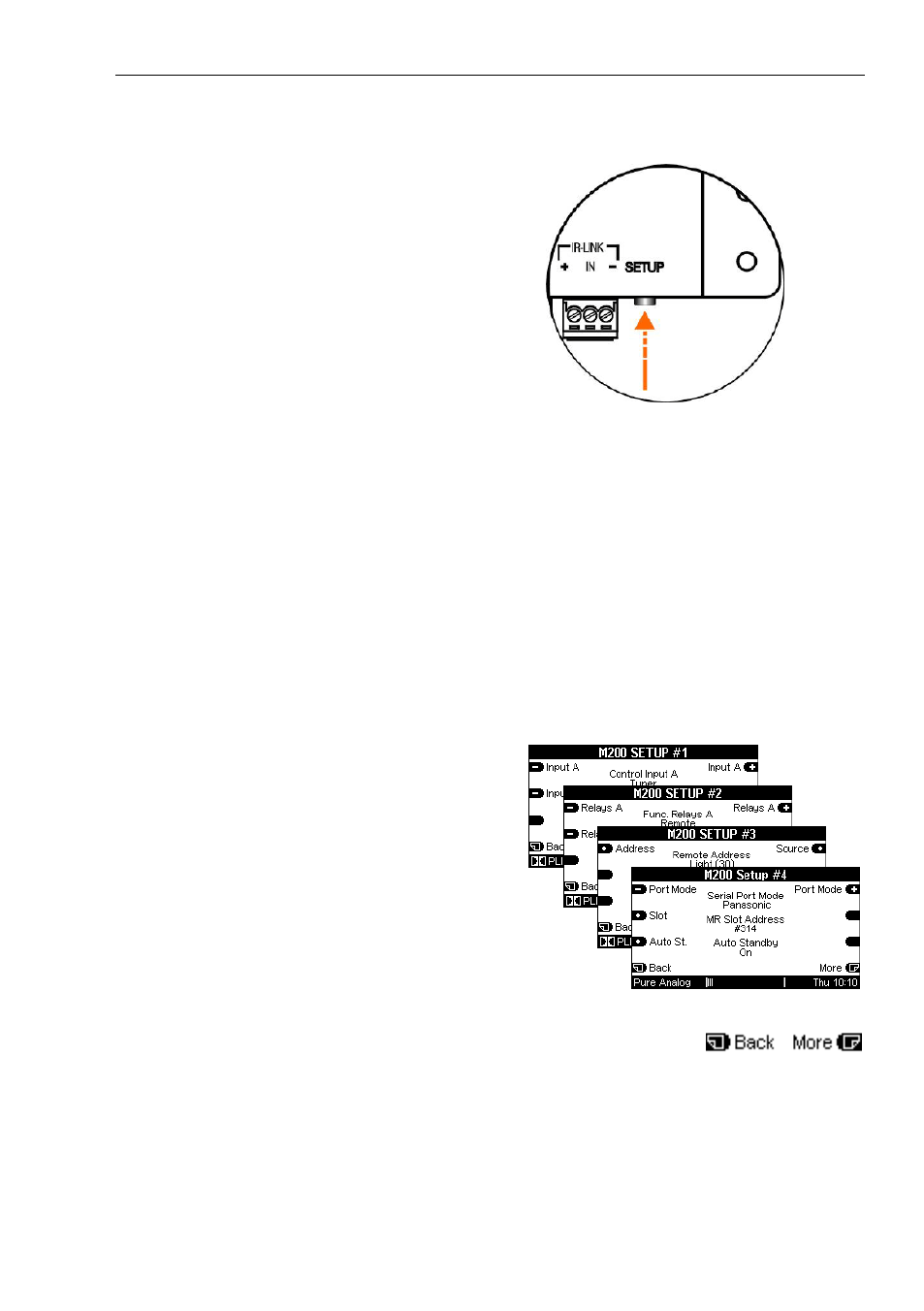

Setup-Taste
Mit der Setup-Taste rufen Sie das
M200-Menü auf, welches im M100/
M51-Display angezeigt wird.
Ist das M200-Interface mit einem M219-
Nebenraumverstärker verbunden, dient
auch hier das Display des M51 als
Anzeigemedium.
Bei einer M10-Installation erfolgt die
Anzeige über das M230-Dienst-
programm bzw. M-Scope.
Mit den Softkeys
kann man zwischen den Seiten #1 und
#5 wechseln. Die Setup-Seite #5
erscheint nur, wenn auf Seite #4 als
Serial Port Mode
ein Videogerät
angewählt wurde.
