Slot-Auswahl für M219
M219 Betrieb - Abb. Seite 14
Im Verbund mit dem M219
definiert die Slot-Adresse die
Zugehörigkeit zum Nebenraum-
verstärker. Ein M203 kann nur an
einen Nebenraumverstärker mit
der Adressierung 1-4 ange-
schlossen werden.
Durch die Slot-Adresse legt man
fest, mit welchem Nebenraum-
verstärker das M203-Interface
kommunizieren soll. Durch das
Bussystem ist dies notwendig,
obwohl das M203 jeweils einzeln
mit dem M219 verbunden ist. Pro
Nebenraumverstärker kann nur ein
M203-Interface benutzt werden.
Adress-Zugehörigkeit:
x 1 Ö x 11
x 2 Ö x 12
x 3 Ö x 13
x 4 Ö x 14
x 5
x 6
x 7
x 8
x 1 – x 4:
nur M219
x 5 – x 8: M217 oder M219
x 11 – x 14: nur M203
In der Abbildung A könnte man an
die M219-Verstärker 31-34 jeweils
ein M203 anschließen. Die M219-
Verstärker 35 und 38 dürfen
dagegen nicht mit einem M203-
Interface verbunden werden.

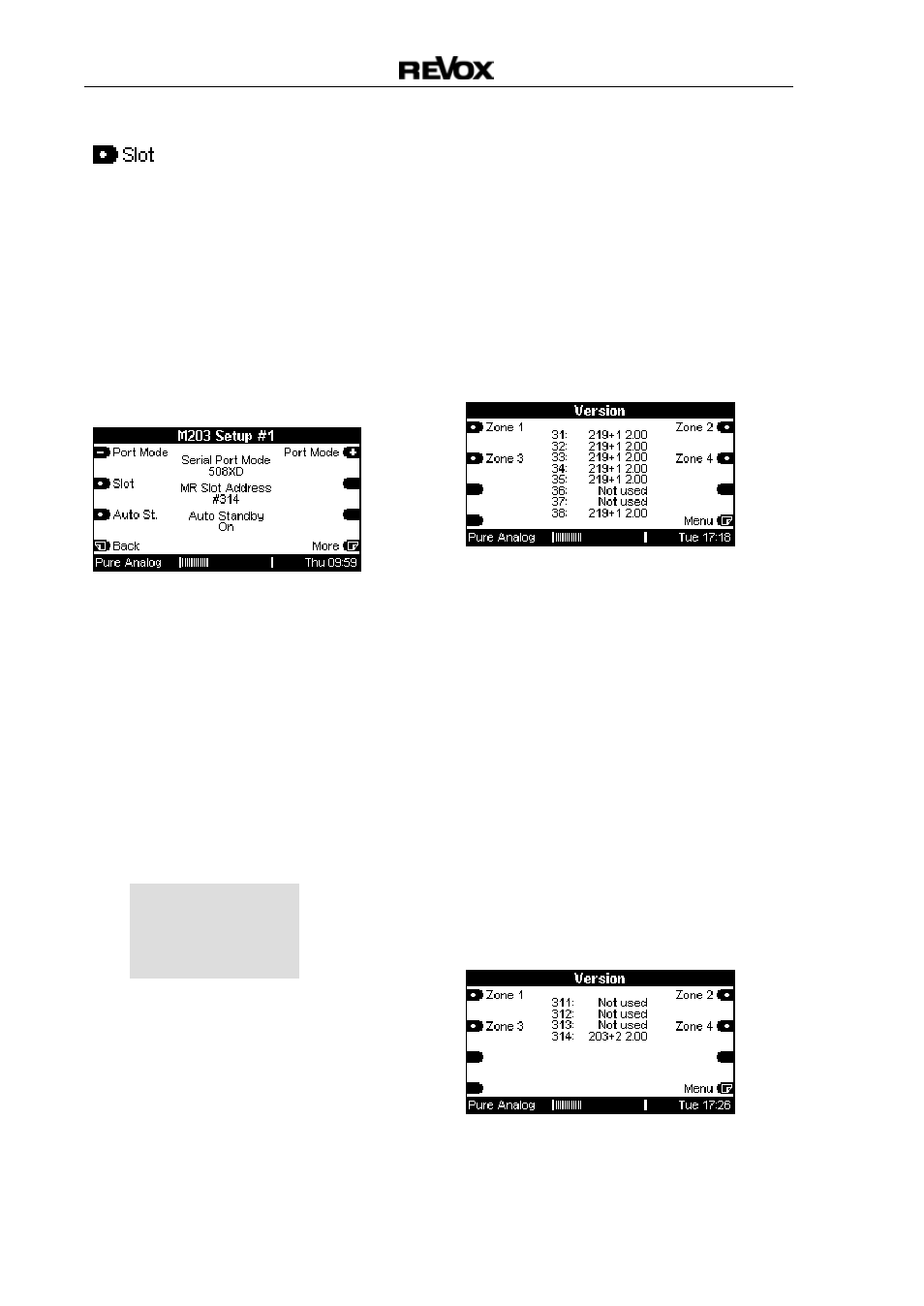

Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die
Multiroom-Versionsliste der Zone 3
für die M203 Interfaces. Man
erreicht dieses Menü durch wieder-
holtes Drücken des Softkeys Zone
im Untermenü von:
Setup Ö Multiroom Ö Version
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4
ein M203-Interface durch die Slot-
adresse 314 zugeteilt. Die Ver-
stärker 1-3 besitzen kein M203.
Abb. B) Versionliste Multiroom/ Zone 3
