FUNK ERSCHÜTTERUNGSMELDER
MIT MAGNETKONTAKT
AVD-100
avd100_de 11/12
Der drahtlose Erschütterungsmelder mit Magnetkontakt AVD-100 ist für den Betrieb im
bidirektionalen ABAX-System bestimmt. Der Melder wird vom Funkbasismodul ACU-100 in
der Programmversion 1.06 oder höher sowie von der Zentrale INTEGRA 128-WRL bedient.
Die Anleitung bezieht sich auf Melder mit der Elektronikversion 1.2 D oder höher.
Der Erschütterungsmelder, dank erweiterter Mechanismen der Signalbearbeitung vom
piezoelektrischen Sensor, unterscheidet naturelle Erschütterungen aus der Umgebung, von
denen die das Einrennen der Tür oder Zerschlagen des Fensters hervorrufen. Es wird
die Amplitude, die Dauerzeit, und die Anzahl der Erschütterungen des vom Sensor
kommenden Signals analysiert. Die Sensibilität des Melders und die Anzahl der
Erschütterungen, nach denen die Verletzung gemeldet wird, wird
auf dem Funkweg definiert.
Der Magnetkontakt signalisiert die Verletzung nach der Entfernung
des Magnets vom Reedkontakt, was bedeutet, dass der Stromkreis
geöffnet wurde. Der Magnetkontakt enthält 2 Reedkontakte. Es wird
fernprogrammiert, welcher von denen aktiv sein soll.

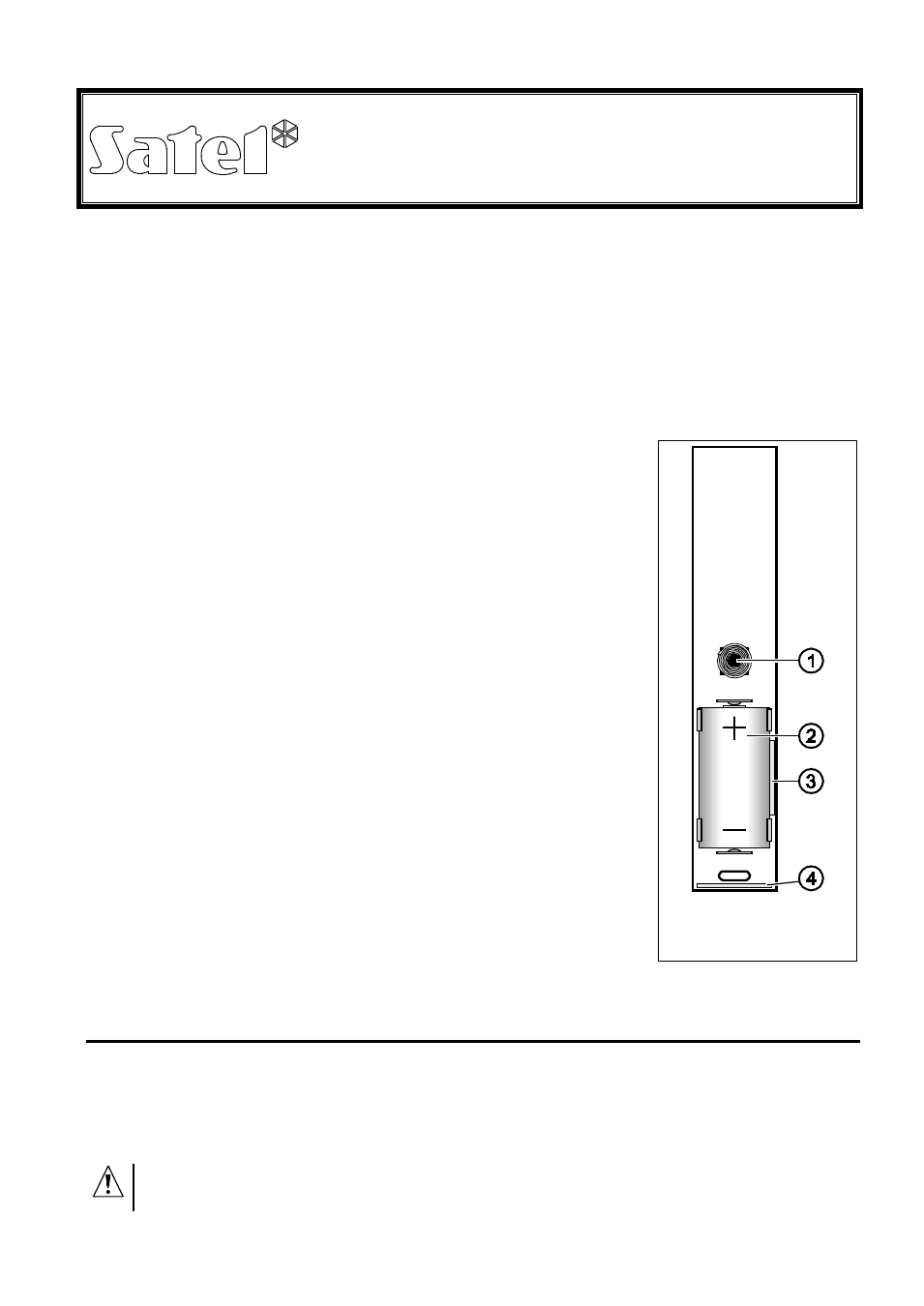

Erklärungen zur Abbildung 1:
1 - Sabotagekontakt, der auf das Öffnen des Gehäuses oder auf
das Trennen von der Unterlage reagiert.
2 - Lithium-Batterie CR123A / Spannung 3 V gespeist, die einen
ca. 3-jährigen Betrieb sichert. Der Melder kontrolliert den
Batteriezustand. Wenn die Spannung bis 2,6 V fällt, dann
wird die schwache Batterie gemeldet. Die Signalisierung der
schwachen Batterie dauert so lange, bis sie gewechselt wird.
3 - Lage des vertikalen Reedkontaktes (auf der anderen Seite
der Elektronikplatine montiert).
4 - Lage des horizontalen Reedkontaktes (auf der anderen Seite
der Elektronikplatine montiert).
Die LED-Diode funktioniert nur im Testmodus:
− bei der Fernabfrage leuchtet 80 Millisekunden lang;
− nach einer Verletzung leuchtet 2 Sek. lang (nachdem der
Erschütterungsmelder Schwingungen erfasst oder nachdem
der Magnet vom Reedkontakt getrennt wird) oder nach einer
Sabotage (Öffnen des Sabotagekontaktes).
1. Montage
Der Melder ist für Montage in Innenräumen bestimmt. Bei der Anwendung des
Magnetkontaktes zur Überwachung eines Fensters oder einer Tür, montieren Sie den
Kontakt am Tür-/Fensterrahmen, und den Magnet am Tür-/Fensterflügel. Die Montage auf
einer ferromagnetischen Oberfläche wird nicht empfohlen, weil dies zum fehlerhaften
Funktionieren des Magnetkontaktes führen kann.
Bevor Sie den Melder fest montierten, prüfen Sie den Pegel des vom Melder an
das Funkbasismodul ACU-100 oder an die Zentrale INTEGRA 128-WRL
Abb. 1. Elektronikplat.
des Melders.
