S-4
MAGNETKONTAKT
s4_de 07/11
1. Eigenschaften
• Magnetkontakt für die Aufbaumontage.
• Klemmen, dank den die Leitungen weder angeschraubt noch gelötet werden müssen.
• Eine zusätzliche Klemme für einfache Montage des EOL Widerstands im Gehäuse.
• Sabotagekontakt.
• Zusätzliche Distanzunterlagen.
2. Montage
Der Magnetkontakt ist für die Montage in Innenräumen vorgesehen. Der Reedkontakt ist am
feststehenden Teil (z.B. am Fenster- oder Türrahmen), und der Magnet am beweglichen Teil
(z.B. Fenster- oder Türflügel). Die Montage auf einer ferromagnetischen Oberfläche wird
nicht empfohlen, weil dies zum fehlerhaften Funktionieren des Magnetkontaktes führen kann.
1. Das Gehäuse mit dem Reedkontakt öffnen (die Schraube ausschreiben und den Deckel
abnehmen).
2. Eine Öffnung in der Hinterwand für die Leitungen fertigen. Soll die Distanzunterlage
verwendet werden, dann auch darin gleiche Öffnung fertigen.
3. Die Leitungen (und optional den Widerstand) an entsprechende Klemmen anschrauben.
Beschreibung der Klemmen:
NC - Reedkontakt;
M
- Klemme für einfache Montage des EOL Widerstandes;
TMP - Sabotagekontakt.

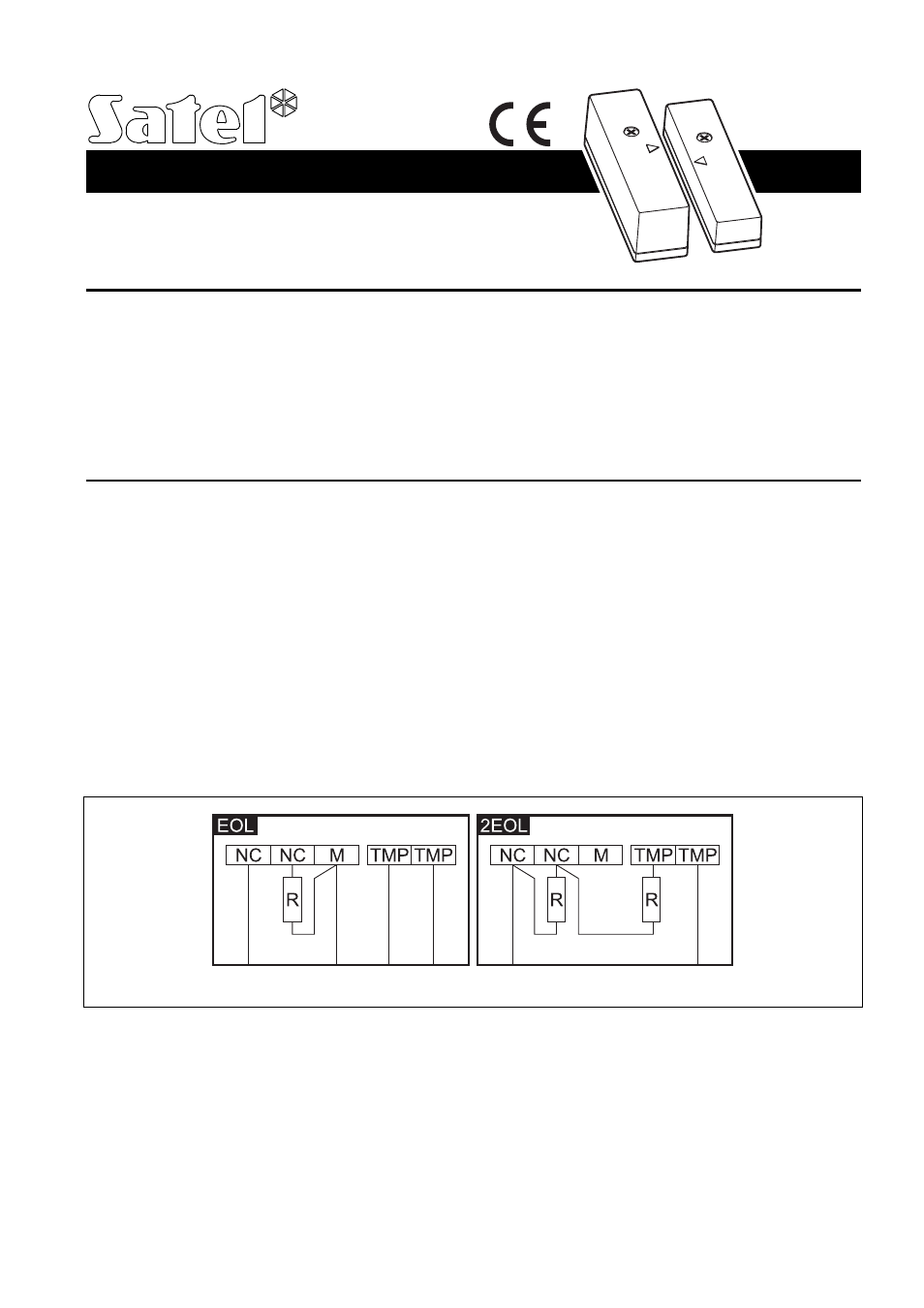

Abb. 1. Anschluss der Leitungen und Widerstände für die Konfiguration EOL und 2EOL.
4. Mit den Schrauben die Hinterwand des Gehäuses mit dem Reedkontakt (und optional die
Distanzunterlage) an die Montagefläche anschrauben. Es wird empfohlen, den an der
Hinterwand des Gehäuses befestigten Reedkontakt von der Seite des Magneten zu
montieren (nach Schließen des Gehäuses soll der Pfeil auf dem Deckel an den Magnet
gerichtet werden).
5. Das Gehäuse mit dem Reedkontakt schließen (den Deckel schließen und die Schraube
einschrauben).
6. Das Gehäuse mit dem Magnet öffnen (die Schraube ausschrauben und den Deckel
abnehmen).
