ÜBERFALLMELDER
MIT ALARMSPEICHER
PNK-1
pnk1_de 04/07
Der Überfallmelder mit Alarm-
speicher
dient zur sofortigen
Alarmauslösung bzw. zur stillen
Weiterleitung des Alarms an eine
Notrufempfangszentrale. Der
Überfallmelder wird in den Banken,
im Großhandel, in Läden und
anderen Objekten eingesetzt
werden, die häufig zum Ziel von
Raubüberfällen werden.
Der Überfallmelder arbeitet mit allen
Alarmzentralen zusammen, die
Melder vom Typ NC bedienen
können. Im Inneren des Melders
befindet sich ein Reedkontakt, der
bei Betätigung der Taste geöffnet
wird.
Die Feder, die die Taste nach ihrer
Betätigung automatisch zurückführt,
kann auf einfache Weise ausgebaut
werden. Dadurch wird der
ausgelöste Alarm mechanisch
gespeichert. Der Ausbau der Feder
bewirkt, dass die eingedrückte Taste so lange im Gehäuse stecken bleibt bis
man sie mit dem Schlüssel manuell zurückführt. Falls an einem
Zentraleneingang mehrere Überfallmelder angeschlossen werden, erlaubt die
Funktion des „mechanischen” Alarmspeichers einfach festzustellen, welche
Melder Alarm ausgelöst hat.
MONTAGE UND ANSCHLUSS
Vor der Montage werden im Boden oder im Deckel des Überfallmelders die
Sollbruchstellen für die Kabelöffnung herausgebrochen. Der Überfallmelder wird
auf ebener Unterlage mit zwei Schrauben, meistens an einer unsichtbaren
Stelle, z.B. unter der Schreibtischplatte, montiert. Der Überfallmelder kann
sowohl in waagerechter als auch in senkrechter Position montiert werden.
Werden in einem Alarmsystem mehrere Überfallmelder an dieselbe Überfalllinie
angeschlossen, sind sie in Reihe zu schalten.
Die Enden des Reedkontaktes werden über Montageklemmen mit den
Leitungen verbunden. Drei Montageklemmen ermöglichen den Einbau eines
Leitungsabschlusswiderstands im Gehäuse, ohne dass dabei gelötet werden

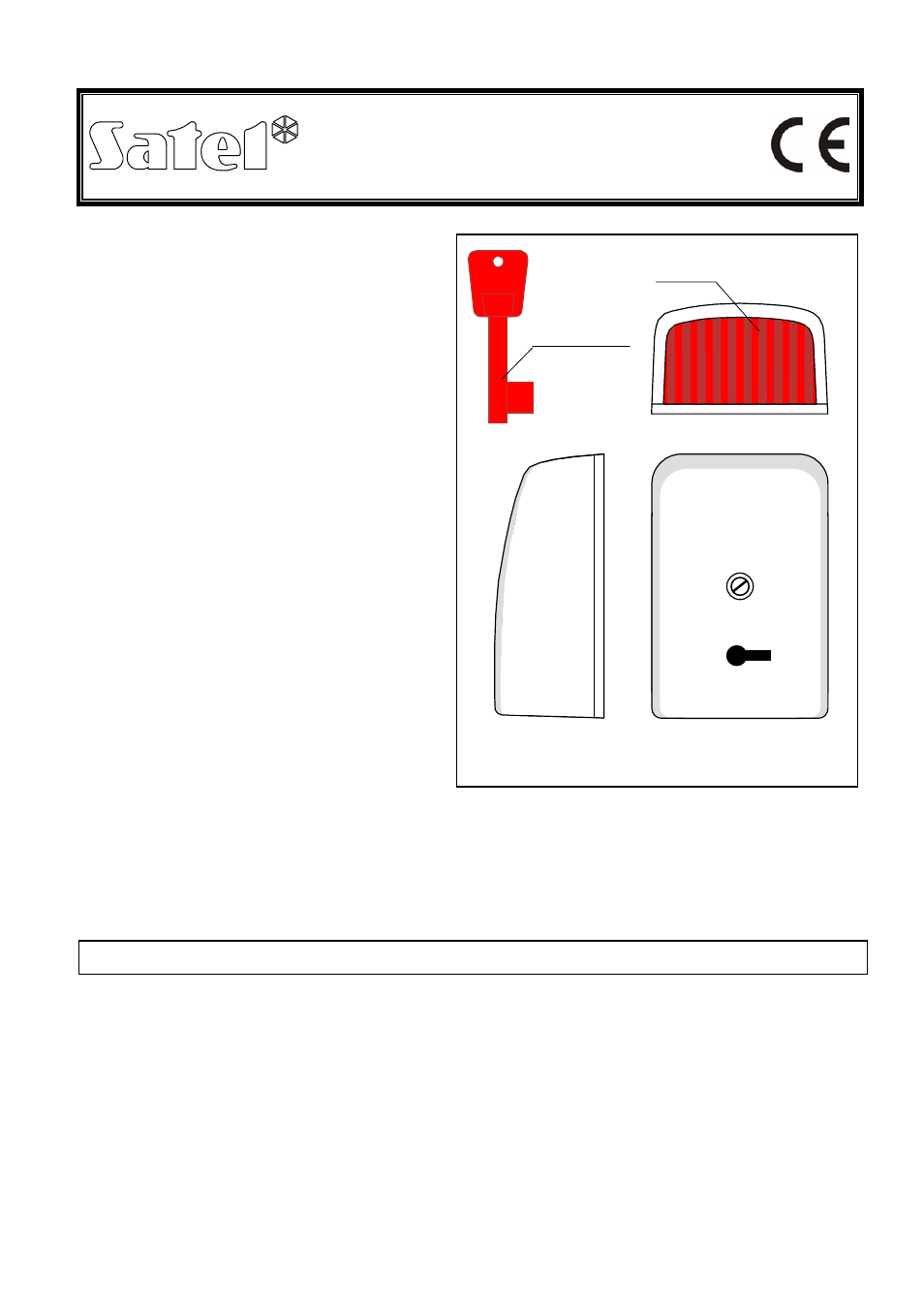

Abb. 1. Ansicht des Überfallmelders und
des Schlüssels
TASTE
(Seitenansicht)
(von unten)
SCHLÜSSEL
