SX6-TO
OPTISCHER SCHAUMSENSOR
sx6-to_de 10/14
Der optische Schaumsensor SX6-TO erkennt die Ausschäumung des Signalgebers. Er ist für
die Montage im Signalgeber SD-6000 von Satel vorgesehen.
Achtung: Der Sensor SX6-TO kann in den Signalgebern SD-6000 montiert werden, die nach
dem 1. August 2014 hergestellt wurden.
1. Elektronikplatine

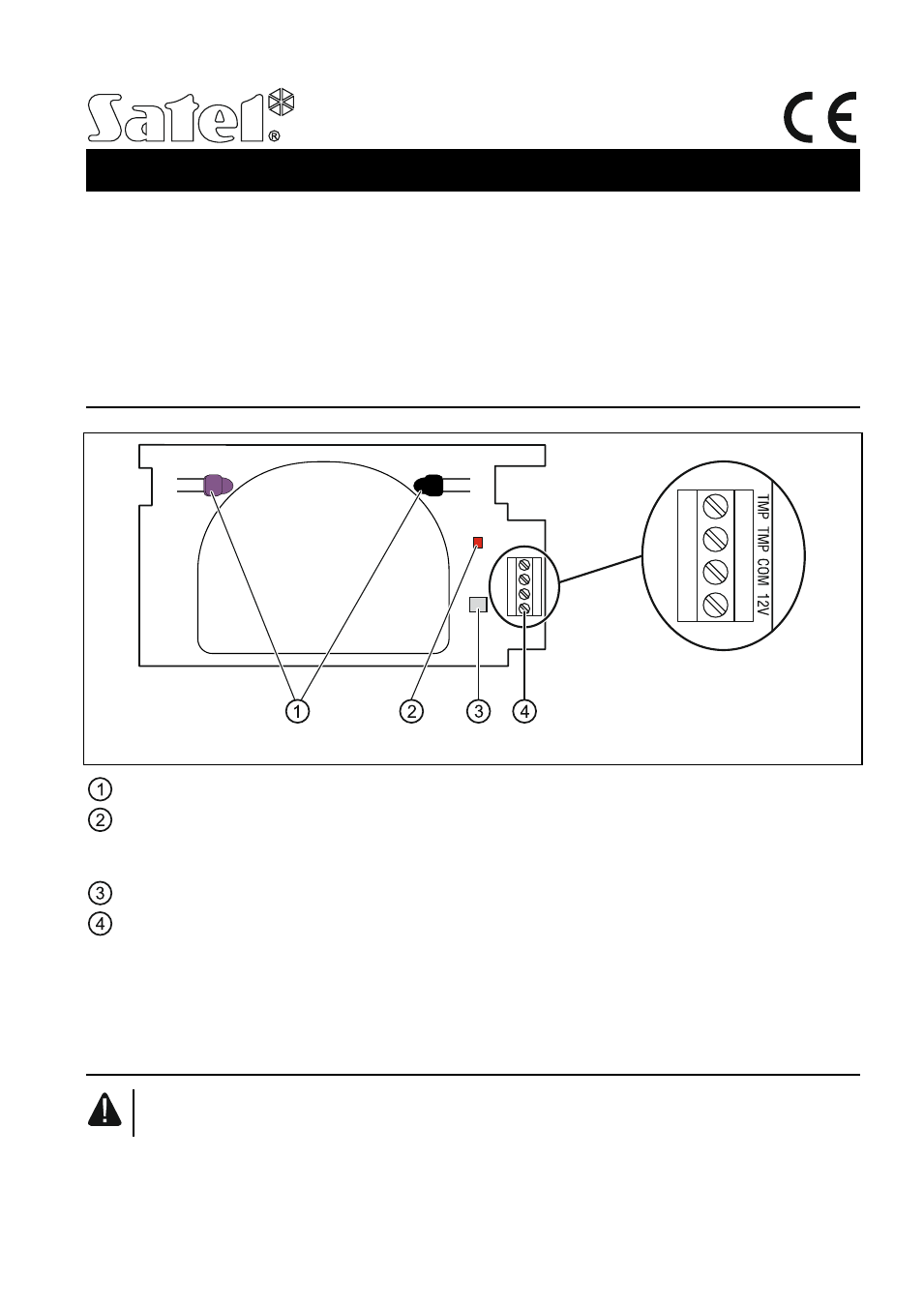

Abb. 1. Elektronikplatine des Sensors SX6-TO.
Dioden: Sende- und Empfängerdiode.
Rote LED-Diode. Leuchtet bei fehlender Kommunikation zwischen der Sende- und
Empfängerdiode. Die Diode wird nach 2 Sekunden von der Unterbrechung des
Infrarotstrahls aufgeleuchtet, und erlischt gleich nach der Behebung der Störung.
Relais.
Klemmen:
TMP - Sabotageausgang (Relaisausgang).
COM - Masse.
12V - Stromversorgungseingang.
2. Montage des Sensors
Alle elektrischen Anschlüsse sind bei ausgeschaltetem Stromversorgung
durchzuführen.
1. Schieben Sie die Platine SX6-TO in entsprechende Klemmen in der Unterlage des
Signalgebers hinein.
2. Schließen Sie die Stromversorgungsleitungen an die Klemmen 12V und COM an.
3. Verbinden Sie die Klemme TMP seriell mit dem Sabotagekontakt des Signalgebers.
