SZW-02

- 2 -

SATEL

Das Codeschloss SZW-02 kann auf zwei Weisen arbeiten:

Bistabiler Betrieb – ein korrekt eingegebenes Kennwort bewirkt die Umschaltung des Zustandes

von AUS (ausgeschaltet – die grüne LED leuchtet) auf EIN (eingeschaltet - die rote LED
leuchtet) und umgekehrt, bis zur nächsten Eingabe eines korrekten Kennworts.

Monostabiler Betrieb - ein korrekt eingegebenes Kennwort schaltet den Zustand für die Dauer der

programmierten Zeit (1s-999s) von AUS auf EIN.

Der Zustand der Relaiskontakte (NC-kurzgeschlossen/NO-getrennt) im Grundzustand des
Codeschlosses (AUS - die grüne LED leuchtet) wird im Programm festgelegt.

Die Tastaturbeleuchtung kann entweder ausgeschaltet sein, automatisch aktiviert werden (nach
dem Drücken einer beliebigen Taste) oder permanent eingeschaltet sein. Die Betriebsweise wird im
Programm festgelegt.

Das Schloss besitzt einen Deckelkontakt (Klemmen TMP), der bei Öffnen des Gehäuses oder
Trennen von der Unterlage geöffnet wird, sowie eine zusätzliche Leuchtdiode (SYSTEM - Klemmen
+LD, - LD) zur Signalisierung z. B. des Alarms, des Scharfschaltzustandes oder zur Übermittlung
einer anderen Information.

Die im Schloss programmierten Kennwörter und Parametereinstellungen sind in einem nicht
flüchtigen Speicher hinterlegt, so dass sie auch bei Abschalten der Stromversorgung nicht verloren
gehen.

III. INSTALLATION

KLEMMEN:

GND -

Masse

C

- Kontakt des Steuerrelais

+12V

- Eingang der Speisespannung

TMP -

Deckelkontakt

ALM

- Ausgang zur Signalisierung von

drei falschen Kennwörtern

+LD, -LD

- Klemmen der LED SYSTEM


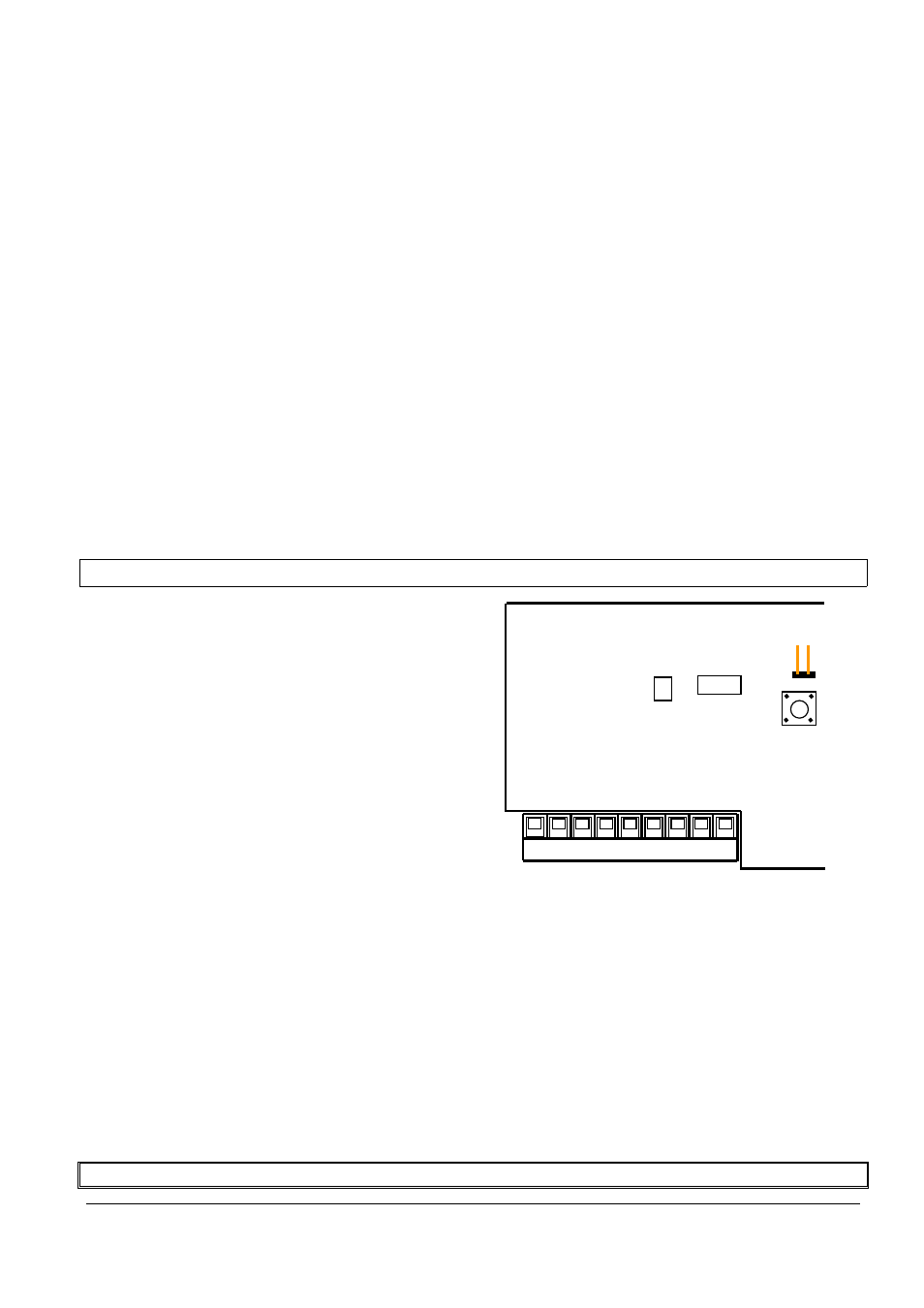

Abb 2. Ansicht eines Teils der Platine in der Version 2.1.

Das Schloss ist für die Montage auf Putz geeignet. Der Gehäuseboden wird an einen flachen Untergrund
festgeschraubt. Die Leitung ist durch die große viereckige Öffnung zu ziehen.


Die Einspeisung erfolgt mit Gleichspannung 9V bis 16V – die Speiseleitungen werden an die
Klemmen +12V und GND angeschlossen.

Die Leitungen der gesteuerten Einrichtung sind an die Klemmen C anzuschließen (Belastbarkeit der
Klemmen 2A, zulässige umgeschaltete Spannung 28V).
Der Ausgang ALM (OC-Ausgang) wird im aktiven Zustand an Masse angelegt. Die Belastbarkeit
des Ausgangs beträgt 30mA.

Die Klemmen TMP ermöglichen die Einfügung des Schlosses in den Sabotagekreis des Systems.

ACHTUNG! Die Speisespannung erst nach Durchführung aller Anschlüsse einschalten.

GND C C +12V TMP TMP ALM +LD -LD
