Satel DB9FC/RJ-KPL - Handbuch

®
KABELSATZ ZUR PROGRAMMIERUNG
VON GERÄTEN MIT RS-232 TTL PORT
DB9FC/RJ-KPL
db9fcrj_de 01/08
Der Kabelsatz DB9FC/RJ-KPL besteht aus: DB9FC/RJ Hauptkabel, RJ/PIN3 Adapter,
PIN3/RX Adapter und Verbinder mit zwei RJ-Buchsen (6-PIN). Die zwei ersten Kabel sind mit
gelben Fähnchen mit entsprechenden Symbolen gekennzeichnet.
Dieser Satz ersetzt zwei vorher hergestellte Kabel: DB9FC/PIN3 (oder RS-CA5/6/R-2/4) und
DB9FC/RJ. Dies erlaubt, den Computer an die Einrichtungen mit RS-232 TTL Schnittstelle
anzuschließen, unabhängig von in den Geräten angewendeten Buchsen (PIN3 oder RJ).
Der Kabelsatz DB9FC/RJ ist mit einem Wandler der Daten vom RS-232 Standard (-12V,
+12V) zum RS-232 TTL Standard (0V, +5V).
Der Kabelsatz ist für den Einsatz mit folgenenden Einrichtungen konzipiert:
−
Alarmzentralen CA-6, CA-5 (alle Elektronikversionen);
−
Funksteuerungen RX-2K, RX-4K, RE-4K;
−
Erweiterungsmodul für 433 MHz Handsender INT-RX
−
Zutrittskontroller ACCO-KP, ACCO-KP-PS.
Achtung: Die Kabel DB9FC/RJ hergestellt bis zum 2007 (inklusive 2007) und individuell
verkauft (ohne Adapter) sind nicht geeignet zur Programmierung der Zentralen
CA-5, CA-6 mit der PIN3-Buchse und der Funksteuerungen (auch bei Anwendung
hier erwähnter Adapter).
Die Abbildungen unten demonstrieren die Anschlussweise.

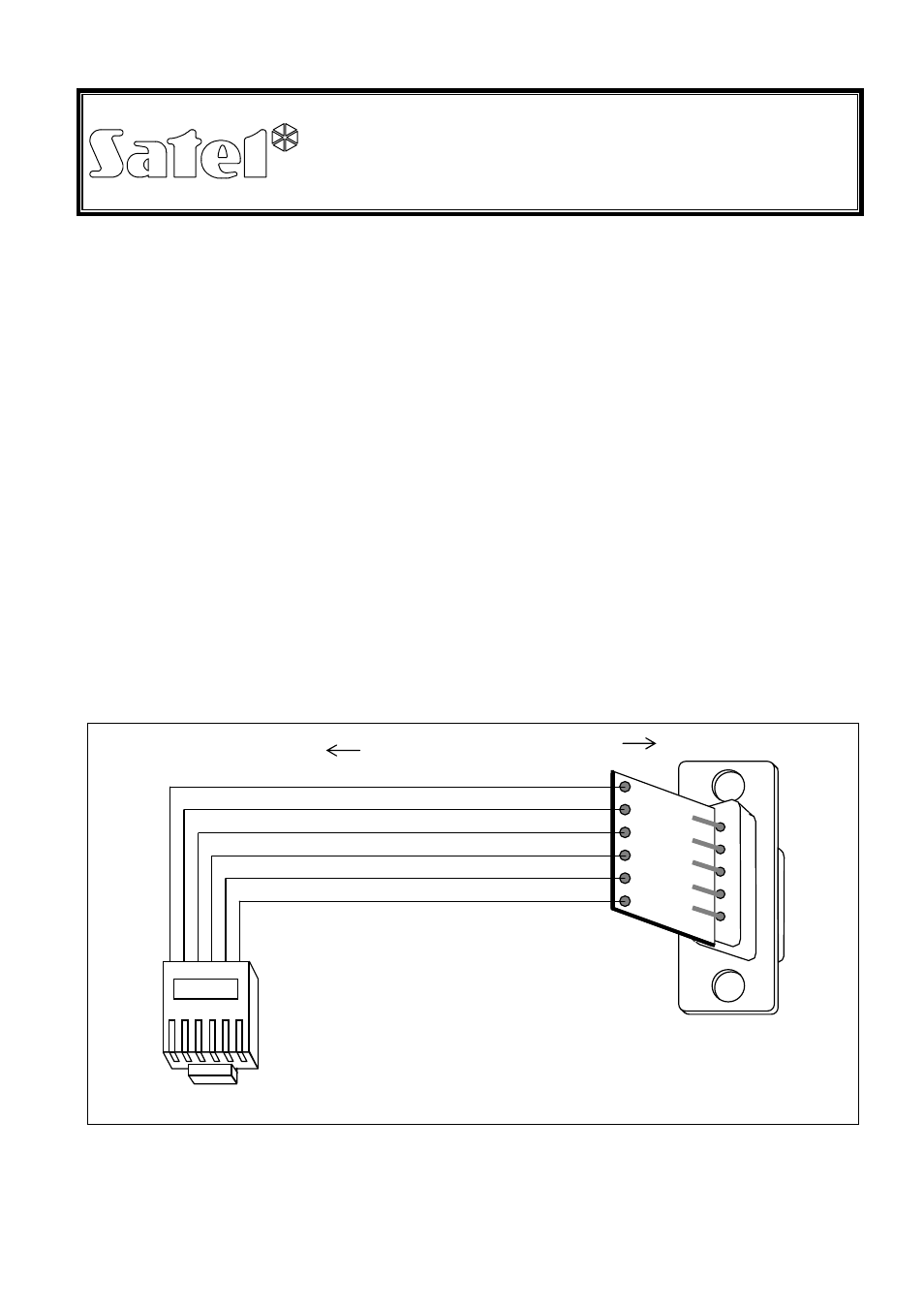

Abb. 1. Anschlussdiagram – DB9FC/RJ Kabel.
1
2
3
4
5
an die Zentrale
(RJ-Stecker)
DB9F
an den Computer
(Wandlerboard installiert in der DB9F-Bubse)
6 5 4 3 2 1
