Das Relaismodul MP-1 ist ein universales elektrisches Modul, das beim Bau von
Niederspannungsanlagen (z.B. Alarmanlagen) behilflich sein kann. Das Modul besitzt 4 elektro-
magnetische Relais und 5 Sicherungen, die parallel in die Eingangsspannungskreise geschaltet sind.
Es ermöglicht die Steuerung von Elektroanlagen mit einer hohen Stromaufnahme (bis 8A), die mit
Wechselspannung versorgt werden. Die Steuerungsfunktion wird mit Spannungssignalen realisiert
(z.B. 0V und +12V), die an die Steuerungseingänge gelegt werden, und beschränkt sich auf das
Schließen und Öffnen bzw. Umschalten der Relaiskontakte. Die Hauptaufgabe des Moduls ist die
Zusammenarbeit mit den „Open Collector” Ausgängen der Alarmzentralen CA-6 plus, CA-10 plus, CA-64
und des Kommunikationsmoduls GSM-4 von SATEL. Die Belastbarkeit der OC-Ausgänge ist in diesen
Anlagen auf 50mA begrenzt.
BESCHREIBUNG DES MODULS

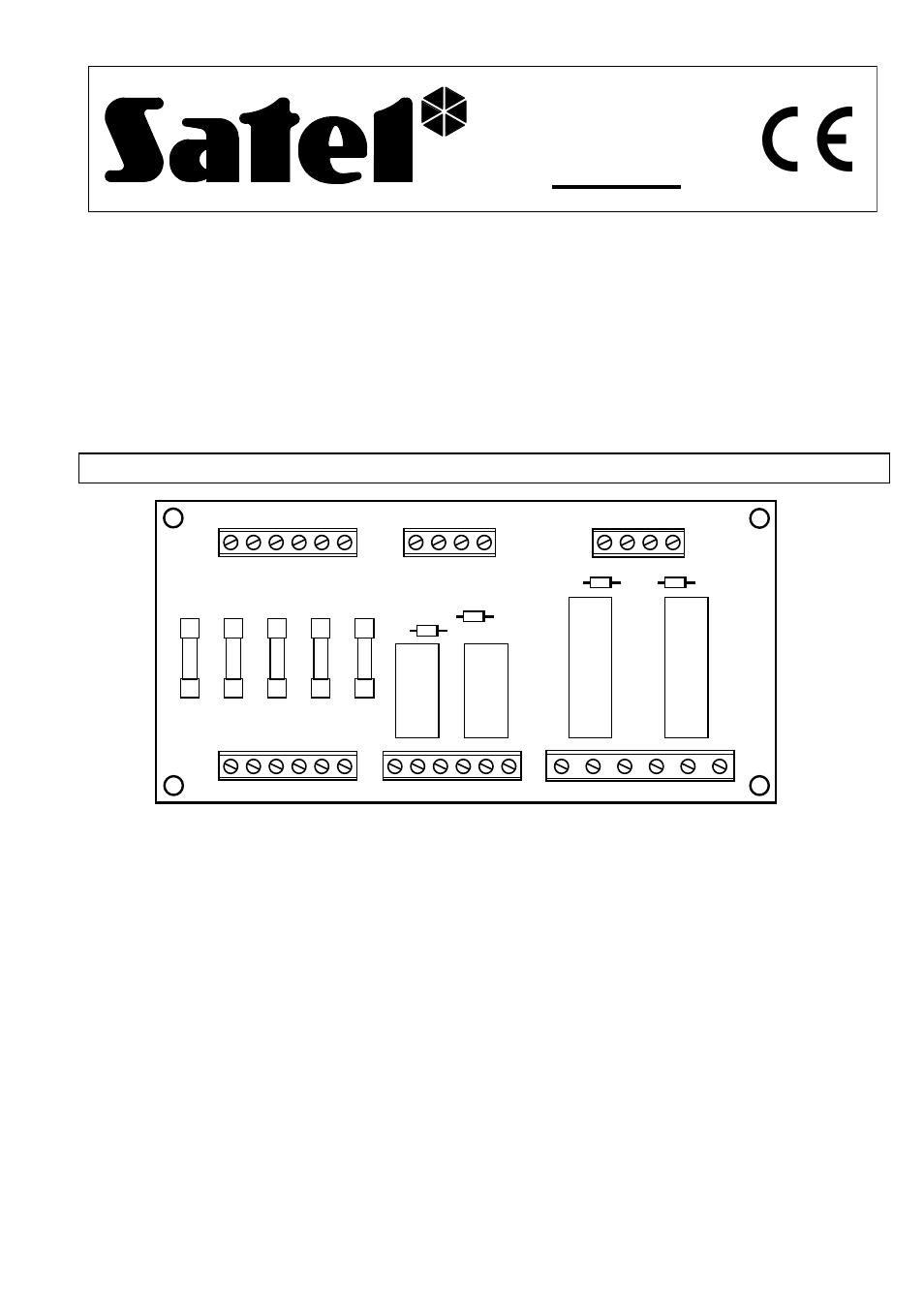

Abbildung 1. Ansicht der Modulplatine
KLEMMEN:
C1 bis C4 - gemeinsame Relaisklemme
NC1 bis NC4 - Öffnerkontakt des Relais
NO1 bis NO4 - Schließerkontakt des Relais
±R1 bis ±R4
- Steuerungseingänge des Relais
IN +12V - Eingang für Speisespannung
OUT +12V - Ausgang für Speisespannung
COM - Masse
Die Ausgänge der Speisespannung werden individuell durch Zeitsicherungen geschützt.
Die Eingangs- und Ausgangsspannung des Moduls haben eine gemeinsame Klemme COM.
Die Relais werden mit Gleichspannung +12V gesteuert. Die Steuerspannung muss entsprechend
polarisiert sein. Der Plus der Steuerspannung wird an die Klemme +R, der Minus an die Klemme -R des
entsprechenden Relais (1...4) gelegt.
Die maximale Stromaufnahme durch das Relais bei einer Steuerspannung von 13,7 V DC beträgt
22mA.
NC1 NO1 C1 NC2 NO2 C2
IN +12V COM COM COM COM COM -
R1 + -
R2 + -
R3 + -
R4 +
C3 NO3 NC3 C4 NO4 NC4
F1 F2 F3 F4 F5
OUT +12V +12V +12V +12V+12V COM
