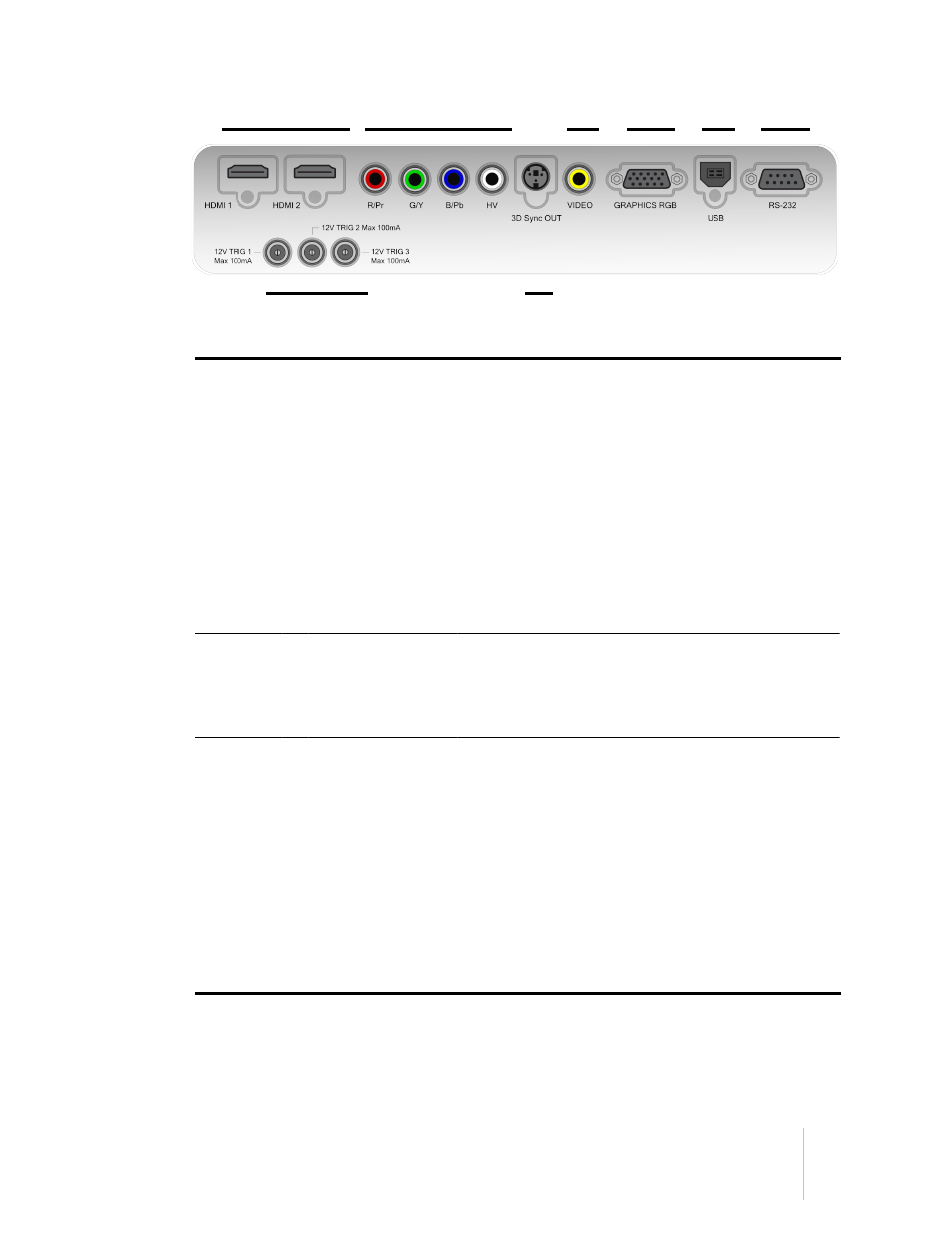

Verbindungen
❶ ❷ ❸ ❹ ❺ ❻
❼ ❽
Eingänge ❶ HDMI 1
HDMI 2
HDMI oder DVI Digitalvideoeingänge
❷ Components/
RGB-HV
Vier Cinch-Buchsen Für Standard oder High-Definiti-
on Component (YPrPb) und RGB-HV Signale. Auch
als RGB-Eingang für SCART RGBS Signale verwend-
bar.
❸ Video Eine Cinch-Buchse. Für Composite Video Signale.
Auch als Composite-Sync-Eingang für SCART RGBS
Signale verwendbar.
❹ Graphics RGB Eine D-Sub 15-pol Buchse Für Komponenten oder
RGB-High-Definition-Signale
Kontrolle/
Service
❺ USB USB 1,1 (Typ B) Eingang für Steuerbefehle und Firm-
ware-Upgrade
❻ RS-232 RS232 (D-Sub 9-pol Buchse) Eingang für Steuerbe-
fehle und Firmware-Upgrade
Ausgänge ❼ TRIG 1 12 V 100 mA max Ausgang für motorisierte Lein-
wandkontrolle Wird durch das Einschalten des Pro-
jektors aktiviert.
TRIG 2 12 V 100 mA max Ausgang für motorisierte Lein-
wand-Abdeck-Systeme. Siehe “
Leinwand ” auf Seite
29 .
TRIG 3 12 V 100 mA max output, für motorisierte anamor-
phische Objektivkontrolle. Siehe “ Anamorph. Objek -
tiv ” auf Seite 29 .
❽ 3D Sync OUT VESA DIN-3 Stecker für 3D IR-Sender-Kabel
