INSTALLATION & ANSCHLUSS

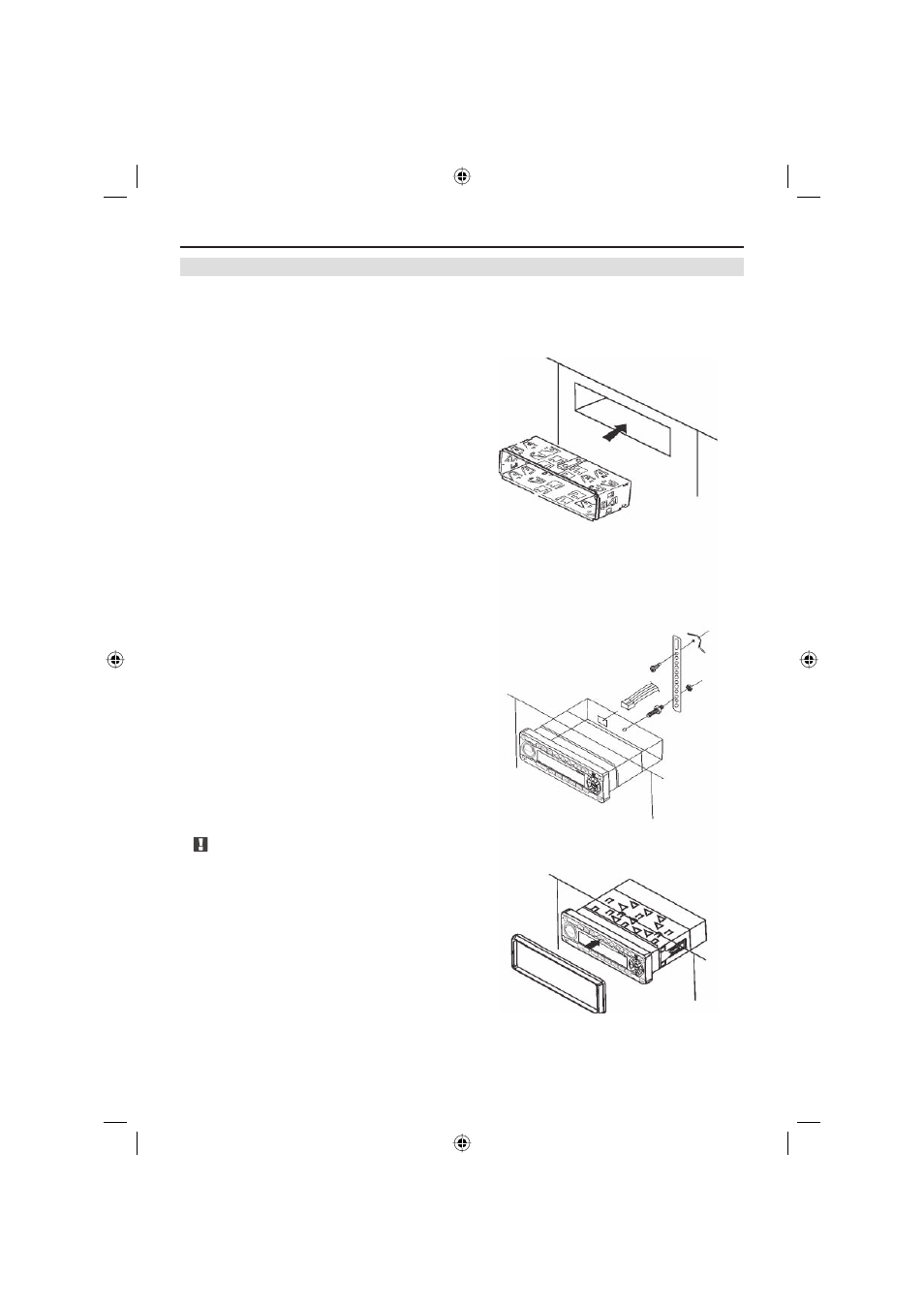

INSTALLATION DES GERÄTES
Wenn Ihr Fahrzeug über einen 1-DIN Geräteschacht verfügt, können Sie dieses DVD
Headunit ohne weitere Anpassungen direkt in den vorhandenen DIN-Schacht montieren.
■ Schieben Sie die Montagerahmen aus
Blech vollständig in den Schacht ein.
Durch umbiegen der Blechlaschen
am Rahmen, lässt sich dieser fest im
Schacht verankern.
■ Montieren Sie den Stehbolzen hinten
am Gerät, falls erwünscht.
■ Verbinden Sie die ISO-DIN Stecker für
Lautsprecher und Stromversorgung des
Gerätes mit den am Fahrzeug vorhan-
denen Buchsen. Oder verbinden Sie die
Cinch-Ausgänge des Gerätes mit den
Cinchkabeln zur externen Endstufe.
■ Überprüfen Sie die weiteren notwen-
digen elektrischen Verbindungen und
nehmen Sie diese vor.
■ Überprüfen Sie nun die korrekte
Funktion des Gerätes!
■ Führen Sie das Gerät in den
Montagerahmen ein und schieben Sie
es nach hinten, bis es hörbar in der
Arretierung des Rahmen einrastet.
■ Befestigen Sie den Kunststoff-Rahmen
am Gerät, er lässt sich einfach von
vorne aufklicken.
Anmerkung:
■ Passen Sie auf Ihre Finger auf,
wenn Sie Blech-Arretierungen
des Montagerahmens mit einem
Schraubenzieher umbiegen, um den
Rahmen im Schacht zu verankern!
■ Entfernen Sie das Massekabel vom
Minus-Pol (-) der Batterie bevor Sie mit
der Installation dieses Gerätes begin-
nen, um Kurzschlüsse zu vermeiden.
