sie auf "-2" zu stellen, um den Spalt zwischen Druckrolle und Führungsbahn zu
verkleinern.
Stellen Sie sicher, dass der Druckrollenstift vorschriftsmäßig in der Druckscheibe des
Druckrollenarms sitzt. Den Sicherungsring wieder anbringen.

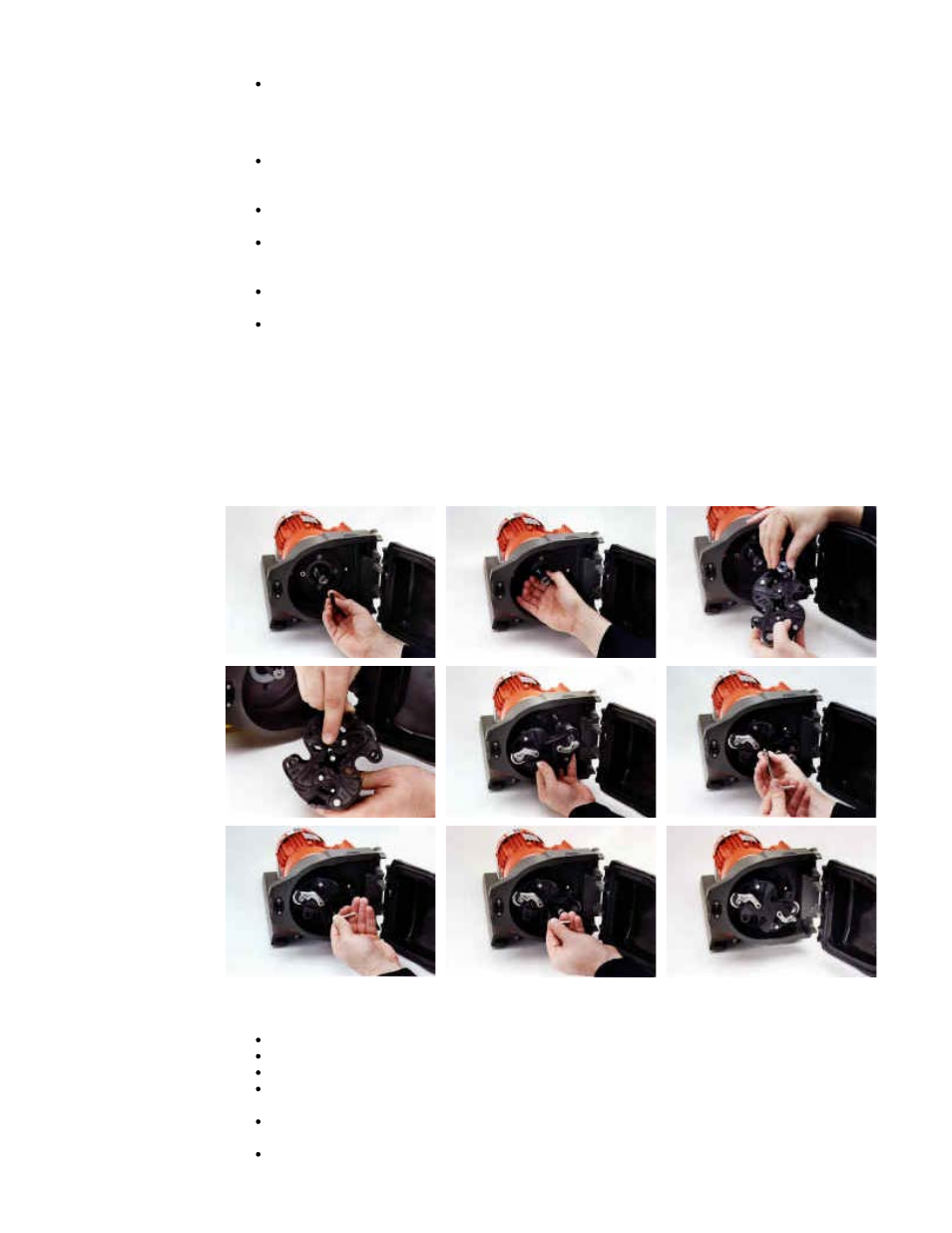

Aus- und Einbau des Rotors
Rotorabdeckung und Zentrierschraube mit dem 5 mm Inbus-Schlüssel entfernen.
Rotor von der Keilwelle von Hand abziehen. Kein Werkzeug als Hebel benutzen Keil
entfernen und gründlich reinigen.
Wiedereinbau des Rotors Gereinigten Keil in die Keilnut einlegen. Welle und Keil
dünn mit Molybdänfett einfetten.
Keilnut des Rotors am Wellenkeil ausrichten und Rotor bis zum Anschlag ohne
Kraftaufwand aufschieben. Die volle Wellenlänge muss sich innerhalb des Rotors
befinden.
Die Sechskant-Passschraube mit Hilfe des 5 mm Inbus-Schlüssels mit einem
Drehmoment von 10 Nm festziehen.
Die mit "Loctite 218" Gewindesicherung behandelte Rotorschraube darf höchstens
drei Mal aus- und eingebaut werden, bevor sie zu ersetzen ist. Um den Austausch
der Rotorschraube nach dreifachem Ausbau zu vermeiden, ist "Loctite 222"
Gewindesicherung vor dem erneuten Einbau auf das Rotorgewinde aufzutragen.
Dieses ist wichtig, um einen langen und sicheren Sitz der Rotornabe auf der
Antriebswelle zu garantieren. Bei Nichtdurchführung dieser Maßnahme sind die
Bedingungen der Garantie für den Pumpenkopf ungültig.
Rotorabdeckung wieder anbringen. Die Schutzvorrichtung darf nach dem Schließen den
Rotor nicht berühren. Andernfalls die Schutzvorrichtung wieder öffnen, den Rotor ausbauen
und erneut einsetzen. Die Schutzvorrichtung erneut schließen.
Demontage des Pumpenkopfes (nur Gehäusepumpen)
Rotor ausbauen.
Drainageabflussrohr entfernen, wenn installiert.
Beide Halteschrauben des Pumpenkopfes mit einem Schraubendreher lösen.
Pumpenkopf von der Frontplatte abrücken bis die Verriegelung der Schutzvorrichtung
frei liegt.
Verriegelung des Pumpenkopfdeckels abtrennen, dazu den Kabelstecker von Hand
abziehen.
Pumpenkopf vom Gehäuseantrieb abnehmen.
