WARTUNG
45

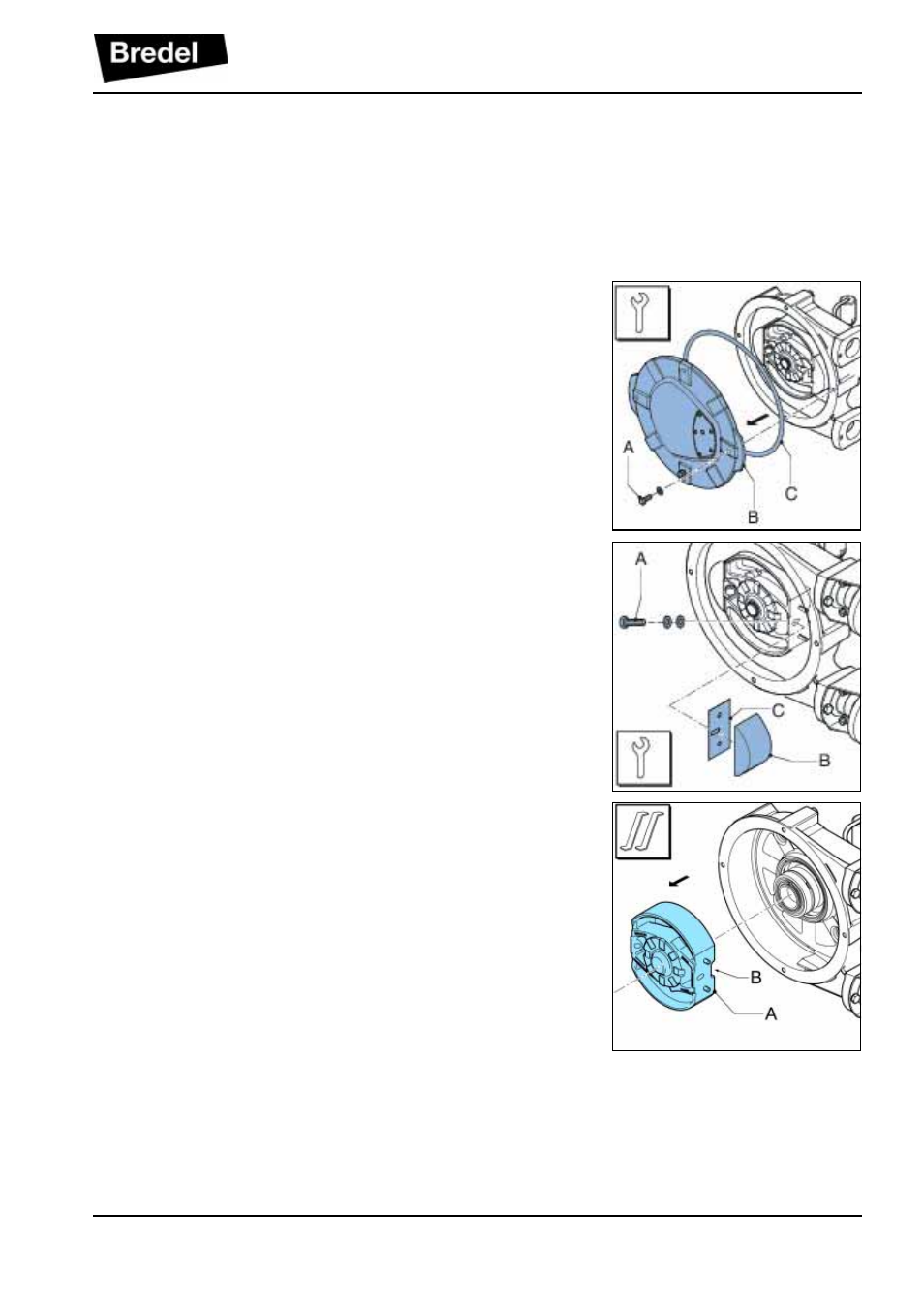

7.8.2 Erneuerung des Dichtungsrings und der
Lager
1. Den Pumpenschlauch entfernen. Siehe § 7.7.1 .
2. Die Pumpe elektrisch vom Netz trennen.
3. Die Befestigungsbolzen (A) lösen und den
Deckel (B) entfernen.
4. Überprüfen, ob der Dichtungsring (C)
beschädigt ist und wenn nötig auswechseln.
5. Die Befestigungsschraube (A) der beiden
Gleitschuhe (B) lösen. Die Unterlegscheiben
(C), sofern vorhanden, entfernen.
6. Den Rotor (A) von der Nabe ziehen. Beide
Montagehebel in die Vertiefungen (B) des
Rotors stecken.
