Fördermengen

Die für die 504S genannten Fördermengen wurden mit Silikonschlauch erreicht, Rotation des Pumpenkopfes im Uhrzeigersinn.

Es wurde Wasser bei 20C und freiem Zulauf und ohne Gegendruck gepumpt. Bei kritischen Applikationen ermitteln Sie die

Fördermengen bitte unter

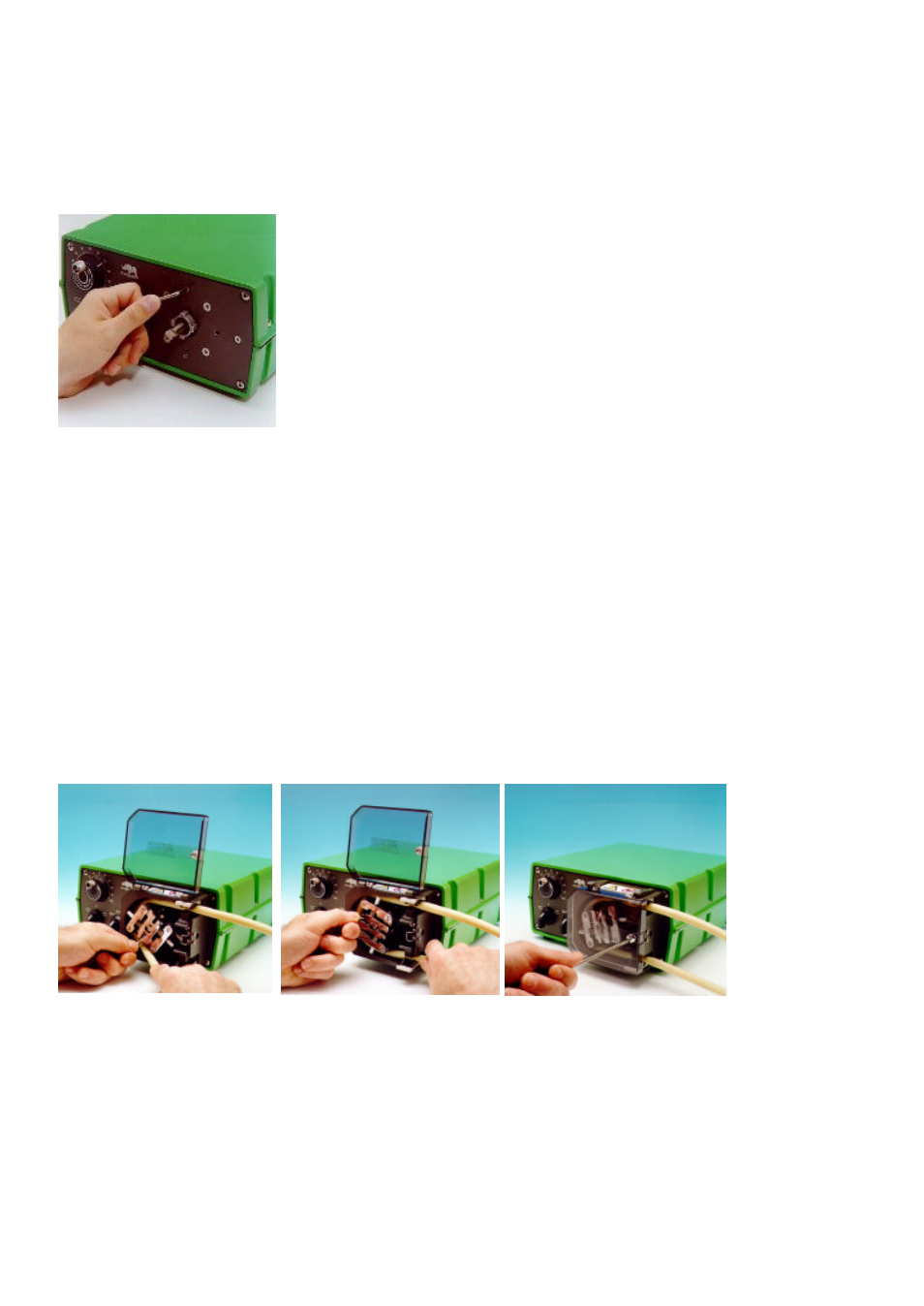

501RL Installation

Entfernen Sie die Schrauben auf der Vordeseite des Antriebes, um so die Montage des Pumpenkopfes zu ermöglichen.

Für das Einsetzen der Führung gibt es drei verschiedene Positionen oberhalb der Welle und der Boss Location. Befestigen Sie

die Führung mit der Halteschraube. Vergewissern Sie sich, daß die Antriebswelle entfettet ist bevor Sie den Rotor durch die

gespaltene Hülse auf die Welle setzen. Drehen Sie den Rotor, bis sich die Führungsrollen an der corderen Ecke der

Schlauchführung befinden. Ziehen Sie die Rotorschraube bis zu einem Drehmoment von 3Nm an, damit die Hülse während

des Betriebs nicht ins Schleudern gerät.
Um die Führung wieder in Position zu bringen, schwenken Sie die Handkurbel heraus, um die Rotorhalteschraube freizulegen.

Drehen Sie die Schraube gegen den Uhrzeigersinn, um die Hülse zu lösen, und ziehen Sie den Rotor von der Welle. Lösen Sie

die Führungshalteschraube und heben Sie die Führung ab. Drehen Sie die Führung in die neue Position, und ziehen Sie die

Führungshalteschraube wieder an. Bitte gehen Sie auch bei Reinigung nach dieser Methode vor.

Einlegen des Schlauches

Schalten Sie den Antrieb aus, bevor Sie den Schlauch einlegen. Öffnen Sie die schwenkbare Schutzvorrichtung und

schwenken die Rotor-Handkurbel nach außen, bis sie in ihre Position einrasted. Wählen Sie die erforderliche Schlauchlänge

und bedenken Sie, daß ungefähr 240 mm für das Führungssystem benötigt werden.
Befestigen Sie ein Schlauchende in einer der unter Federspannung stehenden Klemmen und führen dann, bei gleichzeitigem

Drehen des Rotors mittels Handkurbel, den Schlauch zwischen Rollen und Führung, wobei der Schlauch in den

Schlauchführungen des Rotors ausgerichtet werden muß. Der Schlauch muß locker an der Führung anliegen und darf weder

verdreht noch angespannt sein.

Befestigen Sie das andere Schlauchende in der zweiten unter Federspannung stehenden Klemme, wobei sichergestellt sein

muß, daß der Schlauch nicht lose im Pumpenkopf liegt, da sich hierdurch die Lebensdauer des Schlauches verringern könnte.
Drehen Sie die Handkurbel zurück und schließen Sie die Schutzvorrichtung.
Öffnen Sie für kurze Zeit die Strömungsklemme, nachdem die Pumpe gestartet wurde, damit der Schlauch seine natürliche

Lage annimmt.
Der 501RL Pumpenkopf wird durch Klemmen befestigt, die jeweils vier Positionen besitzen und die durch Hereindrücken oder

Herausziehen von Stangen am oberen Teil der oberen Klemme und am unteren Teil der unteren Klemme eingestellt werden

können. Stellen Sie die Klemmen so ein, daß der minimal notwendige Druck auf den Schlauch ausgeübt wird.
