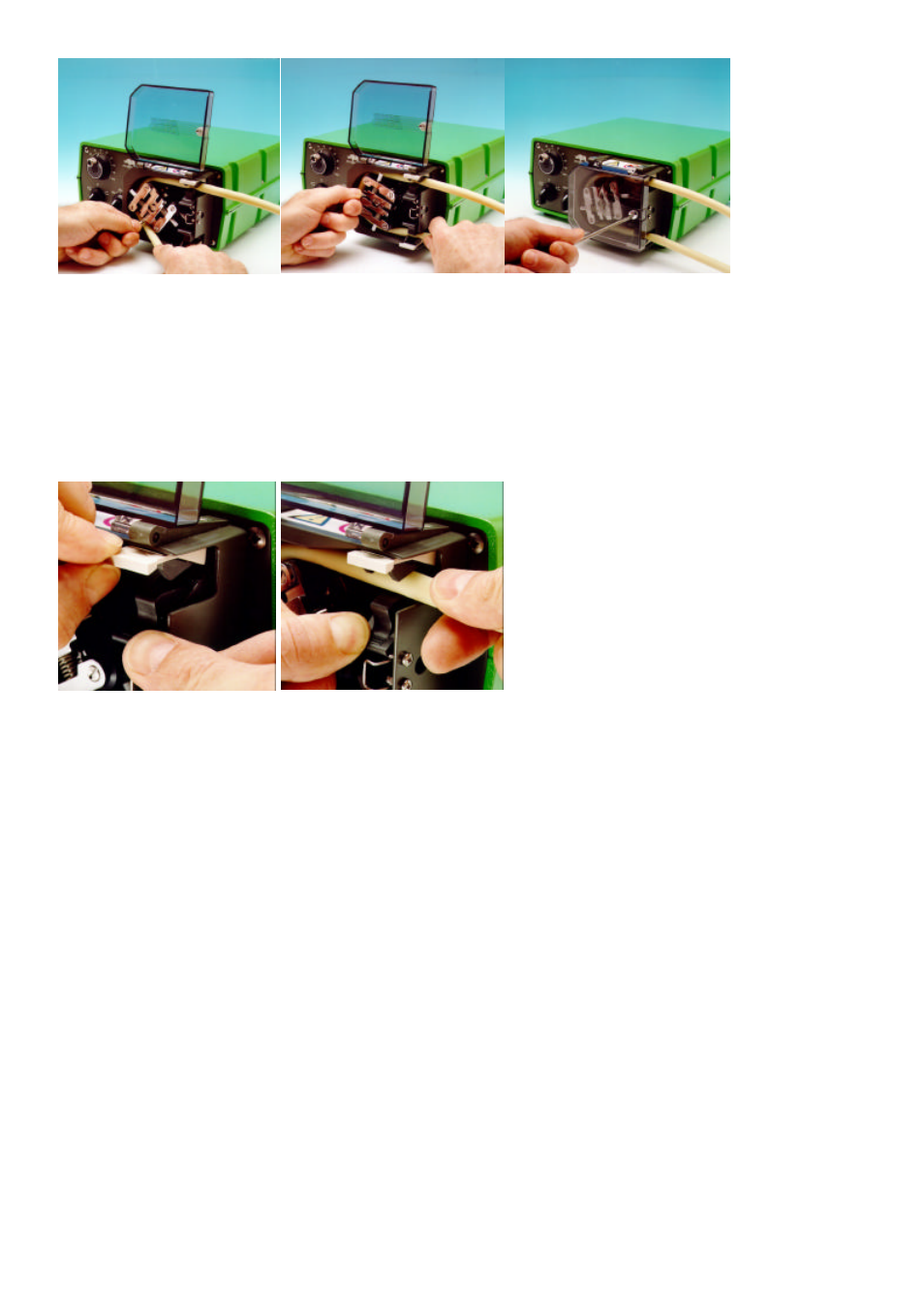

Befestigen Sie das andere Schlauchende in der zweiten unter Federspannung stehenden Klemme, wobei sichergestellt sein
muß, daß der Schlauch nicht lose im Pumpenkopf liegt, da sich hierdurch die Lebensdauer des Schlauches verringern könnte.
Drehen Sie die Handkurbel zurück und schließen Sie die Schutzvorrichtung.
Öffnen Sie für kurze Zeit die Strömungsklemme, nachdem die Pumpe gestartet wurde, damit der Schlauch seine natürliche
Lage annimmt.
Der 501RL Pumpenkopf wird durch Klemmen befestigt, die jeweils vier Positionen besitzen und die durch Hereindrücken oder
Herausziehen von Stangen am oberen Teil der oberen Klemme und am unteren Teil der unteren Klemme eingestellt werden
können.
Stellen Sie die Klemmen so ein, daß der minimal notwendige Druck auf den Schlauch ausgeübt wird.
Justierung der Rollen
Der vom Werk zwischen Rolle und Führung eingestellte Abstand beträgt 2,6 mm. Eine Einstellung des Abstandes ist
erforderlich, wenn Schläuche mit eine Wanddicke von weniger als 1,6 mm verwendet werden. Beide Rollenarme besitzen je
eine Stellschraube und beide Schrauben müssen eingestellt werden. Der richtige Abstand ist die doppelte Wanddicke
abzüglich 20%. Eine korrekte Einstellung ist wichtig: ein zu geringer Abstand verringert die Lebensdauer des Schlauches, ein zu
großer Abstand verringert die Pumpenleistung.
Änderung des Abstandes: drehen Sie beide Stellschrauben im Uhrzeigersinn, um den Abstand zu vergrößern und gegen den
Uhrzeigersinn, um ihn zu verringern. Eine volle Drehung ändert den Abstand um 0,8 mm.
Um den ursprünglichen Abstand von 2,6 mm wiederherzustellen, drehen Sie die beiden Stellschrauben so lange, bis beide
Rollen die Führung eben berühren, dann ziehen Sie beide Schrauben durch eine dreiviertel Drehung an. Der 501RL2 ist
werkseitig auf einen Abstand von 3,2 mm zwischen Pumpenkopfgehäuse und Rolle eingestellt und akzeptiert
Schlauchwandstärken von 2,1 und 2,5 mm.
Überprüfen Sie von Zeit zu Zeit die beweglichen Teile des Rotors auf freie Beweglichkeit. Schmieren Sie gelegentlich die
Drehpunkte und die Rollen mit Teflon Schmieröl.
Sollten Sie weitere technische Informationen benötigen, setzen Sie sich bitte mit Watson-Marlow in Verbindung.
