Watson-Marlow Varmeca 30 Benutzerhandbuch
Seite 11
11
Kurzinbetriebnahmeanleitung zum VMA 30
5.7.
Einstellen eines Parameters
Zur Einstellung eines Parameters ist der VARMECA zunächst durch z.B. Öffnen der
Reglersperre zu verriegeln! Öffnen der elektrischen Verbindung der Klemmen: [ENA] -
[24V] bzw. [SDI1] - [SDI2]

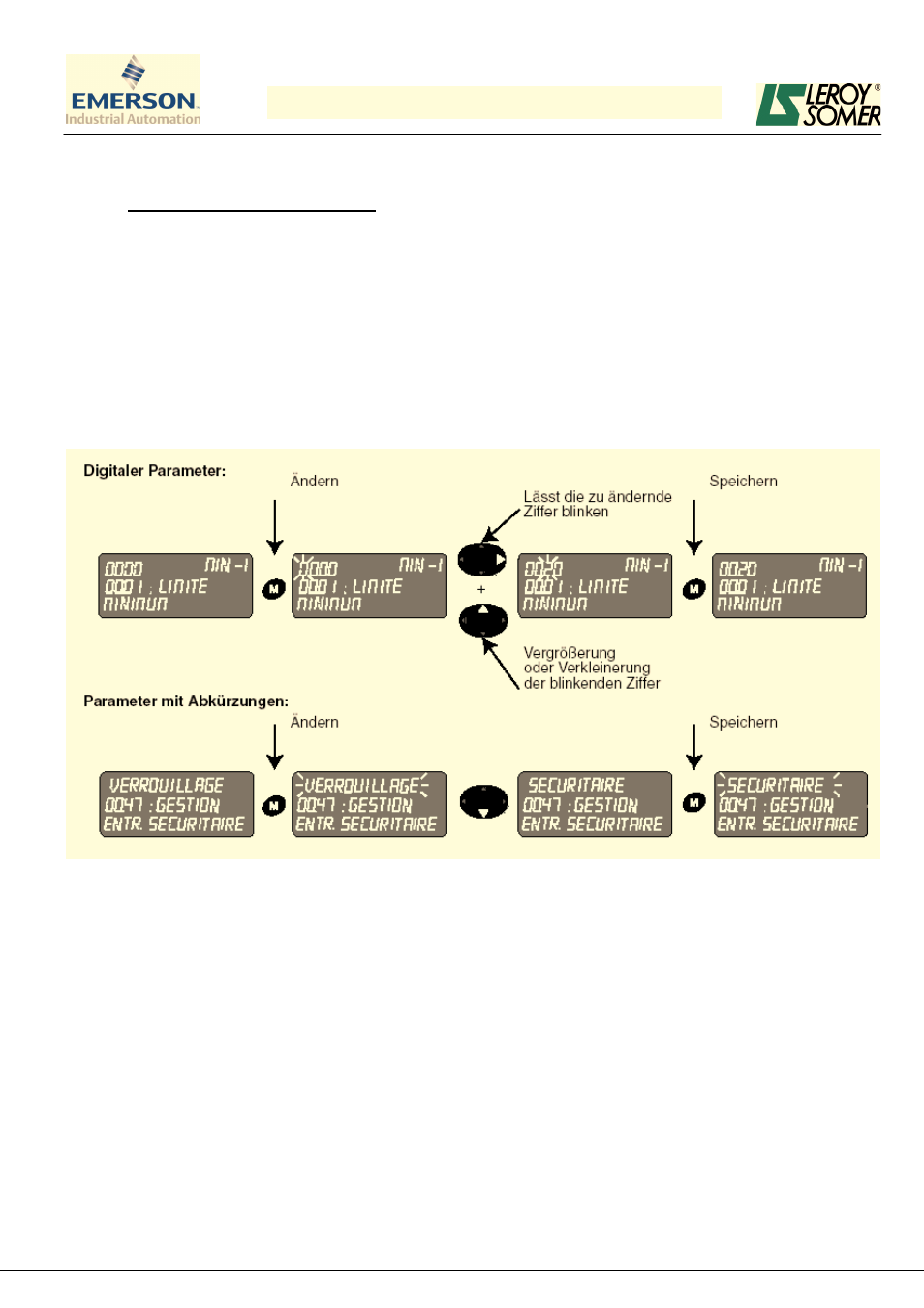

Die nachfolgende Abbildung zeigt schematisch wie sich ein Parameter ändern lässt. Gezeigt
wird im Beispiel wie die No. 1 Minimal Drehzahl von 0 u/min auf 20 u/min eingestellt wird.
Mit der M-Taste wird der Parameter zur Verstellung geöffnet und nach Eingabe des
gewünschten Wertes wieder geschlossen. Das Drücken der M-Taste bestätigt und speichert
zugleich den neuen Parameterwert.
Abbildung 5
Nach abgeschlossener Parameteränderung ist die Reglersperre zum Starten des
Antriebs wieder zu schließen!
Weitere ausführliche Beschreibungen können den Handbüchern zum VARMECA entnommen werden.
