Funkionalitäten der Oberseite
1.
EINGANGSBUCHSE – Sie Ihr Instrument hier an. Der Eingang kann eine breite Palette von
Instrument Signalstärken einnehmen je nachdem wie der Gain-Regler eingestellt ist.
2.
GAIN-Regler – Reguliert den Anteil des Eingangssignals an den Verstärker. Stellen Sie das
höher für eine Übersteuerung.
3.
TONE Steuerung – Drehen Sie den Regler zu der linken Seite, wird den Baß verstärken und
die Höhen reduzieren. Drehen Sie den Regler nach rechts verstärkt die Höhen und reduziert
den Baß. Lassen Sie den Knopf zentriert für einen neutralen Ton.
4.
LAUTSTÄRKE-Regler – Reguliert die Master-Lautstärke des Verstärkers.
5.
LICHTSIGNAL – LED, das anzeigt, dass der Verstärker eingeschaltet ist.
Funktionalitäten der Rückseite
6.
Kopfhörer/Ausgangsbuchse – Stereo
⅛ Zoll (3,5 mm) Buchse um Kopfhörer zu verbinden oder
um ein Kabel zu einem Kontroll- oder Aufnahmegerät einzustecken.
7.
Interner Lautsprecher Schalter – Aktiviert oder deaktiviert den internen 5-Zoll (130 mm)
Lautsprecher. Verwenden Sie dies für Übungszwecke mit Kopfhörern.
8.
Aux-Eingang –
Stereo ⅛ Zoll (3,5 mm) Eingang für Musik oder andere Audio-Geräte. Der
GAIN-Regler hat keinen Einfluss auf dieses Signal aber VOLUME und TONE tun.
9.
12V DC-Eingang – Stromversorgung der Lunchbox Jr. von einem externen 12V-Batterie oder
über Ihr Auto am Zigarettenanzünder.

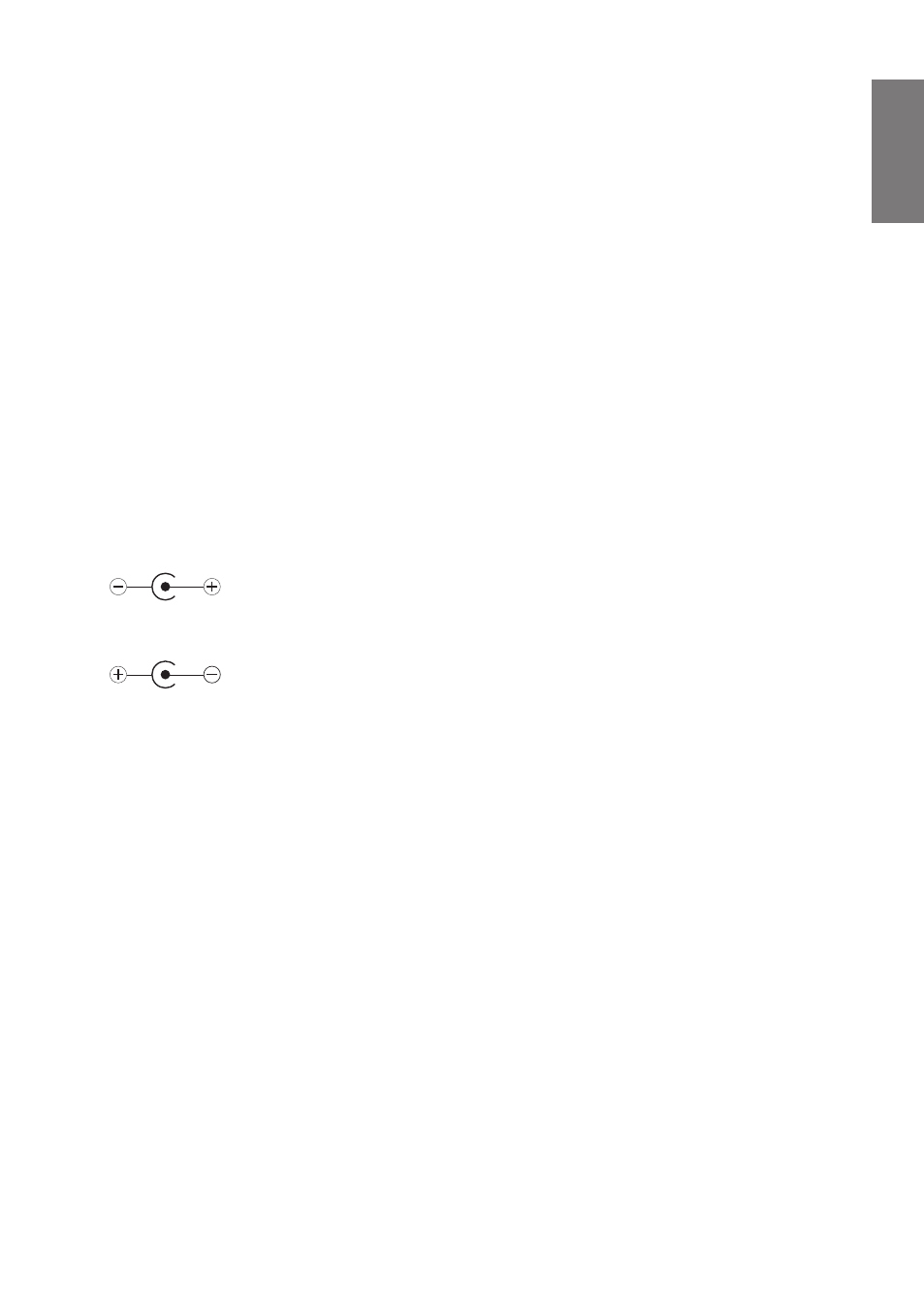

Polarity:
Center-positive
10.
9V DC Output - Eine 9-V-Ausgang an die Macht Ihrer Effektpedale ohne zusätzliche Batterien
oder AC-Adapter.
Polarity: Center-negative maximal 500mA
11.
Netzschalter - Schaltet die Lunchbox Jr. an oder aus.
12.
FUSE - Schützt den Verstärker vor elektrischen Fehlern. Immer mit der richtigen Sicherung des
Typs ersetzen, wie auf Geräterückseite angegeben.
13.
AC-Netzanschluss - Schließen Sie Ihr abnehmbares Netzkabel hier an.
14.
Spannungswähler – So wählen Sie zwischen den verschiedenen Netzspannungen von
elektrischen Systemen. Versichern Sie sich, dass dies richtig eingestellt ist, bevor Sie Ihren
Verstärker benutzen. Kontaktieren Sie Ihren Fachhändler oder ZT Amplifiers direkt, wenn
Sie Fragen haben. Falsche Einstellen der Spannung führt zu dauerhaftem Schäden an dem
Verstärker.
