anordnung an der landwirtscHaftsmascHine
6.1
Empfohlenes Anlagenlayout
DIREKTANSCHLUSS

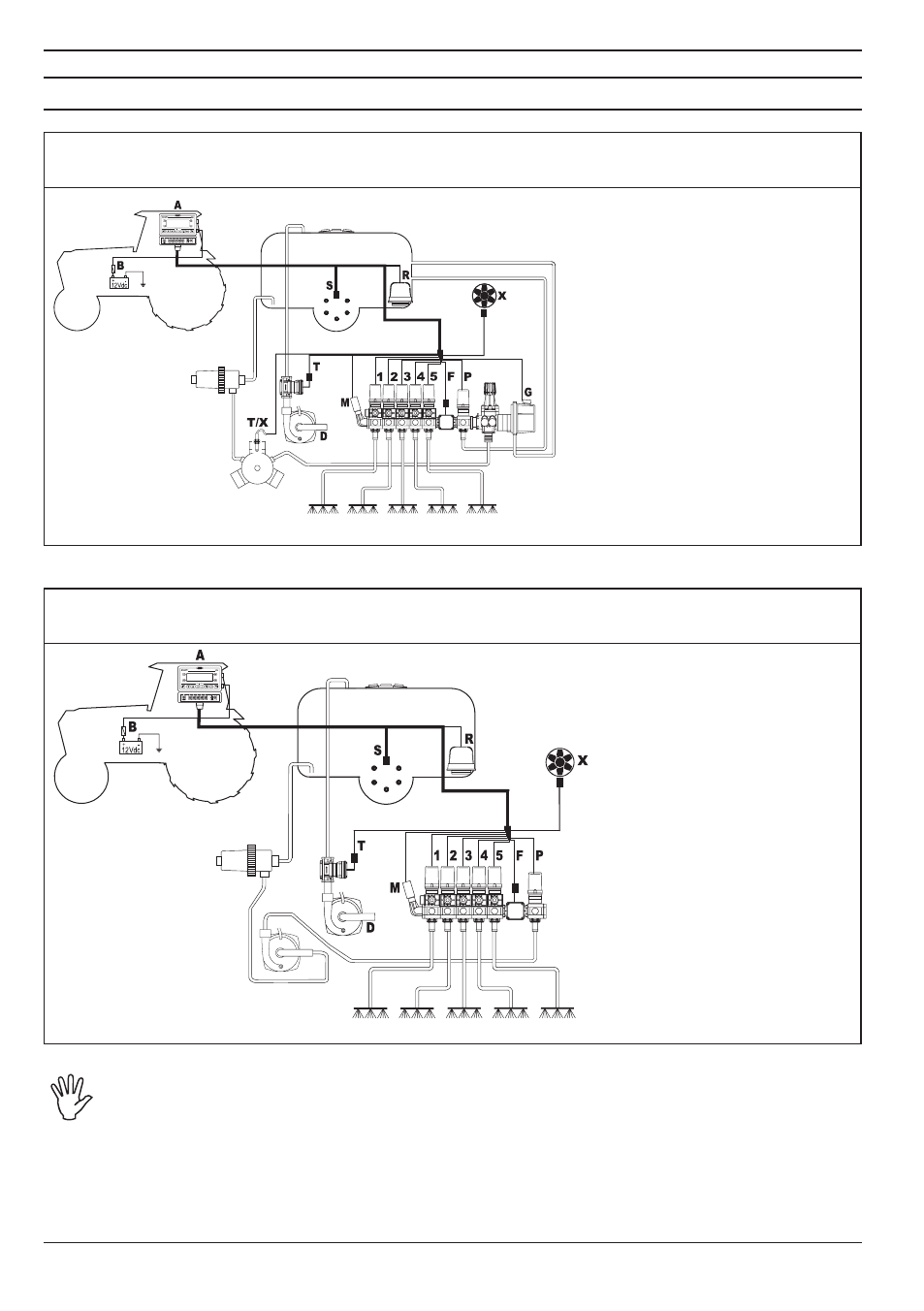

Montageplan für Planzenschutzgerät mit Membranpumpe
Verzeichnis:
a Bravo 300S
b Batterie
d Füllpumpe
f Durchflussmesser
g Hauptschaltventil
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Be-
füllung oder Pump Protector
X
UPM-Sensor oder Pump Pro-
tector
1÷5 Teilbreitenventile
DIREKTANSCHLUSS
Montageplan für Planzenschutzgerät mit Zentrifugalpumpe
Abb. 3
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
f Durchflussmesser
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung
X UPM-Sensor
1÷5 Teilbreitenventile
Der Computer muss direkt an die Batterie der Landwirtschaftsmaschine geschlossen
werden.
*
Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
*
Abb. 2
*
