DIREKTANSCHLUSS

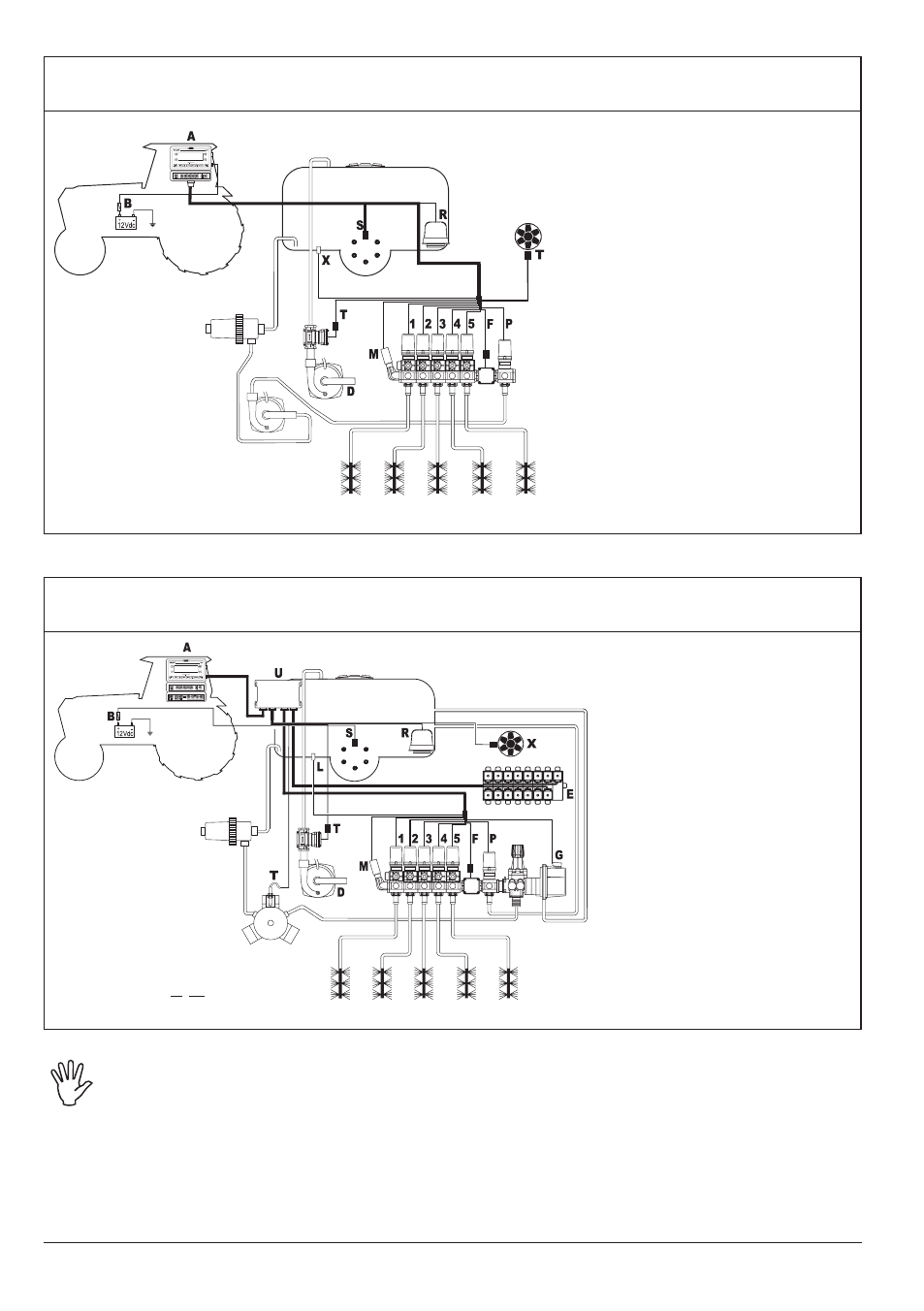

Montageschema für Reihensprühgerät mit Zentrifugalpumpe
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
f Durchflussmesser
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung / UPM-Sensor
X Füllstandsensor
1÷5 Teilbreitenventile
RCU
Montageschema für Reihensprühgerät mit Membranpumpe - Anlage mit Hauptschaltventil
Abb. 5
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
e Hydraulikarmatur
f Durchflussmesser
g Hauptschaltventil
l Füllstandsensor
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung / Pump Protector
u RCU
X UPM-Sensor
1÷5 Teilbreitenventile
Der Computer muss direkt an die Batterie der Landwirtschaftsmaschine geschlossen
werden.
*
Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
Abb. 4
*
*
