9 BEDIENUNG
Wenn der Traktor gerade nicht für Behandlungen läuft, ist sicherzustellen, dass:
• die in der Anlage installierte Pumpe ausgeschaltet ist
• das Ablassventil geöffnet ist
Stellen Sie sich nicht vor die Sensoren oder in deren unmittelbare Nähe, wenn die
Sensoren aktiviert sind.
Der Computer BRAVO 13X darf NUR mit ARAG-Regelarmaturen verwendet werden, die
eigens für diesen spezifischen Computer konzipiert wurden: Die Verwendung von an-
deren Regelarmaturen, Ventilen oder an den Computer angeschlossenen Zubehörteilen
kann zu Schäden für den Bediener und am Gerät führen, für welche ARAG unter keinen
Umständen haftbar gemacht werden kann. Wurden der Computer, sonstige Geräte und
die daran angeschlossenen Sensoren durch die Missachtung der oben beschriebenen
Vorschriften beschädigt, so erlischt hierdurch jeglicher Anspruch auf Garantieleistungen.
Durch die am Traktor installierten Ultraschallsensoren werden die zu behandelnden Bäume durch
den Computer BRAVO 13X während der Fahrt erfasst. Der Computer steuert somit die Öffnung und
Schließung der Teilbreitenventile im richtigen Moment, wodurch nur dort Mittel gespritzt wird, wo
dies auch tatsächlich erforderlich ist, wodurch Produktverschwendung verhindert werden kann.

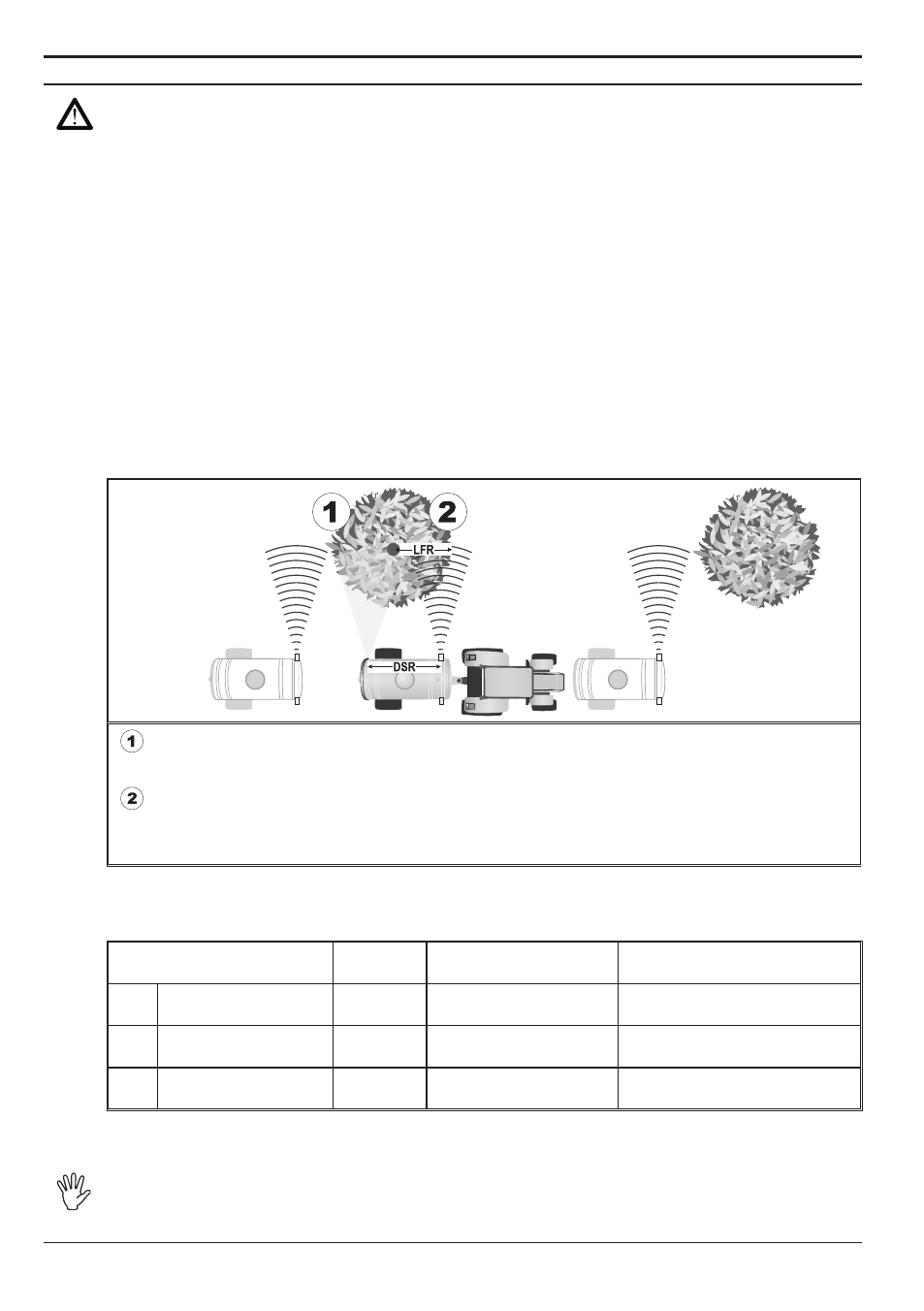

Abb. 13
Wenn der Computer das Signal über die Präsenz eines Baumes erhält, berechnet er in Abhängigkeit von der
Geschwindigkeit des Traktors, dem Abstand zwischen den Sensoren und dem Sprühgestänge ( DSR in Abb. 13)
und der Baum-Hut-Breite des Baumes ( LFR in Abb. 13) den richtigen Moment für den Beginn der Behandlung.
Der Computer unterbricht die SpritzBehandlung, indem er die notwendige Zeit für die Behandlung des
ganzen Baumes berechnet, in Abhängigkeit von der Geschwindigkeit des Traktors, dem Abstand zwischen
den Sensoren und dem Sprühgestänge (DSR) und der Baum-Hut-Breite des Baumes (
LFR, die vom Benut-
zer, wie unter Abschnitt 8.1.5 Baum-hut-breite dargestellt, eingestellt wurde).
Je nach Konfiguration des Computers können mit BRAVO 13X von mindestens zwei bis maximal
vier Teilbreitenventile gesteuert werden.
Für den Computer BRAVO 13X sind folgende Konfigurationen vorgesehen:
KONFIGURATION BRAVO ZUBEHÖR
ANSCHLIESSBARE
REGELARMATUR
a
2 Sensoren und
2 Teilbreitenventile
132
Ultraschallsensor
Art.-Nr. 46713000.100 463823400H
463823400CH
b
2 Sensoren und
4 Teilbreitenventile
134
Ultraschallsensor
Art.-Nr. 46713000.100 463843400H
463843400CH
c
4 Sensoren und
4 Teilbreitenventile
134
Ultraschallsensor
Art.-Nr. 46713000.100 463843400H
463843400CH
Jeder Sensor kann je nach Konfiguration der Anlage gleichzeitig die Öffnung und Schließung von
einem oder zwei Teilbreitenventilen steuern.
In der Konfiguration b steuert der an der Traktorseite installierte Sensor gleichzeitig
den Betrieb beider Teilbreitenventile, über welche die SpritzBehandlung auf dieser
Seite des Traktors erfolgt.
Tab. 1
