5.2
Eichung der Geregelter Rückfluß
Diese Hähne gewährleisten eine gleichmäßige Freisetzung der Flüssigkeit, auch wenn mit einem
oder mit mehreren geschlossenen Teilbreitenventilen gearbeitet wird.
Falls das Düsenmodell ausgetauscht wird, muß die Eichung JEDES MAL erneut erfolgen.
Die Einstellknäufe der Kompensationshähne verfügen über eine Gradmaßskala. Wurde einmal
jeder einzelne Kompensationshahn reguliert, können Sie die auf der Maßskala angegebenen Werte
bezüglich der verwendeten Düse in die Tabellen auf Seite 20 eintragen. In dieser Weise brauchen
Sie beim erneuten Einsatz der selben Düsen das Einstellverfahren nicht mehr zu wiederholen,
sondern brauchen einfach nur die der Tabelle entnommenen Wert einstellen.

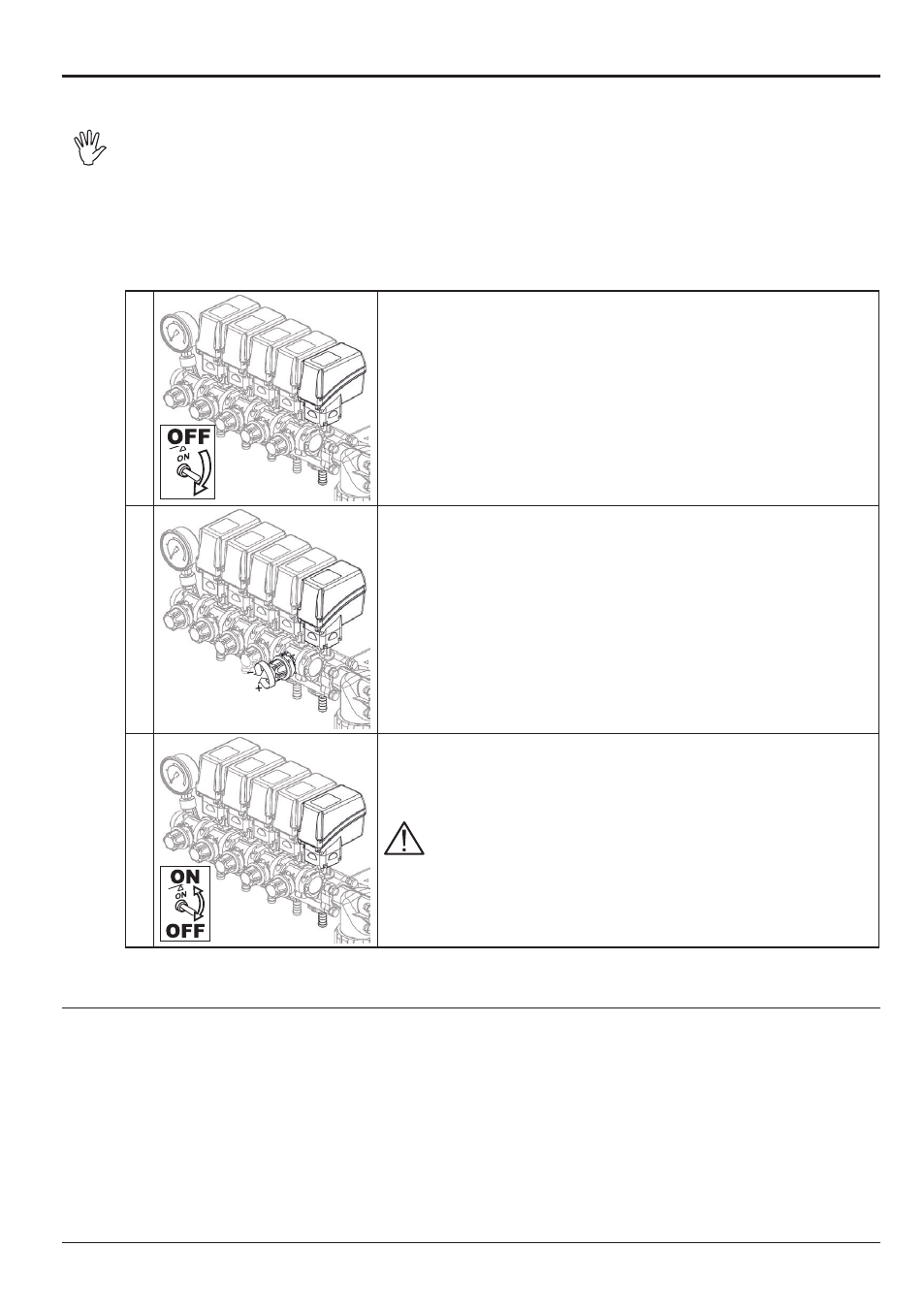

1
Ein Teilbreitenventil durch das Betätigen des jeweiligen Umlenkventils
an der Gleichdruckarmatur schließen (Position 'OFF').
2
Stellen Sie den jeweiligen Kompensationshahn durch Drehen des
Knaufs ein, bis auf dem Manometer der anfänglich eingestellte
Druckwert erreicht wird, wobei alle Teilbreitenventile geöffnet sein
müssen.
3
Das Teilbreitenventil öffnen und schließen (durch entsprechendes
Betätigen der Umstellung an der Gleichdruckarmatur); kontrollieren,
dass der Druckwert konstant bleibt.
Variiert der Druckwert, die unter Punkt
2 angegebenen Ar-
beitsschritte so lange wiederholen, bis sich keine Druckschwankun-
gen mehr feststellen lassen.
FOLGT
