3 ANSCHALTEN
Beim Anschalten zeigt das Durchflussmesser nach einer einleitenden Diagnostik, nacheinander
folgende Informationen an:
• Softwareversion;
• Maßeinheit;
• Anzeiger des Werts.
4 EINSTELLUNG VOR DEM EINSATZ
4.1 Programmierungshinweise
Nach der Änderung eines Parameters innerhalb des Spezialmenüs "OPT" die Vorrichtung aus und
dann wieder einschalten, um zum Hauptmenü zurückzukehren.
Während der Änderung des Werts eines Parameters, oder wenn man sich in einem Menü befindet,
bei dem es sich nicht um das Hauptmenü handelt, und man nicht innerhalb von 10 Sekunden eine
Taste drückt, springt das Display automatisch wieder auf die Anzeige des Hauptmenüs zurück.
Während der Änderung der numerischen Daten erfolgt durch das längere Drücken der Taste eine
schnelle Wertänderung.
4.2 Spezialmenü "OPT"
Beim Einschalten zeigt der Durchflussmesser, nach erfolgtem Diagnosetest,
nacheinander folgende Informationen an:
• Betriebsweise
• Maßeinheit
• Ventilaktivierungszeit
Für den Zugriff auf das Spezialmenü die Taste während des Einschaltens
der Vorrichtung so lange gedrückt halten, bis die Meldung "OPT" auf dem
Display angezeigt wird.
4.3 Betriebsart "MODE"
Hier können drei unterschiedliche Betriebsarten eingestellt werden:
MODE 0 = Zählung der Behälterauffüllung mit Pumpenstopp-Steuerung (0000 ÷ 9999 EU: l [vor-
gegebene Einstellung] - US: Gal).
MODE 1 = Anzeige der Durchflussmenge.
MODE 2 = Zählung der Behälterauffüllung mit Pumpenstopp-Steuerung (0 ÷ 999,9 EU: l - US: Gal).
1 2 3 4
Der Zugriff auf das Spezialmenü "OPT" erfolgt, wie in Par. 4.2 angegeben.
1) Nacheinander drücken, um die aktivierte Betriebsweise anzuzeigen; der Wert wird abwechselnd mit der
Meldung
"MODE" angezeigt.
2) Für die Änderung der Daten die Tasten so lange gleichzeitig drücken, bis die Meldung "SET" am Display
angezeigt wird.
3) Nacheinander drücken, um die gewünschte Betriebsart zu wählen.
4) Für die Bestätigung der Einstellung, die Tasten so lange gleichzeitig drücken, bis die Meldung
"SAVE"
am Display angezeigt wird.
Die eingestellte Betriebsart wird abwechselnd mit der Meldung
"MODE" angezeigt.

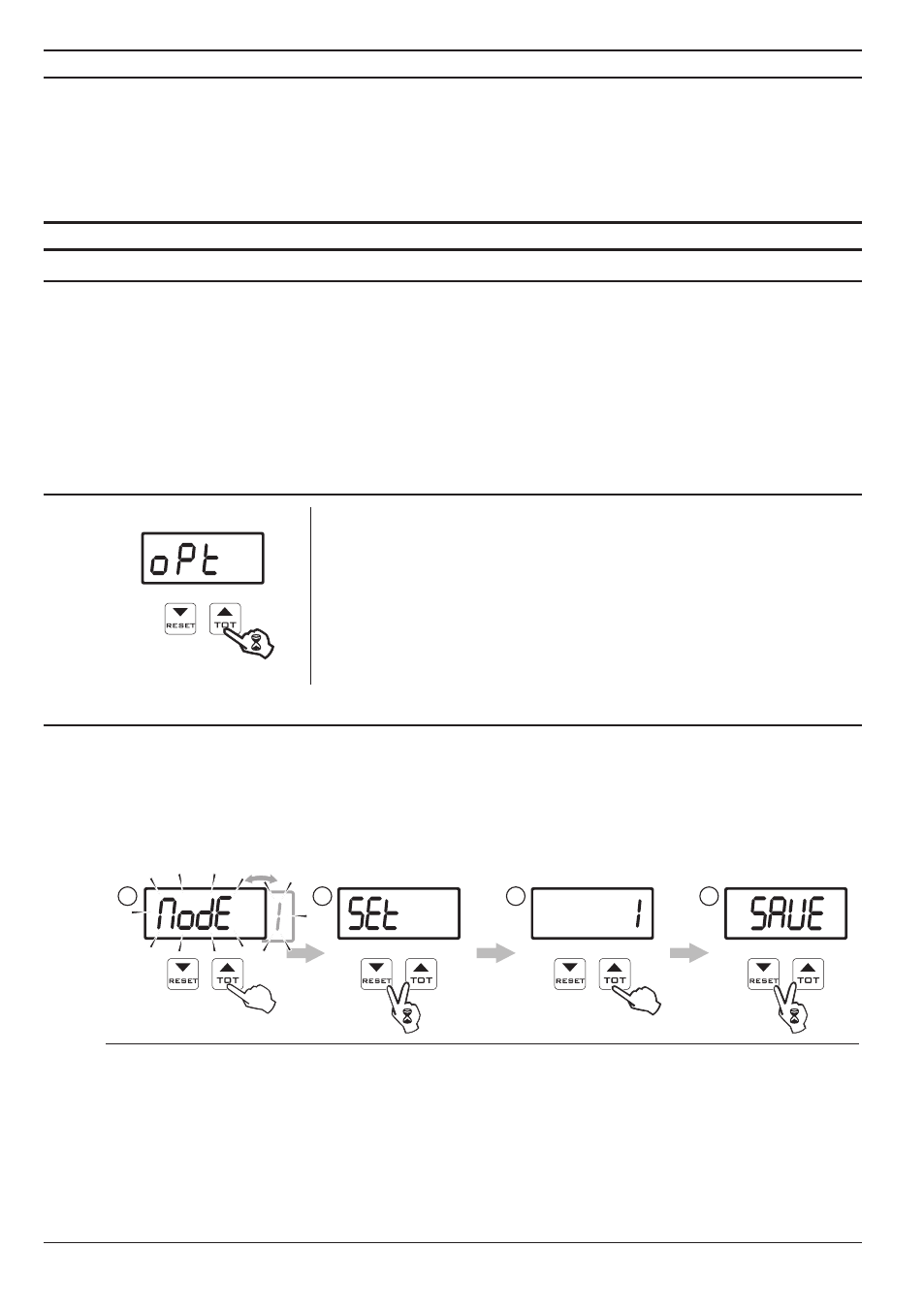

Abb. 7
Abb. 6
