Ab c d e – ARAG ORION Tank filling system Benutzerhandbuch
Seite 6
6
3.2
Hydraulische Anschlussverbindungen
3.2.1 Allgemeine Hinweise
Vermeiden Sie Drosselstellen und Verwindungen in Positionen vor den Anschlüssen
und an den Schläuchen.
Benutzen Sie das tankfüllungssystem keinesfalls unter höherem Druck als in den
technischen Hinweisen vorgegeben.
Verwenden Sie bei der Herstellung der Verbindungen für den Betriebsdruck der Anla-
ge korrekt bemaßte Leitungen und Anschlüsse.
AcHtUnG: Die integration in bereits bestehende Anlagen muss unter Berücksichti-
gung aller, in diesem Handbuch beschriebenen Sicherheitsnormen erfolgen. Ausser-
dem muss die montage und inbetriebnahme der Anlage von Fachkräften nach den
vorgegebenen Sicherheitsnormen ausgeführt werden, dies um eine minderung der
Sicherheit der gesamten Anlage zu vermeiden.
3.2.2 Hydraulische Anschlussverbindungen
Schliessen Sie die Ventileingangs- und Ausgangsschläuche an den Flussmesser durch die dafür vor-
gesehenen korrekten Anschlüsse an. Wo notwendig, den mitgelieferten O-Ring korrekt einzuführen
(Gewindeanschluss). Sollte aus irgendeinem Grund Flüssigkeit aus dem Gewinde tropfen, kann
dieses mit PTFE-Band (ausschließlich dieses) verstärkt werden.

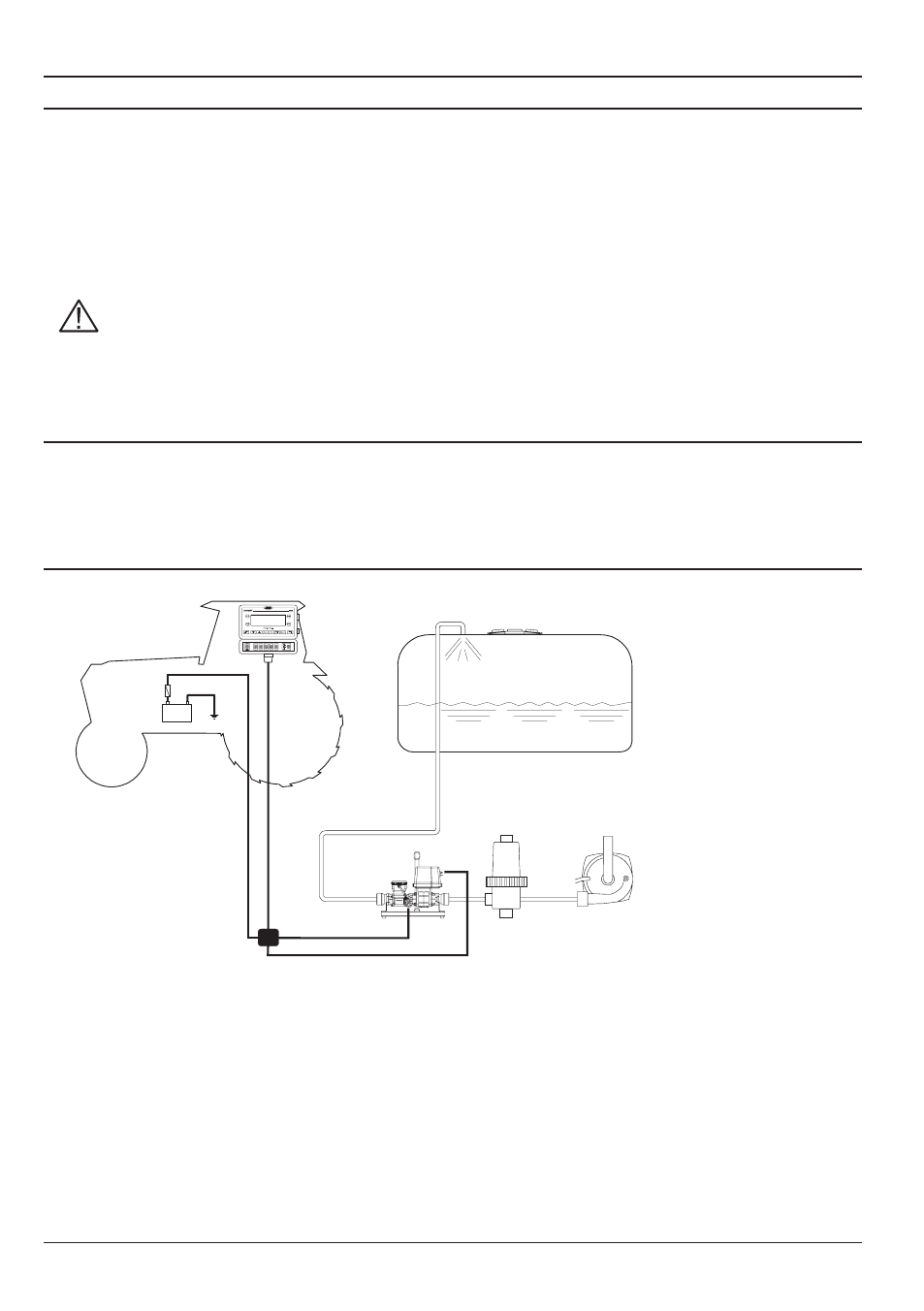

3.3
Anschluss - Allgemeinplan
1
2
4
3
5
+
-
12Vdc
SPRAYING COMPUTER
A
B
C
D
E
Verzeichnis:
A Tankfüllungssystem
B Filter
c Tankfüllungungspumpe
D Batterie
e Komputer (z.B. Bravo 400s)
