Seite 3
Diese Schnellstartanleitung ist für die schnelle und einfache Installation der PXD-2018PTZ1080.
Eine ausführlichere Beschreibung finden Sie in der Betriebs- und Installationsanleitung.

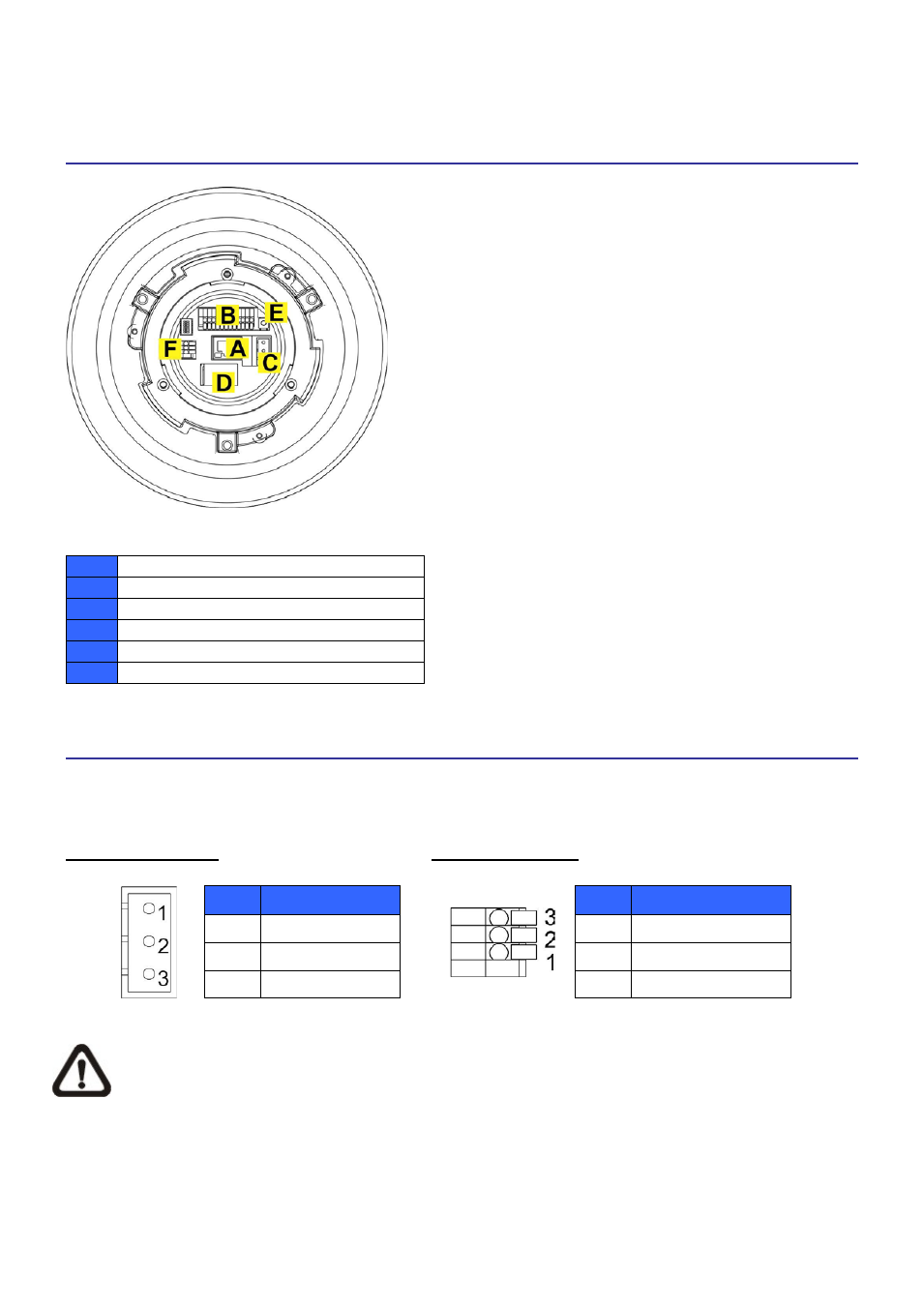

Schalterdefinition
Außenkamera
A
RJ-45-Anschluss
B
ALARM Ein/Ausgang
C
Strom
D
microSD-Karteneinschub
E
werkseitige Voreinstellungen-Button
F
Audio Ein/Ausgang
Definition des Strom- und Audio-Anschlusses
Bitte beachten Sie die Tabellen unten, um den Spannungs- und Audio-Anschluss entsprechend der
Stift-Beschreibungen zu belegen.
Strom-Anschluss Audio-Anschluss
Um die Kamera mit Betriebsspannung zu versorgen, stecken Sie bitte das Ethernet-Kabel
in den Ethernet-Anschluss der Kamera und verbinden Sie das andere Ende des Kabels mit
dem IEEE 802.3at High Power over Ethernet (PoE Plus) Switch. Wenn die Heizung für den
Außenbereich benötigt wird, schließen Sie bitte die AC-24V-Spannungsversorgung an
Stift
Definition
Stift
Definition
1
AC 24_1
1
LINE_OUT
2
FG
2
GND
3
AC 24_2
3
LINE_IN
