Eneo VKC-1338BPIR Benutzerhandbuch
Seite 9
9

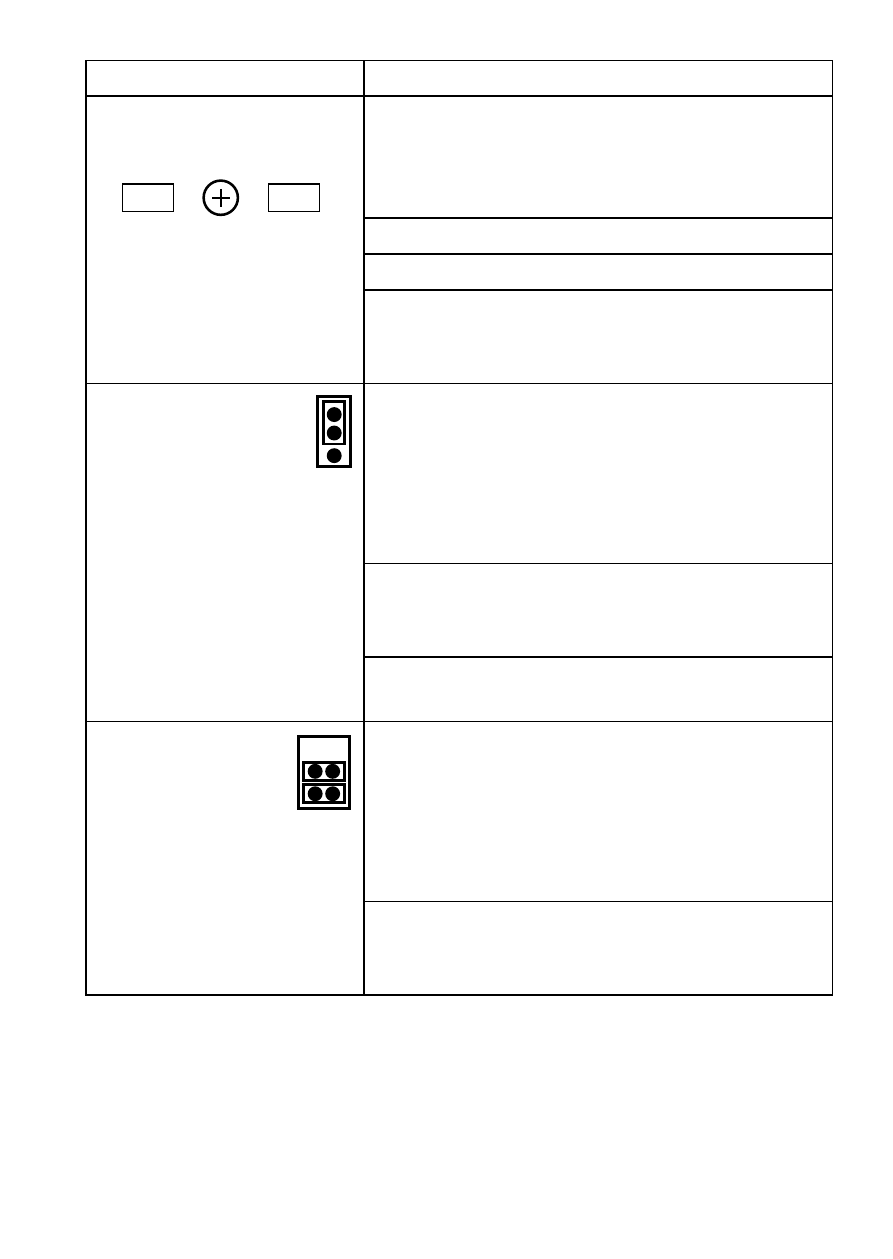

Optionen
Beschreibung
3. Einstellung der Bild-
sequenz
Einstellbar von ~40 Sek.
Für die Schließdauer eines an eine Alarmtafel
angeschlossenen Relais (Öffner und Schließer),
Lichtsteuerung oder Aufnahmesteuerung von
Langzeitaufnahmen usw.
A. Max. Dauer: Gegen Uhrzeigersinn drehen
B. Min. Dauer: Im Uhrzeigersinn drehen
Um die Dauer einstellen zu können, muss ein
Jumper auf den oberen und mittleren Pin von „J4”
gesetzt sein.
4. Alarmsteuerung /
Lichtsteuerung /
Aufnahmesteuerung
(N.O. oder N.C.)
(3 Pins: Oben, Mitte,
Unten)
A. Schwarzer Jumper auf oberem und mittlerem
Pin: Einstellung der Dauer mit „VR“. (Zur Ein-
stellung des Relaisausgangs der Lichtsteuerung
oder der Aufnahmesteuerung wird die Dauer
durch individuelle Präferenzen oder die Anwen-
dung eingestellt.
B. Schwarzer Jumper auf mittlerem und unterem
Pin: Relaisausgang kann für die Sicherheits-Be-
dientafel auf nur Sekunden eingestellt werden.
Hinweis: Ausgangsstrom des Öffner/Schließer-
Relais: 1A 125VAC, 2A 30VDC
5. Impulseinstellung
x oder x
4 Pins: PAARE mit
Jumper-Verbinder
Position : Für sofortige Reaktion, wenn der PIR
jemanden detektiert, auf „ONCE“
(Einmal) stellen: und entweder die
„Alarm- oder Sicherheits-Bedientafel“
oder die „Aufnahmesteuerung“ wird
sofort ausgelöst.
Position : Auf „Twice“ (Zweimal) einstellen, wenn
der PIR jemanden mal innerhalb von
5 Sekunden erkennt.
J4
J
Min.
Max.
„VR”
