III Einstellung der AI-Objektive,
Signalpegel:
Das Videosignal der Kamera kann mit dem
Potentiometer (2) zwischen 0,5 und 1,0Vss
eingestellt werden. Zweckmäßigerweise
geschieht dies mittels Oszillograf und
ausreichend beleuchtetem Testbild (min.
3.000Lux). Stehen diese Hilfsmittel einmal
nicht zur Verfügung, muss man versuchen,
eine annähernde Einstellung nach dem
subjektiven Bildeindruck vorzunehmen,
wobei der Regler (2) bei stark überstrahl-
tem Bild nach links bzw. bei geringem
Kontrast nach rechts zu drehen ist.
›
IV Einstellung der DC Control
Objektive
Falls es sich um eine einstellbare Kamera
handelt, ist der Schalter auf „DC” zu
stellen:
AUTOIRIS
DC
VIDEO
Für den Abgleich des Objektivs ist die
Kamera-Beschreibung zu beachten.

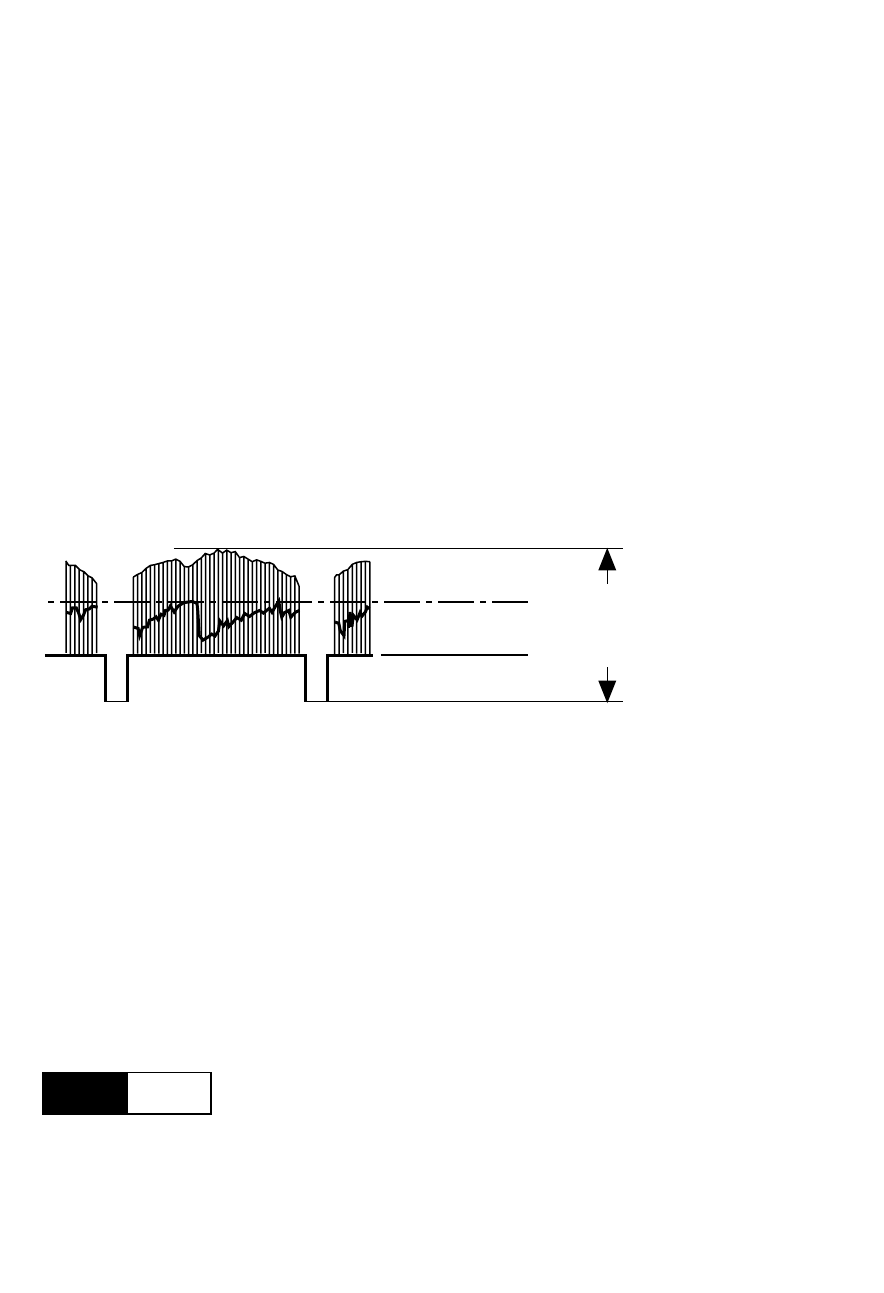

Weißwert (Spitzenwert)
Mittelwert
Schwarzwert
Synchronpegel
0,5 - 1,0 Vss
Mittel-/Spitzenwertregelung:
Ist trotz korrekt eingestellter Pegelhöhe der
Bildeindruck nicht zufriedenstellend, kann
es daran liegen, dass starke Helligkeits-
unterschiede im Bild (evtl. Spitzlichter)
die Regelung verfälschen. Abhilfe erfolgt
mit dem Pk/Av-Potentiometer (3). Im
Auslieferzustand ist die Optik auf Mittel-
wertregelung eingestellt. Durch Drehen
des Reglers nach links ist eine stufenlose
Einstellung bis auf 100% Spitzenwert-
regelung möglich und damit eine bessere
Erkennbarkeit überstrahlter Bildpartien.
