SERVICEANLEITUNG TNC 4071415
Blatt 96
Kundendienst
Stand: 01.09.95

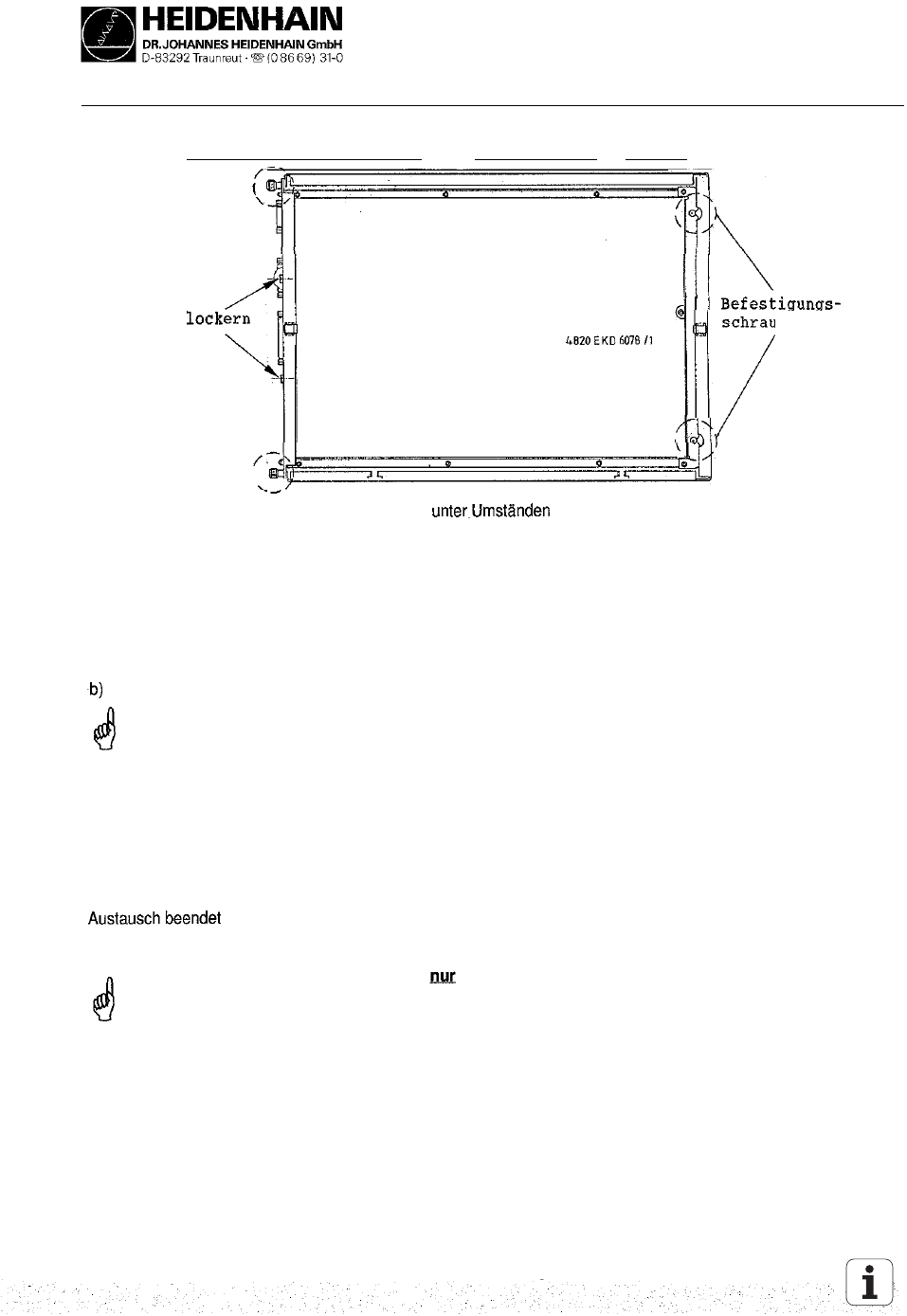

e) Befestigungsschrauben lockern bzw. lösen
Rändelschraube
lösen
Befestigungs-
schrauben
R ä n d e l s c h r a u b e
lösen
\
schrauben lockern
f) RECHNER-Platine nach oben herausnehmen, EPROMs austauschen
(siehe Kapitel 19.9). Neue Platine einsetzen.
19.3.3 Einbau der RECHNER-Platine
Der Einbau der RECHNER-Platine erfolgt in umgekehrter Reihenfolge wie der Ausbau
a) RECHNER-Platine einbauen und befestigen
Steckverbindungen herstellen
Achten Sie darauf, daß dabei keine Verbindungen vertauscht werden!
c) LOGIKEINHEIT zusammenklappen und Klammer schließen
d) Hauptschalter einschalten.
e) Maschinen-Daten (Maschinen-Parameter, PLC-Programm, NC-Programme und Tabellen),
die vor dem Austausch gesichert wurden, wieder einlesen.
f) Presetwerte und Zusatz-Betriebsarten aus der Tabelle, Kapitel 19.1.5 (vor Anfahren der Referenzmarken)
eingeben.
g) Offset-Abgleich mit Schlüsselzahl (siehe Kap. 16.5) durchführen
Achtung!
Versenden oder lagern Sie die Platinen in der gegen statische Aufladung geschützten
Originalverpackung!
Verwenden Sie für die Verpackung der Platinen niemals normales Plastikmaterial!
